مكان المنشأ:
ووهان الصين
اسم العلامة التجارية:
Springtek
إصدار الشهادات:
ISO9001 RoHS FCC CE
رقم الموديل:
S-QP1A85M01-CD

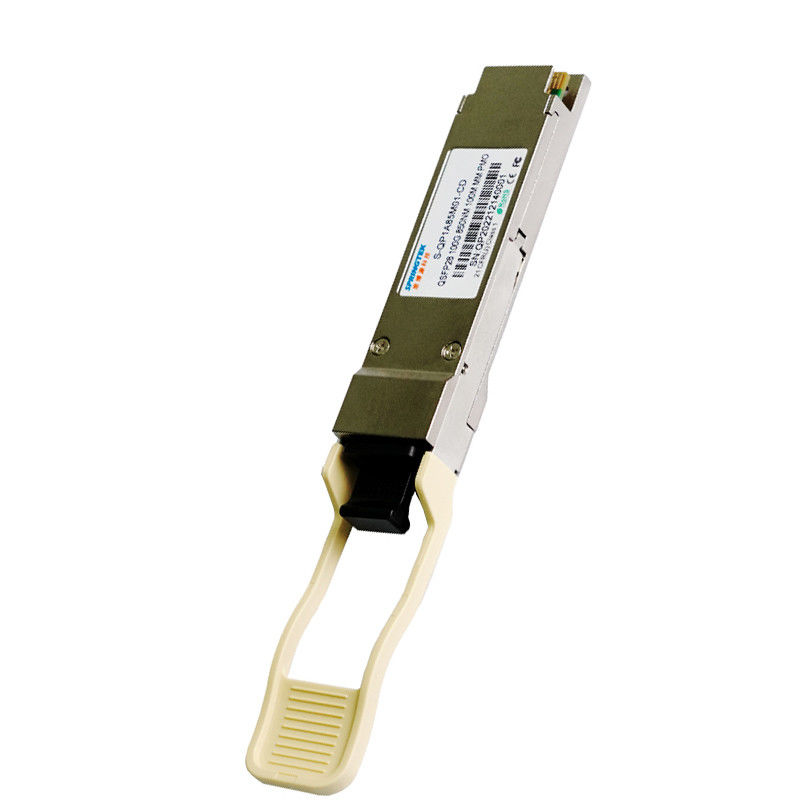

استخدام مركز بيانات 100G 850nm 100m OM4 للوحدات البصرية ، جهاز الإرسال والاستقبال QSFP28 SR4 المتوافق
معلومات الطلبية
رقم القطعة | وصف المنتج |
S-QP1A85M01-CD | QSFP28 ، 100 جيجابت في الثانية ، 850 نانومتر ، مم ، MPO ، 100 م ، 0 درجة مئوية ~ + 70 درجة مئوية ، مع DDM |
وصف
تم تصميم جهاز الإرسال والاستقبال Springtek 100GBase-SR4 QSFP28 لتلبية متطلبات وصلات إيثرنت 100 جيجا عبر MMF حتى 100 متر.وهو متوافق مع QSFP28 MSA و IEEE 802.3bm و CAUI-4.إنه فعال من حيث التكلفة ، واستهلاك منخفض للطاقة مع مصدر طاقة واحد 3.3 فولت.إنها مُصنَّعة من غلاف معدني بالكامل وصغير الحجم للحصول على أداء فائق للتوصيل الكهرومغناطيسي (EMI).
سمات
مصدر طاقة واحد + 3.3 فولت
درجة حرارة التشغيل: 0 إلى + 70 درجة مئوية
متوافق مع RoHS (خالٍ من الرصاص)
التطبيقات
الحد الأقصى لالتقييمات المطلقة
معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
جهد مزود الطاقة | الخامسنسخة | -0.5 | - | 4 | الخامس |
مدى درجة حرارة التخزين | تيس | -40 | - | 85 | درجة مئوية |
الرطوبة النسبية - التخزين | رس | 0 | - | 95 | ٪ |
الرطوبة النسبية - أثناء التشغيل | را | 0 | - | 85 | ٪ |
ظروف التشغيل الموصى بها
معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
نطاق درجة حرارة تشغيل الحالة | ح | 0 | - | 70 | درجة مئوية |
جهد مزود الطاقة | الخامسنسخة | 3.14 | 3.3 | 3.46 | الخامس |
إجمالي استهلاك الطاقة | بي دبليو | - | - | 2.5 | دبليو |
معدل البيانات | BR | - | 25.78125 | - | جيجابت في الثانية |
الخصائص الكهربائية
الخصائص الكهربائية لجهاز الإرسال | |||||||
معامل | رمز | دقيقة | النوع | الأعلى | وحدة | ||
تأرجح جهد الإدخال التفاضلي | الخامسفي | 180 | - | 1000 | بالسيارات | ||
مقاومة المدخلات التفاضلية Tx | ضفي | - | 100 | - | Ω | ||
خسارة إرجاع المدخلات التفاضلية | لكل IEEE P802.3bm | ديسيبل | |||||
فقدان عودة إدخال الوضع المشترك | لكل IEEE P802.3bm | ديسيبل | |||||
الخصائص الكهربائية لجهاز الاستقبال | |||||||
معامل | رمز | دقيقة | النوع | الأعلى | وحدة | ||
تأرجح الجهد الناتج التفاضلي | الخامسخارج | 300 | - | 900 | بالسيارات | ||
مقاومة الإخراج التفاضلي Rx | ضخارج | - | 100 | - | Ω | ||
خسارة عودة الخرج التفاضلي | لكل IEEE P802.3bm | ديسيبل | |||||
خسارة عودة خرج الوضع المشترك | لكل IEEE P802.3bm | ديسيبل |
الخصائص البصرية
خصائص المرسل | ||||||
معامل | رمز | دقيقة | النوع | الأعلى | وحدة | ملحوظات |
مركز الطول الموجي | λ | 840 | 850 | 860 | نانومتر | |
العرض الطيفي RMS | ∆λ | - | - | 0.6 | نانومتر | |
متوسط قوة الإطلاق ، كل حارة | صخارج | -8.4 | - | 2.4 | ديسيبل | |
سعة التعديل البصري ، كل حارة | OMA | -6.4 | - | 3 | ديسيبل | |
عين الارسال والتشتت إغلاق (TDEC) ، كل حارة |
TDEC | 4.3 | ديسيبل | |||
نسبة الانقراض | ER | 2.0 | - | - | ديسيبل | |
متوسط قوة التشغيل لجهاز الإرسال OFF ، كل حارة | صعن | - | - | -30 | ديسيبل | |
تحمل خسارة العودة البصرية | ORL | - | - | 12 | ديسيبل | |
قناع العين المرسل التعريف {X1، X2، X3، Y1، Y2، Y3} |
{0.23،0.34،0.43،0.27،0.35،0.4} | |||||
خصائص جهاز الاستقبال | ||||||
معامل | رمز | دقيقة | النوع | الأعلى | وحدة | ملحوظات |
الطول الموجي لجهاز الاستقبال | λ | 840 | 850 | 860 | نانومتر | |
متوسط القدرة عند استقبال المدخلات ، كل حارة | PXPx | - 10.3 | - | 2.4 | ديسيبل | |
حساسية المتلقي المجهدة في OMA | SRS | - | - | -5.2 | ديسيبل | 1 |
تأكيد LOS | لوسا | -30 | - | - | ديسيبل | |
إلغاء التأكيد | LOSD | - | - | -13 | ديسيبل | |
التباطؤ LOS | LOSH | 0.5 | ديسيبل | |||
انعكاس المتلقي | ارفل | -12 | ديسيبل | |||
ملحوظات | ||||||
1. تم القياس باستخدام نموذج اختبار PRBS 231-1 ، @ 25.78125Gb / s ، BER <5E-5. |
