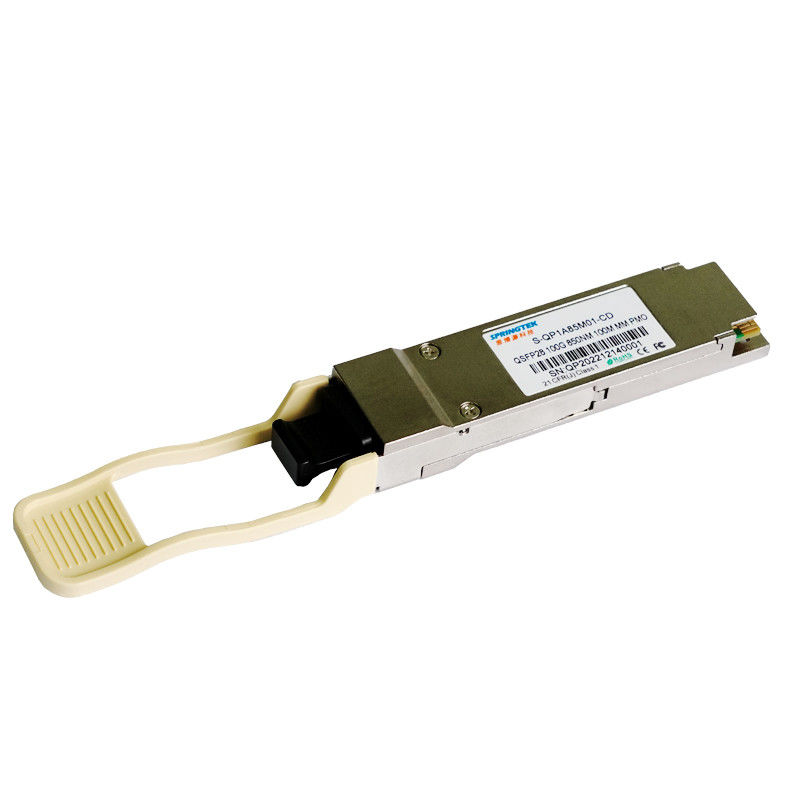

MPO MTP 100Gbps QSFP28 SR 850nm 100m وحدة الإرسال والاستقبال البصرية المتوافقة جونيبر

MPO MTP 100Gbps QSFP28 SR 850nm 100m وحدة الإرسال والاستقبال البصرية المتوافقة جونيبر

MPO QSFP28 SR

MTP QSFP28 SR

وحدة الإرسال والاستقبال البصرية 100 متر

مكان المنشأ:

ووهان الصين

اسم العلامة التجارية:

Springtek

إصدار الشهادات:

ISO9001 RoHS FCC CE

رقم الموديل:

S-QP1A85M01-CD

اتصل بنا
اطلب اقتباس
تفاصيل المنتج
معدل البيانات:
QSFP28100 جرام
الطول الموجي:
850 نانومتر
التوافق::
سيسكو ، جونيبر ، إتش بي ، أريستا ، ألكاتيل ، أفايا ، نوكيا ، إلخ.
موصل:
12F MPO / MTP
مسافة:
100 م
نوع الألياف:
MMF
درجة حرارة:
0 ~ 70 درجة مئوية
ضمان:
3 سنوات
شروط الدفع والشحن
الحد الأدنى لكمية
حاسب شخصي 1
الأسعار
Get Latest Price
تفاصيل التغليف
حزمة فردية أو 10 قطعة / منصة نقالة أو 20 قطعة / منصة نقالة
وقت التسليم
3 ~ 5 أيام عمل
شروط الدفع
تي / ت
القدرة على العرض
من 150 إلى 300 ألف شهريًا
وصف المنتج

متوافق مع MPO / MTP بسرعة 100 جيجابت في الثانية وحدة الإرسال والاستقبال البصرية جونيبر QSFP28 850nm100m

S-QP1A85M01-CD 221109.pdf



معلومات الطلبية

رقم القطعة وصف المنتج
S-QP1A85M01-CD QSFP28 ، 100 جيجابت في الثانية ، 850 نانومتر ، مم ، MPO ، 100 م ، 0 درجة مئوية ~ + 70 درجة مئوية ، مع DDM





وصف

تم تصميم جهاز الإرسال والاستقبال Springtek 100GBase-SR4 QSFP28 لتلبية متطلبات وصلات إيثرنت 100 جيجا عبر MMF حتى 100 متر.وهو متوافق مع QSFP28 MSA و IEEE 802.3bm و CAUI-4.إنه فعال من حيث التكلفة ، واستهلاك منخفض للطاقة مع مصدر طاقة واحد 3.3 فولت.إنها مُصنَّعة من غلاف معدني بالكامل وصغير الحجم للحصول على أداء فائق للتوصيل الكهرومغناطيسي (EMI).



سمات

  • عامل الشكل QSFP28 القابل للتوصيل الساخن
  • يدعم معدل بت إجمالي يصل إلى 103.1 جيجابت / ثانية
  • واجهة MPO12 واحدة
  • 4x25G / s 850nm VCSEL مرسل ، كاشف صفيف PIN
  • انخفاض استهلاك الطاقة 3.5 واط
  • أقصى طول للوصلة 100 متر على OM4 Multimode Fiber (MMF)
  • غلاف معدني بالكامل للحصول على أداء فائق للتداخل الكهرومغناطيسي
  • واجهة إدارة IIC
  • مصدر طاقة واحد + 3.3 فولت

  • درجة حرارة التشغيل: 0 إلى + 70 درجة مئوية

  • متوافق مع RoHS (خالٍ من الرصاص)

التطبيقات

  • 100G إيثرنت
  • روابط بصرية أخرى



الحد الأقصى لالتقييمات المطلقة

معامل رمز دقيقة النوع الأعلى وحدة
جهد مزود الطاقة الخامسنسخة -0.5 - 4 الخامس
مدى درجة حرارة التخزين تيس -40 - 85 درجة مئوية
الرطوبة النسبية - التخزين رس 0 - 95 ٪
الرطوبة النسبية - أثناء التشغيل را 0 - 85 ٪



ظروف التشغيل الموصى بها

معامل رمز دقيقة النوع الأعلى وحدة
نطاق درجة حرارة تشغيل الحالة ح 0 - 70 درجة مئوية
جهد مزود الطاقة الخامسنسخة 3.14 3.3 3.46 الخامس
إجمالي استهلاك الطاقة بي دبليو - - 2.5 دبليو
معدل البيانات BR - 25.78125 - جيجابت في الثانية



الخصائص الكهربائية

الخصائص الكهربائية لجهاز الإرسال
معامل رمز دقيقة النوع الأعلى وحدة
تأرجح جهد الإدخال التفاضلي الخامسفي 180 - 1000 بالسيارات
مقاومة المدخلات التفاضلية Tx ضفي - 100 - Ω
خسارة إرجاع المدخلات التفاضلية   لكل IEEE P802.3bm ديسيبل
فقدان عودة إدخال الوضع المشترك   لكل IEEE P802.3bm ديسيبل
الخصائص الكهربائية لجهاز الاستقبال
معامل رمز دقيقة النوع الأعلى وحدة
تأرجح الجهد الناتج التفاضلي الخامسخارج 300 - 900 بالسيارات
مقاومة الإخراج التفاضلي Rx ضخارج - 100 - Ω
خسارة عودة الخرج التفاضلي   لكل IEEE P802.3bm ديسيبل
خسارة عودة خرج الوضع المشترك   لكل IEEE P802.3bm ديسيبل



الخصائص البصرية

خصائص المرسل
معامل رمز دقيقة النوع الأعلى وحدة ملحوظات
مركز الطول الموجي λ 840 850 860 نانومتر
العرض الطيفي RMS ∆λ - - 0.6 نانومتر
متوسط ​​قوة الإطلاق ، كل حارة صخارج -8.4 - 2.4 ديسيبل
سعة التعديل البصري ، كل حارة OMA -6.4 - 3 ديسيبل

عين الارسال والتشتت

إغلاق (TDEC) ، كل حارة

TDEC     4.3 ديسيبل
نسبة الانقراض ER 2.0 - - ديسيبل
متوسط ​​قوة التشغيل لجهاز الإرسال OFF ، كل حارة صعن - - -30 ديسيبل
تحمل خسارة العودة البصرية ORL - - 12 ديسيبل

قناع العين المرسل

التعريف {X1، X2، X3، Y1، Y2، Y3}

{0.23،0.34،0.43،0.27،0.35،0.4}
خصائص جهاز الاستقبال
معامل رمز دقيقة النوع الأعلى وحدة ملحوظات
الطول الموجي لجهاز الاستقبال λ 840 850 860 نانومتر
متوسط ​​القدرة عند استقبال المدخلات ، كل حارة PXPx - 10.3 - 2.4 ديسيبل
حساسية المتلقي المجهدة في OMA SRS - - -5.2 ديسيبل 1
تأكيد LOS لوسا -30 - - ديسيبل
إلغاء التأكيد LOSD - - -13 ديسيبل
التباطؤ LOS LOSH 0.5     ديسيبل
انعكاس المتلقي ارفل     -12 ديسيبل
ملحوظات
1. تم القياس باستخدام نموذج اختبار PRBS 231-1 ، @ 25.78125Gb / s ، BER <5E-5.
