مكان المنشأ:
ووهان الصين
اسم العلامة التجارية:
Springtek
إصدار الشهادات:
ISO9001 RoHS FCC CE
رقم الموديل:
S-QP1AL4L10-CD

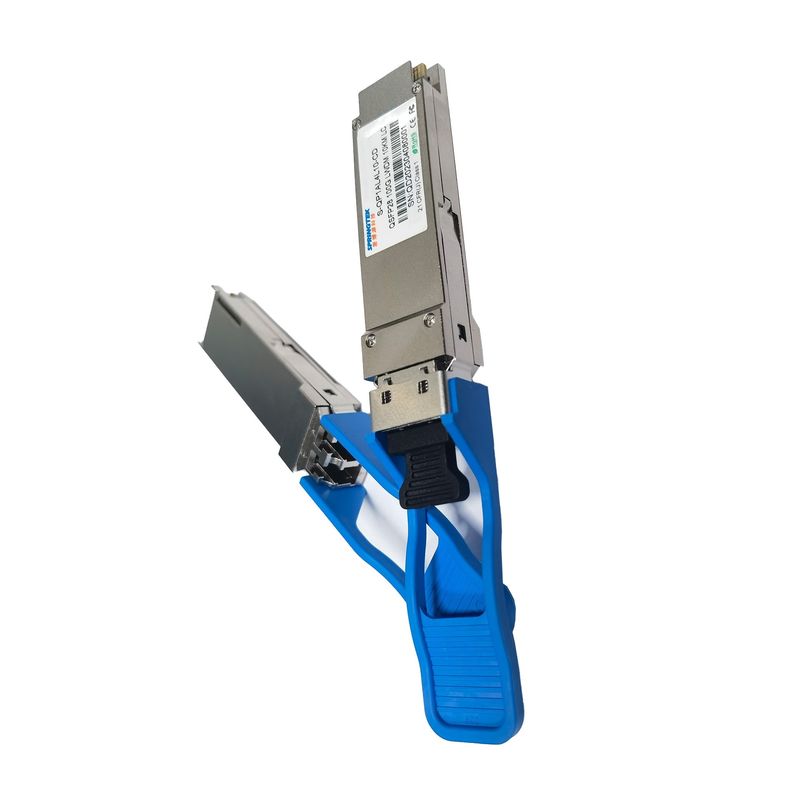

جهاز الإرسال والاستقبال Duplex LC SMF 100g Cisco QSFP28 LR4 المتوافق 1310 نانومتر 10 كيلومترات DOM LAN WDM
معلومات الطلبية
| رقم القطعة | وصف المنتج |
| S-QP1AL4L10-CD |
QSFP28 ، 100 جيجابت في الثانية ، 1294-1310 نانومتر ، SM ، LC ، 10 كم ، 0 درجة مئوية ~ + 70 درجة مئوية ، مع DDM ، نمط COB |
وصف
تم تصميم جهاز الإرسال والاستقبال Springtek 100GBase-LR4 QSFP28 لتلبية متطلبات وصلات إيثرنت 100 جيجا عبر SMF حتى 10 كيلومترات.وهو متوافق مع QSFP28 MSA و IEEE 802.3ba و IEEE 802.3bm.إنه فعال من حيث التكلفة ، واستهلاك منخفض للطاقة مع مصدر طاقة واحد 3.3 فولت.تحتوي الوحدة على معدل بت إجمالي يصل إلى 103.1 جيجابت في الثانية عن طريق مضاعفة 4 ممرات بصرية LAN-WDM مستقلة ، كل حارة قادرة على نقل 25.78125 جيجابت / ثانية عبر SMF 10 كم.إنها مُصنَّعة من غلاف معدني بالكامل وصغير الحجم للحصول على أداء فائق للتوصيل الكهرومغناطيسي (EMI).
سمات
مصدر طاقة واحد + 3.3 فولت
درجة حرارة التشغيل: 0 إلى + 70 درجة مئوية
متوافق مع RoHS (خالٍ من الرصاص)
التطبيقات
الحد الأقصى لالتقييمات المطلقة
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| جهد مزود الطاقة | Vcc | -0.5 | 4 | الخامس | |
| مدى درجة حرارة التخزين | تس | -40 | 85 | درجة مئوية | |
| الرطوبة النسبية - التخزين | رس | 0 | 95 | ٪ | |
| الرطوبة النسبية - أثناء التشغيل | را | 0 | 85 | ٪ |
ظروف التشغيل الموصى بها
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| نطاق درجة حرارة تشغيل الحالة | ح | 0 | - | 70 | درجة مئوية |
| جهد مزود الطاقة | الخامسنسخة | 3.14 | 3.3 | 3.47 | الخامس |
| إجمالي استهلاك الطاقة | ص | - | - | 3.5 | دبليو |
| معدل البيانات | BR | - | 25.78125 | - | جيجابت في الثانية |
الخصائص الكهربائية
| الخصائص الكهربائية لجهاز الإرسال | |||||
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| تأرجح جهد الإدخال التفاضلي | الخامسفي | 180 | - | 900 | بالسيارات |
| مقاومة المدخلات التفاضلية Tx | ضفي | - | 100 | - | Ω |
| خسارة إرجاع المدخلات التفاضلية | لكل 100 جيجابت - LR4 | ديسيبل | |||
| فقدان عودة إدخال الوضع المشترك | لكل 100 جيجابت - LR4 | ديسيبل | |||
| الخصائص الكهربائية لجهاز الاستقبال | |||||
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| تأرجح الجهد الناتج التفاضلي | الخامسخارج | 300 | - | 850 | بالسيارات |
| مقاومة الإخراج التفاضلي Rx | ضخارج | - | 100 | - | Ω |
| خسارة عودة الخرج التفاضلي | لكل 100 جيجابت - LR4 | ديسيبل | |||
| خسارة عودة خرج الوضع المشترك | لكل 100 جيجابت - LR4 | ديسيبل | |||
الخصائص البصرية
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة | ملحوظات | |
| خصائص المرسل | |||||||
| معدل الإشارة لكل حارة | 25.78125 | GBd | 1 | ||||
| أطوال موجات مركز الحارة (النطاق) | λ | 1294.53 | - | 1296.59 | نانومتر | ||
| 1299.02 | - | 1301.09 | |||||
| 1303.54 | - | 1305.63 | |||||
| 1308.09 | - | 1310.19 | |||||
| إجمالي متوسط قوة الإطلاق | العبوس | - | - | 10.5 | ديسيبل | ||
| إرسال OMA لكل حارة | تكسوما | -1.3 | - | 4.5 | ديسيبل | ||
| متوسط قوة الإطلاق لكل مسار | TXPx | -4.3 | - | 4.5 | ديسيبل | ||
| نسبة الانقراض | ER | 4 | - | - | ديسيبل | ||
| نسبة قمع الوضع الجانبي | SMSR | 30 | - | - | ديسيبل | ||
| ضجيج الكثافة النسبية | رين | - | - | -130 | ديسيبل / هرتز | ||
| انعكاس انعكاس المرسل | - | - | -12 | ديسيبل | |||
|
تعريف قناع العين لجهاز الإرسال {X1 ، X2، X3، Y1، Y2، Y3} |
{0.25 ، 0.4 ، 0.45 ، 0.25 ، 0.28 ، 0.4} | 2 | |||||
| خصائص جهاز الاستقبال | |||||||
| معدل الإشارة لكل حارة | 25.78125 | GBd | 3 | ||||
| أطوال موجات مركز الحارة (النطاق) | λ | 1294.53 | - | 1296.59 | نانومتر | ||
| 1299.02 | - | 1301.09 | |||||
| 1303.54 | - | 1305.63 | |||||
| 1308.09 | - | 1310.19 | |||||
| متوسط قوة الاستقبال لكل حارة | RXPx | -10.6 | - | 4.5 | ديسيبل | 4 | |
| حساسية جهاز الاستقبال (OMA) لكل حارة | Rxsens | - | - | -8.6 | ديسيبل | ||
| انعكاس المتلقي | - | - | -26 | ديسيبل | |||
| لوس | إزالة التوكيد البصري | PD | - | - | -11.6 | ديسيبل | |
| تأكيد بصري | بنسلفانيا | -24 | - | - | |||
| التباطؤ LOS | 0.5 | - | - | ديسيبل | |||
| ملحوظات | |||||||
|
1. يعمل جهاز الإرسال بسرعة 25.78125 جيجابت في الثانية لكل قناة. 2. نسبة الإصابة 5x10-5. 3. يعمل جهاز الاستقبال بسرعة 25.78125 جيجابت في الثانية لكل قناة. 4. قيمة الطاقة ودقة الطاقة مع تشغيل جميع القنوات. |
|||||||
