مكان المنشأ:
ووهان الصين
اسم العلامة التجارية:
Springtek
إصدار الشهادات:
ISO9001 RoHS FCC CE
رقم الموديل:
S-QP1AC31M2K-CD

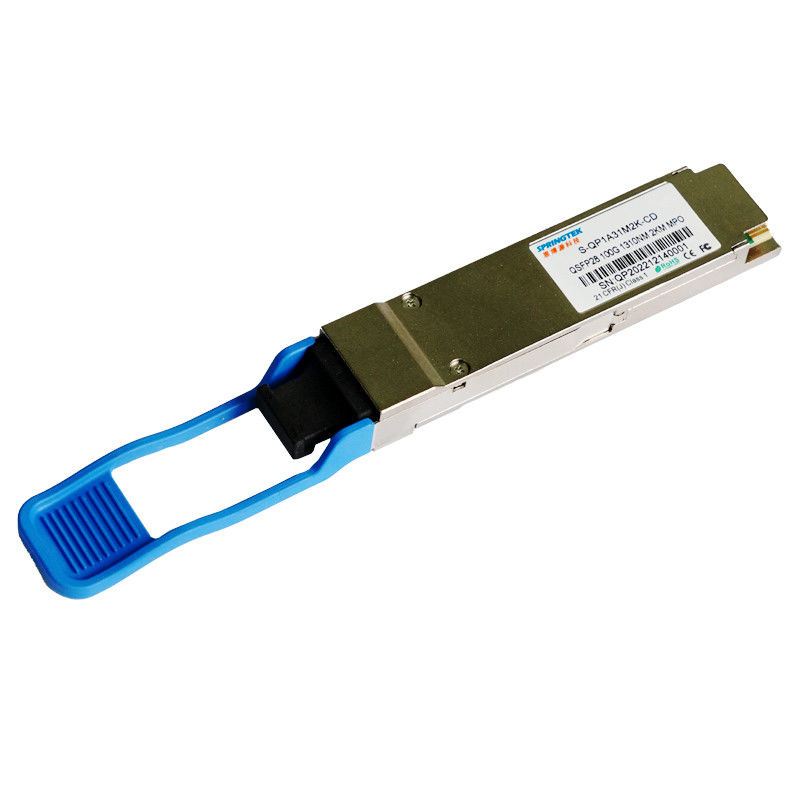

100G PSM4 2km بروكيد متوافق QSFP28 1310nm MTP / MPO وحدة الإرسال والاستقبال البصرية
معلومات الطلبية
| رقم القطعة | وصف المنتج |
|
S-QP1AC31M2K-CD |
QSFP28 ، 100 جيجابت في الثانية ، PSM4 ، 1310 نانومتر ، SM ، MPO ، 2 كم ، 0 درجة مئوية ~ + 70 درجة مئوية ، مع DDM ، |
وصف
Springtek 100G PSM4 QSFP28 جهاز إرسال واستقبال بصري أحادي الوضع مصمم لتطبيقات الاتصالات الضوئية.يوفر هذا المنتج كثافة منفذ متزايدة ، مما يوفر أربع قنوات إرسال واستقبال مستقلة ، تعمل كل قناة بسرعة 25 جيجابت في الثانية ، مما ينتج عنه معدل بيانات إجمالي يبلغ 100 جيجابت في الثانية على 2 كم من الألياف ذات الوضع الفردي ، ويمكن توصيل كبل شريط من الألياف الضوئية بموصل MTP / MPO في وعاء الوحدة QSFP28 ، تضمن دبابيس التوجيه داخل الوعاء المحاذاة الصحيحة.
وفقًا لاتفاقية QSFP28 متعددة المصادر (MSA) ، يمكن إدارة الوحدة من خلال الواجهة التسلسلية ثنائية الأسلاك I2C.تقبل وحدة الإرسال إشارات الإدخال الكهربائية المتوافقة مع مستويات منطق الوضع العام (CML) ، وجميع إشارات بيانات الإدخال تفاضلية ومنتهية داخليًا.تقوم وحدة الاستقبال بتحويل إشارات الإدخال البصري المتوازية عبر مصفوفة كاشف الصور إلى إشارات خرج كهربائية متوازية.كما أن الإشارات الكهربائية التي تقوم بإخراجها وحدة الاستقبال تتوافق مع مستويات الجهد الكهربي مع مستويات منطق الوضع العام (CML).جميع إشارات البيانات تفاضلية وتدعم معدلات بيانات تصل إلى 25 جيجابت / ثانية لكل قناة.
سمات
التطبيقات
المعايير
الحد الأقصى لالتقييمات المطلقة
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| جهد مزود الطاقة | Vcc | -0.5 | 4 | الخامس | |
| مدى درجة حرارة التخزين | تس | -40 | 85 | درجة مئوية | |
| الرطوبة النسبية - التخزين | رس | 0 | 95 | ٪ | |
| الرطوبة النسبية - أثناء التشغيل | را | 0 | 85 | ٪ |
ظروف التشغيل الموصى بها
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| نطاق درجة حرارة تشغيل الحالة | ح | 0 | - | 70 | درجة مئوية |
| جهد مزود الطاقة | الخامسنسخة | 3.14 | 3.3 | 3.47 | الخامس |
| إجمالي استهلاك الطاقة | ص | - | - | 3.5 | دبليو |
| معدل البيانات | BR | - | 25.78125 | - | جيجابت في الثانية |
الخصائص الكهربائية
| الخصائص الكهربائية لجهاز الإرسال | |||||
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| تأرجح جهد الإدخال التفاضلي | الخامسفي | 180 | - | 900 | بالسيارات |
| مقاومة المدخلات التفاضلية Tx | ضفي | - | 100 | - | Ω |
| عدم تطابق الإنهاء التفاضلي | - | - | 10 | ٪ | |
| خسارة إرجاع المدخلات التفاضلية | لكل 100 جرام CLR4 MSA | ديسيبل | |||
| فقدان عودة إدخال الوضع المشترك | لكل 100 جرام CLR4 MSA | ديسيبل | |||
| الخصائص الكهربائية لجهاز الاستقبال | |||||
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| تأرجح الجهد الناتج التفاضلي | الخامسخارج | 300 | - | 1200 | بالسيارات |
| مقاومة الإخراج التفاضلي Rx | ضخارج | - | 100 | - | Ω |
| عدم تطابق الإنهاء التفاضلي | - | - | 10 | ٪ | |
| خسارة عودة الخرج التفاضلي | لكل 100 جرام CLR4 MSA | ديسيبل | |||
| خسارة عودة خرج الوضع المشترك | لكل 100 جرام CLR4 MSA | ديسيبل | |||
الخصائص الجزئية
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة | ملحوظات | |
| خصائص المرسل | |||||||
| معدل الإشارة لكل حارة | 25.78125 | GBd | 1 | ||||
| أطوال موجات مركز الحارة (النطاق) | λ | 1260 | 1310 | 1355 | نانومتر | ||
| إجمالي متوسط قوة الإطلاق | العبوس | 9.5 | ديسيبل | ||||
| متوسط قوة الإطلاق لكل مسار | TXPx | -6.5 | 2.5 | ديسيبل | |||
| نسبة الانقراض | ER | 3.5 | ديسيبل | ||||
| نسبة قمع الوضع الجانبي | SMSR | 30 | ديسيبل | ||||
| متوسط تشغيل إيقاف التشغيل لكل حارة | بوف | -30 | ديسيبل |
|
|||
|
تعريف قناع العين المرسل {X1 ، X2 ، X3 ، Y1 ، Y2 ، Y3} |
{0.31 ، 0.4 ، 0.45 ، 0.34 ، 0.38 ، 0.4} | ||||||
| خصائص جهاز الاستقبال | |||||||
| معدل الإشارة لكل حارة | 25.78125 | GBd | |||||
| أطوال موجات مركز الحارة (النطاق) | λ | 1260 | 1355 | نانومتر | |||
| متوسط قوة المستقبل ، كل حارة | Rmax | 3.5 | ديسيبل | ||||
|
حساسية المتلقي غير المجهدة (OMA) لكل حارة |
Rxsens | -10.2 | ديسيبل | 1 | |||
| طاقة تشبع الإدخال (الزائد) | بسات | 4.5 | ديسيبل | ||||
| انعكاس المتلقي | ص | -26 | ديسيبل | ||||
| لوس | إزالة التوكيد البصري | PD | -12 | ديسيبل | |||
| تأكيد بصري | بنسلفانيا | -18 | |||||
| ملحوظات | |||||||
|
|||||||
