مكان المنشأ:
ووهان الصين
اسم العلامة التجارية:
Springtek
إصدار الشهادات:
ISO9001 RoHS FCC CE
رقم الموديل:
S-QS4031M2K-CD

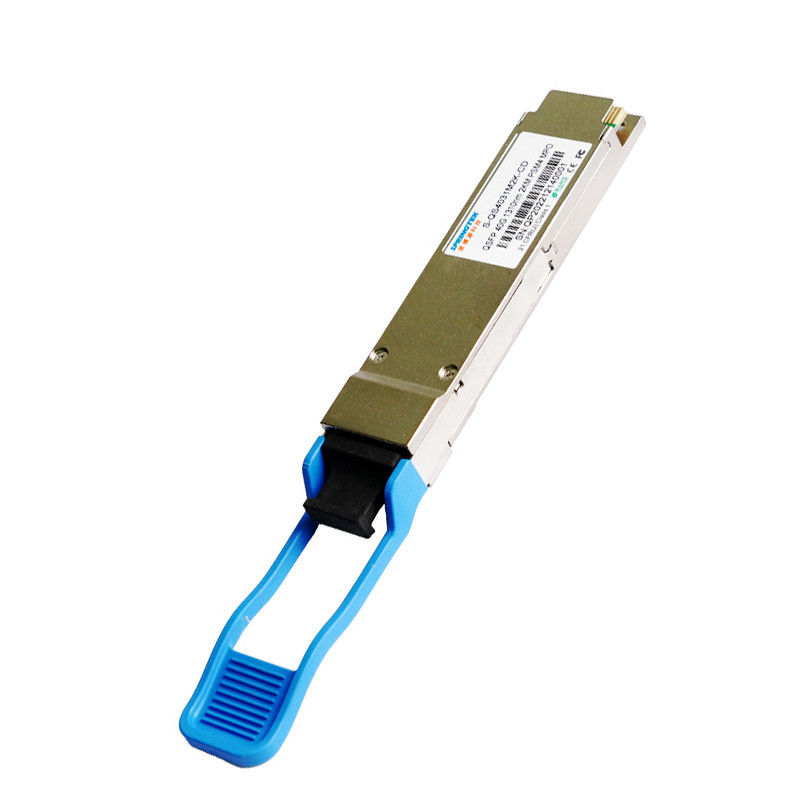

40G QSFP + IR4 1310nm 2km PSM MPO متوافق أحادي الوضع 40G Ethernet / Infiniband QDR و DDR و SDR / Data Center
معلومات الطلبية
| رقم القطعة | وصف المنتج |
| S-QS4031M2K-CD | QSFP + ، 40 جيجابت في الثانية ، PSM4 ، 1310 نانومتر ، SM ، MPO ، 2 كم ، 0 درجة مئوية ~ + 70 درجة مئوية ، مع DDM |
وصف
تم تصميم جهاز الإرسال والاستقبال Springtek QSFP + 40G-PSM4 لتلبية متطلبات وصلات إيثرنت 40G عبر SMF حتى 2 كم.وهو متوافق مع QSFP + MSA و IEEE 802.3ba.إنه فعال من حيث التكلفة ، واستهلاك منخفض للطاقة مع مصدر طاقة واحد 3.3 فولت.إنها مُصنَّعة من غلاف معدني بالكامل وصغير الحجم للحصول على أداء فائق للتوصيل الكهرومغناطيسي (EMI).
سمات
معدل بيانات يصل إلى 11.2 جيجابت في الثانية لكل قناة
الموصل البصري MPO (IEC61754-7-1)
انخفاض استهلاك الطاقة 3.5 واط (حد أقصى)
طول الإرسال يصل إلى 2 كم
جهاز إرسال مع 4 قنوات ليزر 1310nm DFB
جهاز استقبال مع 4 قنوات للكشف عن صور PIN
درجة حرارة علبة التشغيل: من 0 إلى 70 درجة مئوية
متوافق مع RoHS (خالٍ من الرصاص)
التطبيقات
جهاز التوجيه التبديل و HBA
40 جيجا إيثرنت
Infiniband QDR و DDR و SDR
لوحة الكترونية معززة عالية الأداء
الحد الأقصى لالتقييمات المطلقة
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| جهد مزود الطاقة | Vcc | 0 | 3.8 | الخامس | |
| مدى درجة حرارة التخزين | تس | -40 | 85 | درجة مئوية | |
| الرطوبة النسبية - التخزين | رس | 0 | 95 | ٪ | |
| الرطوبة النسبية - أثناء التشغيل | را | 0 | 85 | ٪ |
ظروف التشغيل الموصى بها
|
الخصائص الكهربائية
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
الخصائص البصرية
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة | ملحوظات | |
| خصائص المرسل | |||||||
| نوع الليزر | DFB | ||||||
| معدل البيانات لكل حارة | - | - | 10.3125 | - | جيجابت / ثانية | ||
| الأطوال الموجية لمركز لين | λ0 | 1260 | 1360 | نانومتر | |||
| نسبة قمع الوضع الجانبي | SMSR | 30 | - | - | ديسيبل | ||
| إجمالي متوسط قوة الإطلاق | PT | - | - | 5 | ديسيبل | ||
| متوسط قوة الإطلاق ، كل حارة | العبوة | -8.2 | - | 0.5 | ديسيبل | ||
| سعة التعديل البصري ، كل حارة | OMA | -5.2 | - | 2.0 | ديسيبل | ||
| الفرق في قوة الإطلاق بين أي مسارين (OMA) | - | - | 5 | ديسيبل | |||
| إطلاق الطاقة في OMA ناقص TDP ، كل حارة | -4.8 | - | - | ديسيبل | |||
| نسبة الانقراض | ER | 3.5 | - | - | ديسيبل | ||
| عقوبة تشتت المرسل | TDP | - | - | 2.6 | ديسيبل | ||
| متوسط قوة التشغيل لجهاز الإرسال OFF ، كل حارة | POFF | - | - | -30 | ديسيبل | ||
| ضجيج الكثافة النسبية | رين | - | - | -128 | ديسيبل / هرتز | ||
| تحمل خسارة العودة البصرية | - | - | 12 | ديسيبل | |||
| تعريف قناع العين المرسل | متوافق مع IEEE802.3ba | ||||||
| خصائص جهاز الاستقبال | |||||||
| نوع المستقبل | دبوس | ||||||
| الأطوال الموجية لمركز لين | λ | 1260 | 1360 | نانومتر | |||
| متوسط قوة الاستقبال ، كل حارة | PIN1 | -12.6 | - | 2.3 | ديسيبل | ||
| عتبة الضرر | DT | 3 | - | - | ديسيبل | ||
| حساسية جهاز الاستقبال (OMA) ، كل حارة (بحد أقصى) | Sen1 | - | - | -12.6 | ديسيبل | 1 | |
| تأكيد LOS | لوسا | -30 | - | - | ديسيبل | ||
| إلغاء التأكيد | LOSD | - | - | -15 | ديسيبل | ||
| التباطؤ LOS | LOSH | 0.5 | - | 6 | ديسيبل | ||
| ملحوظات | |||||||
| 1. BER = 1E-12، تم القياس بـ PRBS31@10.3125Gbps | |||||||
المواصفات العامة
| دبوس | رمز | الاسم / الوصف | ملحوظات |
| 1 | GND | أرضي | |
| 2 | TX2n | إدخال البيانات المقلوب المرسل | |
| 3 | TX2p | إدخال البيانات غير المقلوب المرسل | |
| 4 | GND | أرضي | |
| 5 | TX4n | إدخال البيانات المقلوب المرسل | |
| 6 | Tx4p | إدخال بيانات غير مقلوب لجهاز الإرسال | |
| 7 | GND | أرضي | |
| 8 | مودسيل | حدد الوحدة | |
| 9 | RetsetL | وحدة إعادة تعيين | |
| 10 | الخامسنسخةآر إكس | + 3.3 فولت استقبال التيار الكهربائي | |
| 11 | SCL | ساعة ذات واجهة تسلسلية ثنائية الأسلاك | |
| 12 | SDA | 2-سلك البيانات واجهة تسلسلية | |
| 13 | GND | أرضي | |
| 14 | Rx3p | إخراج البيانات غير المقلوبة لجهاز الاستقبال | |
| 15 | Rx3n | إخراج البيانات المقلوبة لجهاز الاستقبال | |
| 16 | GND | أرضي | |
| 17 | Rx1p | إخراج البيانات غير المقلوبة لجهاز الاستقبال | |
| 18 | Rx1n | إخراج البيانات المقلوبة لجهاز الاستقبال | |
| 19 | GND | أرضي | |
| 20 | GND | أرضي | |
| 21 | Rx2n | إخراج البيانات المقلوبة لجهاز الاستقبال | |
| 22 | Rx2p | إخراج البيانات غير المقلوبة لجهاز الاستقبال | |
| 23 | GND | أرضي | |
| 24 | Rx4n | إخراج البيانات المقلوبة لجهاز الاستقبال | |
| 25 | Rx4p | إخراج البيانات غير المقلوبة لجهاز الاستقبال | |
| 26 | GND | أرضي | |
| 27 | ModPrsL | الوحدة الحالية | |
| 28 | دولي | يقطع | |
| 29 | الخامسنسخةTX | + 3.3 فولت الارسال امدادات الطاقة | |
| 30 | الخامسنسخة1 | + 3.3 فولت التيار الكهربائي | |
| 31 | وضع LP | وضع الطاقة المنخفضة | |
| 32 | GND | أرضي | |
| 33 | TX3p | إدخال البيانات غير المقلوب المرسل | |
| 34 | TX3n | إدخال البيانات المقلوب المرسل | |
| 35 | GND | أرضي | |
| 36 | TX1p | إدخال البيانات غير المقلوب المرسل | |
| 37 | TX1n | إدخال البيانات المقلوب المرسل | |
| 38 | GND | أرضي |
