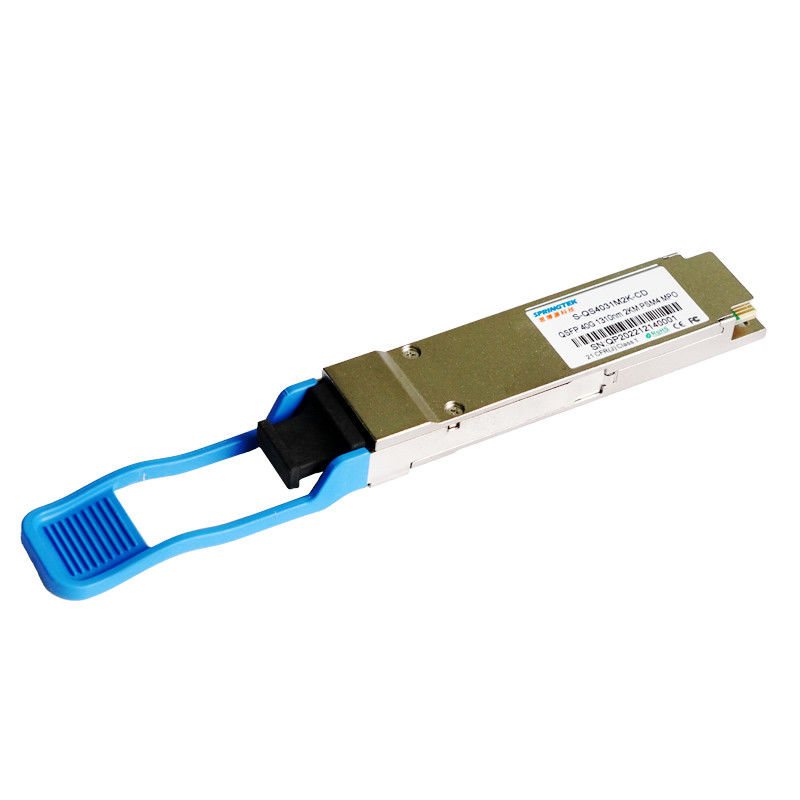

Nokia 40G 1310nm 2KM QSFP Optical Module MPO PSM4 Transceiver

Nokia 40G 1310nm 2KM QSFP Optical Module MPO PSM4 Transceiver

وحدة بصرية 1310 نانومتر QSFP

وحدة بصرية 2 كجم QSFP

جهاز إرسال واستقبال PSM4

مكان المنشأ:

ووهان الصين

اسم العلامة التجارية:

Springtek

إصدار الشهادات:

ISO9001 RoHS FCC CE

رقم الموديل:

S-QS4031M2K-CD

اتصل بنا
اطلب اقتباس
تفاصيل المنتج
معدل البيانات:
40 جرام QSFP + IR4-PSM4
الطول الموجي:
1310 نانومتر
التوافق::
سيسكو ، جونيبر ، إتش بي ، أريستا ، ألكاتيل ، أفايا ، نوكيا ، إلخ.
موصل:
MPO البسيط
مسافة:
2 كم
نوع الألياف:
SMF
درجة حرارة:
0 ~ 70 درجة مئوية
ضمان:
3 سنوات
شروط الدفع والشحن
الحد الأدنى لكمية
حاسب شخصي 1
الأسعار
Get Latest Price
تفاصيل التغليف
حزمة فردية أو 10 قطعة / منصة نقالة أو 20 قطعة / منصة نقالة
وقت التسليم
3 ~ 5 أيام عمل
شروط الدفع
تي / ت
القدرة على العرض
50-80 ألف في الشهر
وصف المنتج

Nokia 40G 1310nm 2KM متوافق مع الوحدة البصرية QSFP + PSM4 MPO Transceiver

S-QS4031M2K-CD 221109.pdf



معلومات الطلبية

رقم القطعة وصف المنتج

S-QS4031M2K-CD

QSFP + ، 40 جيجابت في الثانية ، PSM4 ، 1310 نانومتر ، SM ، MPO ، 2 كم ، 0 درجة مئوية ~ + 70 درجة مئوية ، مع DDM



وصف

سبرينجتيك QSFP+40 جرامPSM4تم تصميم جهاز الإرسال والاستقبال لتلبية متطلبات 40G من وصلات إيثرنت عبر SMF حتى 2 كم.وهو متوافق مع QSFP + MSA و IEEE 802.3ba.إنه فعال من حيث التكلفة ، واستهلاك منخفض للطاقة مع مصدر طاقة واحد 3.3 فولت.إنها مُصنَّعة من غلاف معدني بالكامل وصغير الحجم للحصول على أداء فائق للتوصيل الكهرومغناطيسي (EMI).



سمات

  • متوافق مع QSFP + MSA (SFF-8436)
  • معدل بيانات يصل إلى 11.2 جيجابت في الثانية لكل قناة
  • الموصل البصري MPO (IEC61754-7-1)
  • انخفاض استهلاك الطاقة 3.5 واط (حد أقصى)
  • طول الإرسال يصل إلى 2 كم
  • جهاز إرسال مع 4 قنوات ليزر 1310nm DFB
  • جهاز استقبال مع 4 قنوات للكشف عن صور PIN
  • درجة حرارة علبة التشغيل: من 0 إلى 70 درجة مئوية
  • متوافق مع RoHS (خالٍ من الرصاص)



التطبيقات

  • مراكز البيانات والشبكات المؤسسية
  • جهاز التوجيه التبديل و HBA
  • 40 جيجا إيثرنت
  • Infiniband QDR و DDR و SDR
  • لوحة الكترونية معززة عالية الأداء



المعايير

  • متوافق مع IEEE 802.3bm
  • متوافق مع SFF-8436



الحد الأقصى لالتقييمات المطلقة

معامل رمز دقيقة النوع الأعلى وحدة
جهد مزود الطاقة Vcc 0   3.8 الخامس
مدى درجة حرارة التخزين تس -40   85 درجة مئوية
الرطوبة النسبية - التخزين رس 0   95 ٪
الرطوبة النسبية - أثناء التشغيل را 0   85 ٪



ظروف التشغيل الموصى بها

معامل رمز دقيقة النوع الأعلى وحدة
نطاق درجة حرارة تشغيل الحالة ح 0 - 70 درجة مئوية
جهد مزود الطاقة الخامسنسخة 3.14 3.3 3.47 الخامس
إجمالي استهلاك الطاقة ص - - 3.5 دبليو
معدل البيانات لكل حارة BR - 10.3125 - جيجابت في الثانية



الخصائص الكهربائية

الخصائص الكهربائية لجهاز الإرسال
معامل رمز دقيقة النوع الأعلى وحدة ملحوظة
تأرجح جهد الإدخال التفاضلي الخامسفي 200 - 800 بالسيارات
مقاومة المدخلات التفاضلية Tx ضفي - 100 - Ω
خسارة إرجاع المدخلات التفاضلية   لكل IEEE P802.3ba 86A.4.1.1 ديسيبل 10 ميجا هرتز إلى 11.1 جيجا هرتز
التفاضل لخسارة إرجاع المدخلات المشتركة   10 - - ديسيبل 10 ميجا هرتز إلى 11.1 جيجا هرتز
J2 Jitter التسامح J2T 0.17 - - واجهة المستخدم لكل IEEE P802.3ba 86A.4.1
J9 Jitter التسامح J9T 0.29 - - واجهة المستخدم
الخصائص الكهربائية لجهاز الاستقبال
معامل رمز دقيقة النوع الأعلى وحدة
تأرجح الجهد الناتج التفاضلي الخامسخارج 400 - 850 بالسيارات
مقاومة الإخراج التفاضلي Rx ضخارج - 100 - Ω
خسارة عودة الخرج التفاضلي   لكل IEEE P802.3ba 86A.4.2.1 ديسيبل 10 ميجا هرتز إلى 11.1 جيجا هرتز
خسارة عودة خرج الوضع المشترك   لكل IEEE P802.3ba 86A.4.2.2 ديسيبل 10 ميجا هرتز إلى 11.1 جيجا هرتز
وقت انتقال الإخراج ، 20٪ إلى 80٪   28 - - ملاحظة لكل IEEE P802.3ba 86A.4.2
خرج J2 Jitter J2O - - 0.42 واجهة المستخدم
خرج J9 Jitter J9O - - 0.65 واجهة المستخدم



الخصائص البصرية

معامل رمز دقيقة النوع الأعلى وحدة ملحوظات
خصائص المرسل
نوع الليزر   DFB
معدل البيانات لكل حارة - - 10.3125 - جيجابت / ثانية
الأطوال الموجية لمركز لين λ0 1260   1360 نانومتر
نسبة قمع الوضع الجانبي SMSR 30 - - ديسيبل
إجمالي متوسط ​​قوة الإطلاق PT - - 5 ديسيبل
متوسط ​​قوة الإطلاق ، كل حارة العبوة -8.2 - 0.5 ديسيبل
سعة التعديل البصري ، كل حارة OMA -5.2 - 2.0 ديسيبل
الفرق في قوة الإطلاق بين أي مسارين (OMA)   - - 5 ديسيبل
إطلاق الطاقة في OMA ناقص TDP ، كل حارة   -4.8 - - ديسيبل
نسبة الانقراض ER 3.5 - - ديسيبل
عقوبة تشتت المرسل TDP - - 2.6 ديسيبل

متوسط ​​قوة إطلاق جهاز الإرسال OFF ،

كل حارة

POFF - - -30 ديسيبل
ضجيج الكثافة النسبية رين - - -128 ديسيبل / هرتز
تحمل خسارة العودة البصرية   - - 12 ديسيبل
تعريف قناع العين المرسل   متوافق مع IEEE802.3ba
خصائص جهاز الاستقبال
نوع المستقبل   دبوس
الأطوال الموجية لمركز لين λ 1260   1360 نانومتر
متوسط ​​قوة الاستقبال ، كل حارة PIN1 -12.6 - 2.3 ديسيبل
عتبة الضرر DT 3 - - ديسيبل
حساسية جهاز الاستقبال (OMA) ، كل حارة (بحد أقصى) Sen1 - - -12.6 ديسيبل 1
تأكيد LOS لوسا -30 - - ديسيبل
إلغاء التأكيد LOSD - - -15 ديسيبل
التباطؤ LOS LOSH 0.5 - 6 ديسيبل
ملحوظات
1. BER = 1E-12، تم القياس بـ PRBS31@10.3125Gbps
