مكان المنشأ:
ووهان الصين
اسم العلامة التجارية:
Springtek
إصدار الشهادات:
ISO9001 RoHS FCC CE
رقم الموديل:
S-QS4085M01-CD

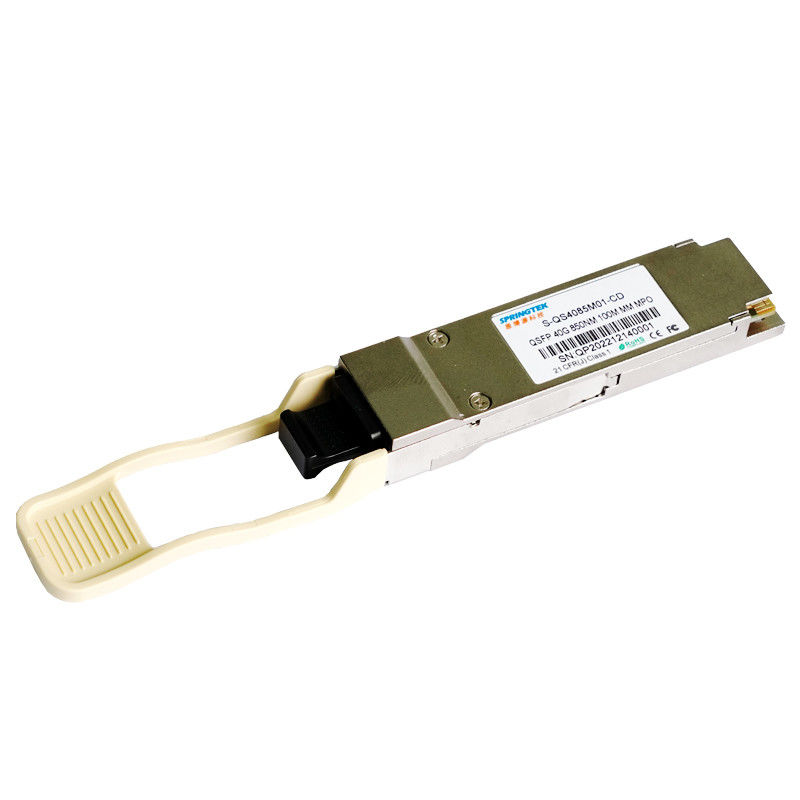

40G MM متوافق مع Arista QSFP + 850nm 100M MPO Optical Transceiver Module
معلومات الطلبية
| رقم القطعة | وصف المنتج |
| S-QS4085M01-CD | QSFP + ، 40 جيجابت في الثانية ، 850 نانومتر ، مم ، MPO ، 100 م ، 0 درجة مئوية ~ + 70 درجة مئوية ، مع DDM |
وصف
تم تصميم جهاز الإرسال والاستقبال Springtek 40G SR4 QSFP + لتلبية متطلبات 40G من شبكة إيثرنت بما في ذلك الوصول إلى روابط 10G SR عبر OM3 MMF حتى 100 متر.وهو متوافق مع QSFP + MSA و IEEE 802.3ba.إنه فعال من حيث التكلفة ، واستهلاك منخفض للطاقة مع مصدر طاقة واحد 3.3 فولت.إنها مُصنَّعة من غلاف معدني بالكامل وصغير الحجم للحصول على أداء فائق للتوصيل الكهرومغناطيسي (EMI).
سمات
مصدر طاقة واحد + 3.3 فولت
درجة حرارة التشغيل: 0 إلى + 70 درجة مئوية
متوافق مع RoHS (خالٍ من الرصاص)
التطبيقات
40G-IB-QDR / 20G-IB-DDR / 10G-IB-SDR InfniBand
الاختراق إلى 4 x 10GBASE-SR
الحد الأقصى لالتقييمات المطلقة
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| جهد مزود الطاقة | Vcc | -0.5 | 4 | الخامس | |
| مدى درجة حرارة التخزين | تس | -40 | 85 | درجة مئوية | |
| الرطوبة النسبية - التخزين | رس | 0 | 95 | ٪ | |
| الرطوبة النسبية - أثناء التشغيل | را | 0 | 85 | ٪ |
ظروف التشغيل الموصى بها
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| نطاق درجة حرارة تشغيل الحالة | ح | 0 | - | 70 | درجة مئوية |
| جهد مزود الطاقة | الخامسنسخة | 3.14 | 3.3 | 3.46 | الخامس |
| إجمالي استهلاك الطاقة | ص | - | - | 1.5 | دبليو |
| معدل البيانات | BR | - | 10.3125 | - | جيجابت في الثانية |
الخصائص الكهربائية
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة | ملحوظة | ||
| تأرجح جهد الإدخال التفاضلي | الخامسفي | 180 | - | 1200 | بالسيارات | |||
| مقاومة المدخلات التفاضلية Tx | ضفي | - | 100 | - | Ω | |||
| خسارة إرجاع المدخلات التفاضلية | لكل IEEE P802.3ba 86A.4.1.1 | ديسيبل | 10 ميجا هرتز إلى 11.1 جيجا هرتز | |||||
| التفاضل لخسارة إرجاع المدخلات المشتركة | 10 | - | - | ديسيبل | 10 ميجا هرتز إلى 11.1 جيجا هرتز | |||
| J2 Jitter التسامح | J2T | 0.17 | - | - | واجهة المستخدم | لكل IEEE P802.3ba 86A.4.1 | ||
| J9 Jitter التسامح | J9T | 0.29 | - | - | واجهة المستخدم | |||
| الخصائص الكهربائية لجهاز الاستقبال | ||||||||
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة | |||
| تأرجح الجهد الناتج التفاضلي | الخامسخارج | 300 | - | 900 | بالسيارات | |||
| مقاومة الإخراج التفاضلي Rx | ضخارج | - | 100 | - | Ω | |||
| خسارة عودة الخرج التفاضلي | لكل IEEE P802.3ba 86A.4.2.1 | ديسيبل | 10 ميجا هرتز إلى 11.1 جيجا هرتز | |||||
| خسارة عودة خرج الوضع المشترك | لكل IEEE P802.3ba 86A.4.2.2 | ديسيبل | 10 ميجا هرتز إلى 11.1 جيجا هرتز | |||||
| وقت انتقال الإخراج ، 20٪ إلى 80٪ | 28 | - | - | ملاحظة | لكل IEEE P802.3ba 86A.4.2 | |||
| خرج J2 Jitter | J2O | - | - | 0.42 | واجهة المستخدم | |||
| خرج J9 Jitter | J9O | - | - | 0.65 | واجهة المستخدم | |||
الخصائص البصرية
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة | ملحوظات |
| خصائص المرسل | ||||||
| نوع الليزر | VCSEL | |||||
| مركز الطول الموجي | λ | 840 | 850 | 860 | نانومتر | |
| العرض الطيفي RMS | ∆λ | - | - | 0.4 | نانومتر | |
| متوسط قوة الإطلاق ، كل حارة | صخارج | -7.6 | - | 2.4 | ديسيبل | |
|
الفرق في قوة الإطلاق بين أي ممران (OMA) |
DPx | - | - | 4 | ديسيبل | |
| قوة الذروة ، كل حارة | PPx | - | - | 4 | ديسيبل | |
| نسبة الانقراض | ER | 3 | - | - | ديسيبل | |
| عقوبة تشتت المرسل | TDP | - | - | 3.5 | ديسيبل | |
| متوسط قوة التشغيل لجهاز الإرسال OFF ، كل حارة | صعن | - | - | -30 | ديسيبل | |
| تحمل خسارة العودة البصرية | ORL | - | - | 12 | ديسيبل | |
|
قناع العين المرسل التعريف {X1، X2، X3، Y1، Y2، Y3} |
{0.23،0.34،0.43،0.27،0.35،0.4} | |||||
| خصائص جهاز الاستقبال | ||||||
| نوع جهاز الاستقبال لكل حارة | دبوس | |||||
| الطول الموجي لجهاز الاستقبال | λ | 840 | 850 | 860 | نانومتر | |
| متوسط القدرة عند استقبال المدخلات ، كل حارة | PXPx | - 9.5 | - | 2.4 | ديسيبل | |
| حساسية المتلقي المجهدة في OMA | SRS | - | - | -5.4 | ديسيبل | 1 |
| تأكيد LOS | لوسا | -30 | - | - | ديسيبل | |
| إلغاء التأكيد | LOSD | - | - | -12 | ديسيبل | |
| التباطؤ LOS | LOSH | 0.5 | ديسيبل | |||
| انعكاس المتلقي | ارفل | -12 | ديسيبل | |||
| ملحوظات | ||||||
| 1 تم القياس باستخدام PRBS 231-1 نمط الاختبار ، @ 10.3125Gb / s ، BER <1E-12. | ||||||
