مكان المنشأ:
ووهان الصين
اسم العلامة التجارية:
Springtek
إصدار الشهادات:
ISO9001 RoHS FCC CE
رقم الموديل:
S-QS4085M03-CD

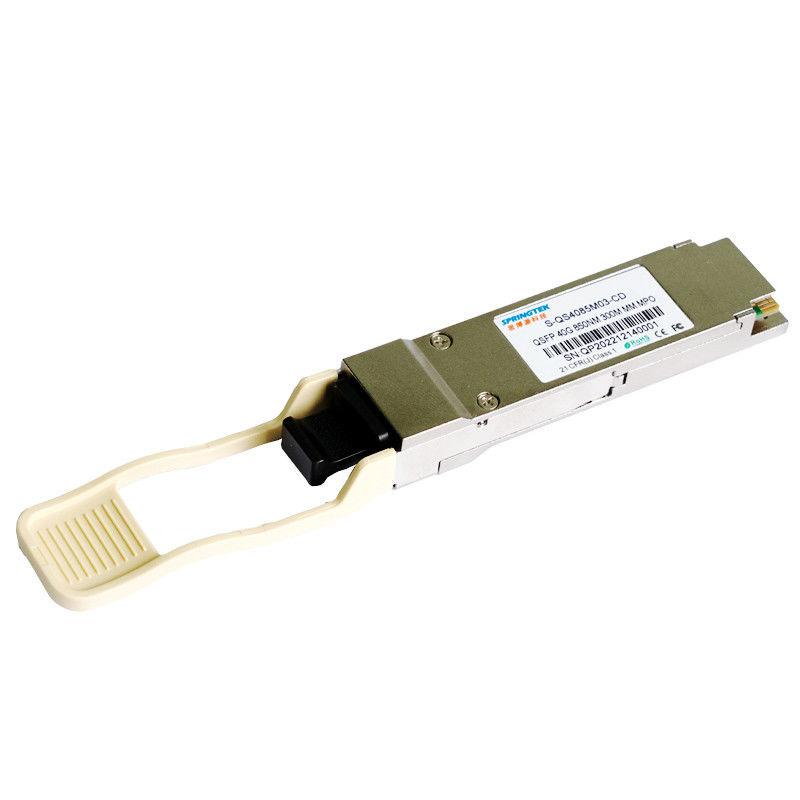

وحدة الإرسال والاستقبال البصرية Cisco QSFP + SR 850nm 300m MPO 40 جيجابت في الثانية
معلومات الطلبية
| رقم القطعة | وصف المنتج |
| S-QS4085M03-CD | QSFP + ، 40 جيجابت في الثانية ، 850 نانومتر ، مم ، MPO ، 300 م ، 0 درجة مئوية ~ + 70 درجة مئوية ، مع DDM |
وصف
تم تصميم جهاز الإرسال والاستقبال Springtek 40G-eSR4 QSFP + لتلبية متطلبات 40G من شبكة إيثرنت بما في ذلك الوصول إلى روابط 10G SR عبر OM3 MMF حتى 300 متر.وهو متوافق مع QSFP + MSA و IEEE 802.3ba.إنه فعال من حيث التكلفة ، واستهلاك منخفض للطاقة مع مصدر طاقة واحد 3.3 فولت.إنها مُصنَّعة من غلاف معدني بالكامل وصغير الحجم للحصول على أداء فائق للتوصيل الكهرومغناطيسي (EMI).
سمات
مصدر طاقة واحد + 3.3 فولت
درجة حرارة التشغيل: 0 إلى + 70 درجة مئوية
متوافق مع RoHS (خالٍ من الرصاص)
التطبيقات
40G-IB-QDR / 20G-IB-DDR / 10G-IB-SDR InfniBand
الاختراق إلى 4 x 10GBASE-SR
الحد الأقصى لالتقييمات المطلقة
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| جهد مزود الطاقة | Vcc | -0.5 | 4 | الخامس | |
| مدى درجة حرارة التخزين | تس | -40 | 85 | درجة مئوية | |
| الرطوبة النسبية - التخزين | رس | 0 | 95 | ٪ | |
| الرطوبة النسبية - أثناء التشغيل | را | 0 | 85 | ٪ |
ظروف التشغيل الموصى بها
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| نطاق درجة حرارة تشغيل الحالة | ح | 0 | - | 70 | درجة مئوية |
| جهد مزود الطاقة | الخامسنسخة | 3.14 | 3.3 | 3.46 | الخامس |
| إجمالي استهلاك الطاقة | ص | - | - | 1.5 | دبليو |
| معدل البيانات | BR | - | 10.3125 | - | جيجابت في الثانية |
الخصائص الكهربائية
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة | ملحوظة | ||
| تأرجح جهد الإدخال التفاضلي | الخامسفي | 180 | - | 1200 | بالسيارات | |||
| مقاومة المدخلات التفاضلية Tx | ضفي | - | 100 | - | Ω | |||
| خسارة إرجاع المدخلات التفاضلية | لكل IEEE P802.3ba 86A.4.1.1 | ديسيبل | 10 ميجا هرتز إلى 11.1 جيجا هرتز | |||||
| التفاضل لخسارة إرجاع المدخلات المشتركة | 10 | - | - | ديسيبل | 10 ميجا هرتز إلى 11.1 جيجا هرتز | |||
| J2 Jitter التسامح | J2T | 0.17 | - | - | واجهة المستخدم | لكل IEEE P802.3ba 86A.4.1 | ||
| J9 Jitter التسامح | J9T | 0.29 | - | - | واجهة المستخدم | |||
| الخصائص الكهربائية لجهاز الاستقبال | ||||||||
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة | |||
| تأرجح الجهد الناتج التفاضلي | الخامسخارج | 300 | - | 900 | بالسيارات | |||
| مقاومة الإخراج التفاضلي Rx | ضخارج | - | 100 | - | Ω | |||
| خسارة عودة الخرج التفاضلي | لكل IEEE P802.3ba 86A.4.2.1 | ديسيبل | 10 ميجا هرتز إلى 11.1 جيجا هرتز | |||||
| خسارة عودة خرج الوضع المشترك | لكل IEEE P802.3ba 86A.4.2.2 | ديسيبل | 10 ميجا هرتز إلى 11.1 جيجا هرتز | |||||
| وقت انتقال الإخراج ، 20٪ إلى 80٪ | 28 | - | - | ملاحظة | لكل IEEE P802.3ba 86A.4.2 | |||
| خرج J2 Jitter | J2O | - | - | 0.42 | واجهة المستخدم | |||
| خرج J9 Jitter | J9O | - | - | 0.65 | واجهة المستخدم | |||
الخصائص البصرية
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة | ملحوظات |
| خصائص المرسل | ||||||
| نوع الليزر | VCSEL | |||||
| معدل البيانات لكل حارة | - | - | 10.3125 | - | جيجابت / ثانية | |
| مركز الطول الموجي | λ | 840 | 850 | 860 | نانومتر | |
| العرض الطيفي RMS | ∆λ | - | - | 0.45 | نانومتر | |
| متوسط قوة الإطلاق ، كل حارة | صخارج | -7.5 | - | 0.5 | ديسيبل | |
| سعة التعديل البصري ، كل حارة | OMA | -5.6 | - | 3 | ديسيبل | |
| الفرق في قوة الإطلاق بين أي مسارين (OMA) | - | - | 4 | ديسيبل | ||
| قوة الذروة ، كل حارة | - | - | 4 | ديسيبل | ||
| نسبة الانقراض | ER | 3 | - | - | ديسيبل | |
| عقوبة تشتت المرسل | TDP | - | - | 3.5 | ديسيبل | 1 |
| - | - | 3.9 | ديسيبل | 2 | ||
| متوسط قوة التشغيل لجهاز الإرسال OFF ، كل حارة | صعن | - | - | -30 | ديسيبل | |
| تحمل خسارة العودة البصرية | - | - | 12 | ديسيبل | ||
| هامش قناع العين المرسل (نسبة الإصابة = 5E-5 زيارات / عينة) | 5 | - | - | ٪ | ||
| خصائص جهاز الاستقبال | ||||||
| نوع جهاز الاستقبال لكل حارة | دبوس | |||||
| معدل البيانات | - | 10.3125 | - | جيجابت / ثانية | ||
| متوسط القدرة عند استقبال المدخلات ، كل حارة | صفي 1 | - | -9.9 | 2.4 | ديسيبل | |
| عتبة الضرر | DT | 3.4 | - | - | ديسيبل | |
| طاقة جهاز الاستقبال (OMA) ، كل حارة (بحد أقصى) | - | - | 3 | ديسيبل | ||
| حساسية جهاز الاستقبال المجهدة (OMA) ، كل حارة (بحد أقصى) | سين1 | - | - | -7.5 | ديسيبل | 3 |
| حساسية جهاز الاستقبال غير المجهدة (OMA) ، كل حارة (بحد أقصى) | سين2 | - | - | -11.1 | ديسيبل | 4 |
| طاقة الذروة ، كل حارة (كحد أقصى) | - | - | 4 | ديسيبل | ||
| انعكاس المتلقي | RFL | - | - | -12 | ديسيبل | |
| تأكيد LOS | لوسا | -30 | - | - | ديسيبل | |
| إلغاء التأكيد | LOSD | - | - | -12 | ديسيبل | |
| التباطؤ LOS | LOSH | 0.5 | 3 | 5 | ديسيبل | |
| ملحوظات | ||||||
|
1. TDP يصل إلى 100 متر OM3 ؛ 2. TDP يصل إلى 300m OM4 ؛ 3. BER = 1E-12 ، لكل IEEE802.3ae ؛ 4. BER = 1E-12 ، لكل IEEE802.3ae ؛ |
||||||
