مكان المنشأ:
ووهان الصين
اسم العلامة التجارية:
Springtek
إصدار الشهادات:
ISO9001 RoHS FCC CE
رقم الموديل:
S-QP1AL4L40-CD-Lite

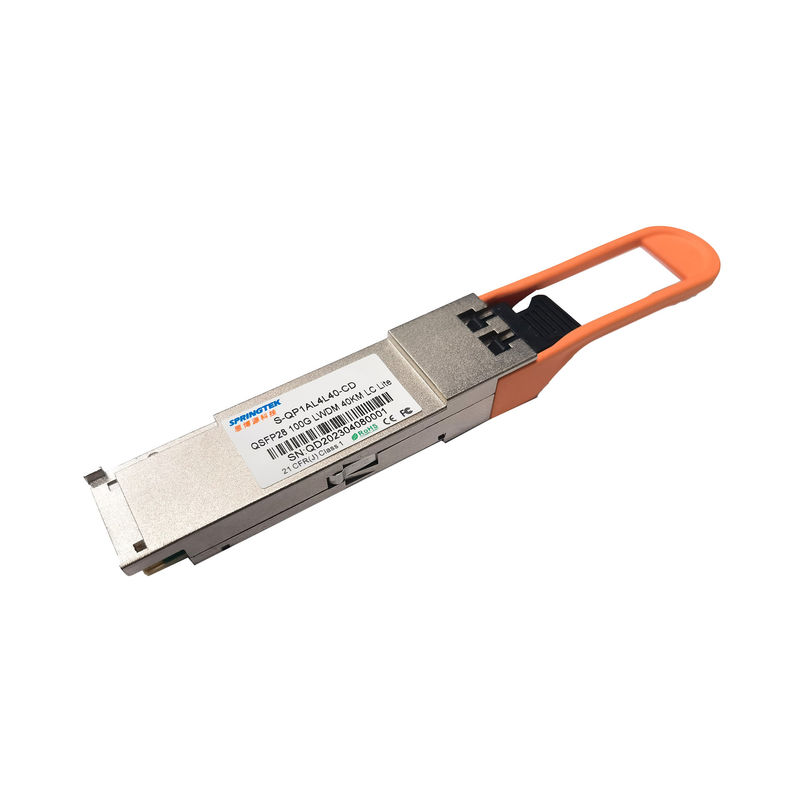

متوافق مع Cisco QSFP28 ER4 Lite 100Gbps 1294-1310nm 40Km Optical Transceiver Module
معلومات الطلبية
| رقم القطعة | وصف المنتج |
|
S-QP1AL4L40-CD-Lite |
QSFP28 ، 100 جيجابت في الثانية ، ER4 لايت ، 1294-1310 نانومتر ، SM ، LC 40 كم ، 0 درجة مئوية ~ + 70 درجة مئوية ، مع DDM |
وصف
يدمج جهاز الإرسال والاستقبال البصري Springtek 100G QSFP28 ER4 Lite مسار جهاز الإرسال والاستقبال في وحدة واحدة.في جانب الإرسال ، يتم استرداد أربعة ممرات من تدفقات البيانات التسلسلية وإعادة توقيتها وتمريرها إلى أربعة محركات ليزر.تتحكم محركات الليزر في 4- EML بطول موجي مركزي يبلغ 1296 نانومتر و 1300 نانومتر و 1305 نانومتر و 1309 نانومتر.يتم مضاعفة الإشارات الضوئية إلى ألياف أحادية الوضع من خلال موصل LC قياسي في الصناعة.في جانب الاستقبال ، يتم إلغاء تعدد إرسال الممرات الأربعة لتدفقات البيانات الضوئية بصريًا بواسطة مزيل الإرسال البصري المدمج.يتم استرداد كل دفق بيانات بواسطة APD ومضخم المعاوقة العابرة ، معاد ضبطه.تتميز هذه الوحدة بواجهة كهربائية قابلة للتوصيل على الساخن ، واستهلاك منخفض للطاقة وواجهة تسلسلية بسلكين.
تم تصميم منتج Springtek مع عامل الشكل والتوصيل البصري / الكهربائي وواجهة التشخيص الرقمية وفقًا لاتفاقية QSFP28 متعددة المصادر (MSA) ومتوافقة مع IEEE 802.3ba.
سمات
التطبيقات
المعايير
الحد الأقصى لالتقييمات المطلقة
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| جهد مزود الطاقة | Vcc | -0.3 | 3.6 | الخامس | |
| مدى درجة حرارة التخزين | تس | -40 | 85 | درجة مئوية | |
| الرطوبة النسبية - التخزين | رس | 0 | 95 | ٪ | |
| الرطوبة النسبية - أثناء التشغيل | را | 0 | 85 | ٪ |
ظروف التشغيل الموصى بها
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| نطاق درجة حرارة تشغيل الحالة | ح | 0 | - | 70 | درجة مئوية |
| جهد مزود الطاقة | الخامسنسخة | 3.14 | 3.3 | 3.47 | الخامس |
| إجمالي استهلاك الطاقة | ص | - | - | 3.5 | دبليو |
| معدل البيانات | BR | - | 25.78125 | - | جيجابت في الثانية |
الخصائص الكهربائية
| الخصائص الكهربائية لجهاز الإرسال | |||||
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| تأرجح جهد الإدخال التفاضلي | الخامسفي | 180 | - | 1000 | بالسيارات |
| مقاومة المدخلات التفاضلية Tx | ضفي | - | 100 | - | Ω |
| خسارة إرجاع المدخلات التفاضلية | لكل 100 جيجا بايت- ER4 | ديسيبل | |||
| فقدان عودة إدخال الوضع المشترك | لكل 100 جيجا بايت- ER4 | ديسيبل | |||
| الخصائص الكهربائية لجهاز الاستقبال | |||||
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| تأرجح الجهد الناتج التفاضلي | الخامسخارج | 300 | - | 1200 | بالسيارات |
| مقاومة الإخراج التفاضلي Rx | ضخارج | - | 100 | - | Ω |
| خسارة عودة الخرج التفاضلي | لكل 100 جيجا بايت- ER4 | ديسيبل | |||
| خسارة عودة خرج الوضع المشترك | لكل 100 جيجا بايت- ER4 | ديسيبل | |||
الخصائص الجزئية
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة | ملحوظات |
| خصائص المرسل | ||||||
| معدل الإشارة لكل حارة | 25.78125 | GBd | 1 | |||
| أطوال موجات مركز الحارة (النطاق) | λ | 1294.53 | 1295.56 | 1296.59 | نانومتر | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| نسبة قمع الوضع الجانبي | SMSR | 30 | - | - | ديسيبل | |
| إجمالي متوسط قوة الإطلاق | صالمجموع | - | - | 10.5 | ديسيبل | |
| متوسط قوة الإطلاق ، كل حارة | صخارج | -2.9 | - | 4.5 | ديسيبل | |
| العرض الطيفي (-20 ديسيبل) | σ | - | 1 | نانومتر | ||
| متوسط قوة التشغيل لجهاز الإرسال OFF ، كل حارة | صعن | - | - | -30 | ديسيبل | |
| نسبة الانقراض | ER | 4 | - | - | ديسيبل | |
| انعكاس الإرسال | RFL | - | - | -12 | ديسيبل | |
|
تعريف إخراج قناع العين {X1 ، X2 ، X3 ، Y1 ، Y2 ، Y3} |
{0.25،0.4،0.45،0.25،0.28،0.4} | |||||
| خصائص جهاز الاستقبال | ||||||
| معدل الإشارة لكل حارة | 25.78125 | GBd | ||||
| أطوال موجات مركز الحارة (النطاق) | λ | 1294.53 | 1295.56 | 1296.59 | نانومتر | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| عتبة الضرر | THd | -3 | ديسيبل | 1 | ||
| إجمالي متوسط قوة الاستقبال | 2.0 | ديسيبل | ||||
| حساسية جهاز الاستقبال (OMA) ، كل حارة | SenOMA1 | - | -16.5 | - | ديسيبل | 1 |
| حساسية جهاز الاستقبال (OMA) ، كل حارة | SenOMA2 | - | -20.5 | -19 | ديسيبل | 2 |
| تأكيد LOS | لوسا | - | -26 | - | ديسيبل | |
| إلغاء التأكيد | LOSD | - | -24 | - | ديسيبل | |
| التباطؤ LOS | LOSH | 0.5 | - | - | ديسيبل | |
| ملحوظات | ||||||
|
1. يجب أن يكون المستقبل قادراً على تحمل التعريض المستمر لإشارة دخل بصري مُعدَّلة لها مستوى القدرة هذا في حارة واحدة ، دون حدوث ضرر.ليس من الضروري أن يعمل جهاز الاستقبال بشكل صحيح عند طاقة الإدخال هذه. 2. 25.78125Gb / s ، NRZ ، PRBS 231-1 ، BER = 1x10-12. 3. 27.95249 جيجابت / ثانية ، NRZ ، PRBS 231-1 ، BER = 5x10-5. |
||||||
