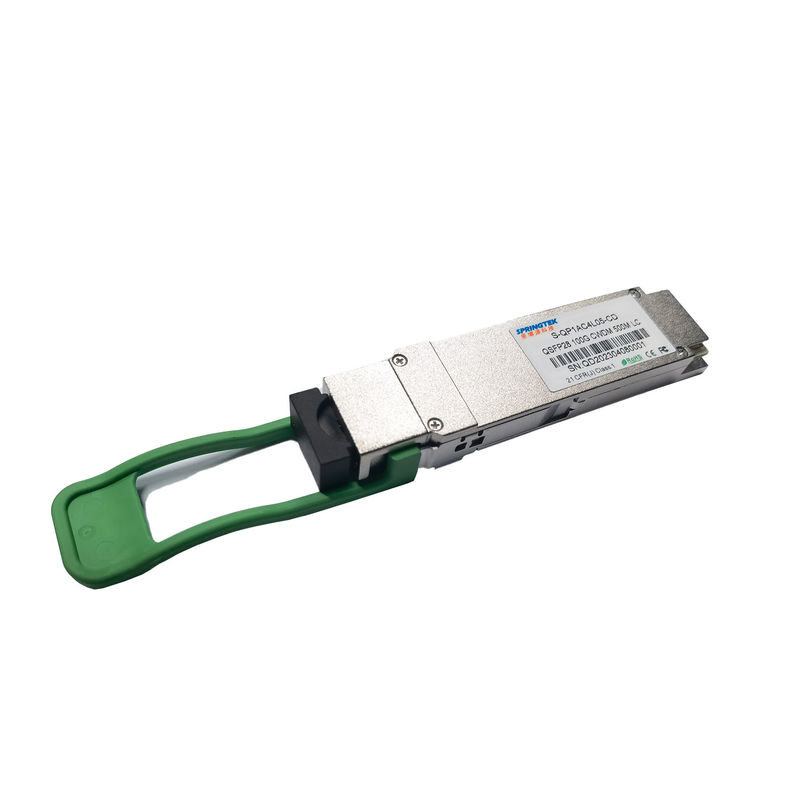

متناسق Nokia QSFP28 LC 500m CWDM4 وحدة الإرسال والاستقبال الضوئية 100 جيجابت في الثانية
معلومات الطلبية
| رقم القطعة | وصف المنتج |
| S-QP1AC4L05-CD |
QSFP 28،100 جيجابت في الثانية ، 1271-1331 نانومتر ، SM ، LC ، 500 م ، 0 درجة مئوية ~ + 70 درجة مئوية ، مع DDM ، |
وصف
تم تصميم Springtek بسرعة 100 جيجابت في الثانية CWDM4 QSFP28 لتطبيقات الاتصالات الضوئية بطول 500 متر.تحتوي هذه الوحدة على جهاز إرسال بصري DFB مكون من 4 حارات وجهاز استقبال بصري من 4 حارات وكتلة إدارة وحدة بما في ذلك واجهتان تسلسليتان من الأسلاك.يتم مضاعفة الإشارات الضوئية إلى ألياف أحادية الوضع من خلال موصل LC قياسي في الصناعة.
سمات
التطبيقات
المعايير
الحد الأقصى لالتقييمات المطلقة
الحد الأقصى لالتقييمات المطلقة
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| أقصى جهد للإمداد | Vcc | 0 | 3.6 | الخامس | |
| درجة حرارة التخزين | تس | -40 | 85 | ℃ | |
| درجة حرارة حالة التشغيل | تيقضية | -5 | 75 | ℃ | |
| الرطوبة النسبية | ر | 0 | 85 | ٪ |
ظروف التشغيل الموصى بها
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| درجة حرارة حالة التشغيل | تكسى | 0 | 70 | ℃ | |
| مصدر التيار | VCC | 3.135 | 3.3 | 3.465 | الخامس |
| الرطوبة النسبية | ر | 5 | 85 | ٪ | |
| تبديد الطاقة | PD | 3.5 | دبليو | ||
| معدل البيانات (بصري) | DRO | 4 * 25.78125 | جيجابت في الثانية | ||
| معدل البيانات (كهربائي) | DRE | 4 * 25.78125 | جيجابت في الثانية |
الخصائص الكهربائية
| الخصائص الكهربائية لجهاز الإرسال | |||||
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| الجهد التفاضلي pk-pk | Vpp | 900 | بالسيارات | ||
| مدخلات المعاوقة التفاضلية | رين | 100 | أوم | ||
| عدم تطابق مقاومة الإنهاء التفاضلي | 10 | ٪ | |||
| الخصائص الكهربائية لجهاز الاستقبال | |||||
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| إخراج المعاوقة التفاضلية | هزيمة | 100 | أوم | ||
| عدم تطابق مقاومة الإنهاء التفاضلي | 10 | ٪ | |||
| جهد الخرج التفاضلي | Vout ، ص | 400 | 600 | 800 | بالسيارات |
االخصائص الجزئية
| حدود | رمز | دقيقة | عادي | الأعلى | وحدة | ملحوظة |
| المرسل | ||||||
| سرعة الإشارة لكل حارة | BR | 25.78125 ± 100 جزء في المليون | جيجابت / ثانية | |||
| إرسال الطول الموجي | λ0 | 1264.5 | 1271 | 1277.5 | نانومتر | |
| λ1 | 1284.5 | 1291 | 1297.5 | نانومتر | ||
| λ2 | 1304.5 | 1311 | 1317.5 | نانومتر | ||
| λ3 | 1324.5 | 1331 | 1337.5 | نانومتر | ||
| نسبة قمع الوضع الجانبي | SMSR | 30 | ديسيبل | |||
| إجمالي متوسط قوة الإطلاق | صالمجموع | 8.5 | ديسيبل | |||
| متوسط قوة الإطلاق ، كل حارة | صخارج | -6.5 | 2.5 | ديسيبل | ||
| سعة التعديل البصري (OMA) ، كل حارة | صOMA | -4 | 2.5 | ديسيبل | ||
| قم بإيقاف تشغيل الطاقة لكل حارة | -30 | ديسيبل | ||||
| عقوبة المرسل والتشتت (TDP) ، كل حارة | TDP | 3.0 | ديسيبل | |||
| نسبة الانقراض (ER) | ER | 3.5 | ديسيبل | |||
| تعريف قناع عين جهاز الإرسال {X1، X2، X3، Y1، Y2، Y3} | {0.31 ، 0.40 ، 0.45 ، 0.34 ، 0.38 ، 0.4} | 1 | ||||
| هامش القناع | 15 | ٪ | 1 | |||
| المتلقي | ||||||
| سرعة الإشارة لكل حارة | BR | 25.78125 ± 100 جزء في المليون | جيجابت / ثانية | |||
| تلقي الطول الموجي | λ0 | 1264.5 | 1271 | 1277.5 | نانومتر | |
| λ1 | 1284.5 | 1291 | 1297.5 | نانومتر | ||
| λ2 | 1304.5 | 1311 | 1317.5 | نانومتر | ||
| λ3 | 1324.5 | 1331 | 1337.5 | نانومتر | ||
| حد الضرر ، كل حارة | 3.5 | ديسيبل | ||||
| متوسط قوة الاستقبال ، كل حارة | -10 | 4.5 | ديسيبل | |||
| استقبال الطاقة ، كل حارة (OMA) | 2.5 | ديسيبل | 2 | |||
| انعكاس المتلقي | -26 | ديسيبل | ||||
| تأكيد LOS | -24 | -13.6 | ديسيبل | |||
| إلغاء التأكيد | -11.6 | ديسيبل | ||||
| التباطؤ LOS | 0.5 | 6 | ديسيبل | |||
