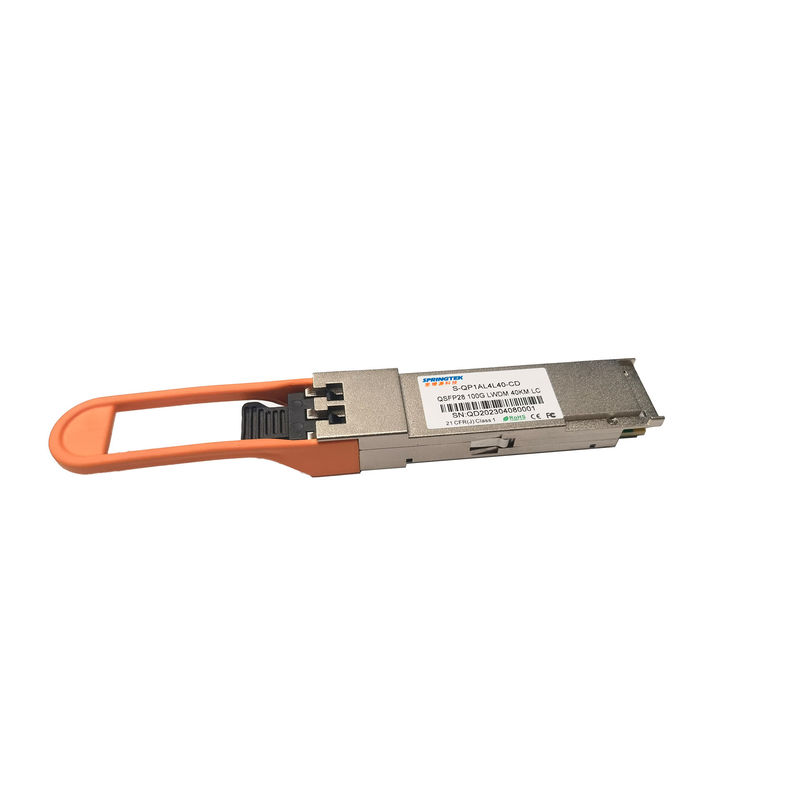

ER4 OTU4 100G QSFP28 أجهزة الإرسال والاستقبال 1294-1310nm 40Km وحدة الإرسال والاستقبال البصرية

ER4 OTU4 100G QSFP28 أجهزة الإرسال والاستقبال 1294-1310nm 40Km وحدة الإرسال والاستقبال البصرية

أجهزة الإرسال والاستقبال ER4 100G QSFP28

OTU4 100G QSFP28 أجهزة الإرسال والاستقبال

qsfp28100g er4

مكان المنشأ:

ووهان الصين

اسم العلامة التجارية:

Springtek

إصدار الشهادات:

ISO9001 RoHS FCC CE

رقم الموديل:

S-QP1AL4L40-CD-OTU4

اتصل بنا
اطلب اقتباس
تفاصيل المنتج
معدل البيانات:
QSFP28100 جرام ER4
الطول الموجي:
LWDM
التوافق::
سيسكو ، جونيبر ، ألكاتيل ، أفايا ، نوكيا ، إلخ.
موصل:
LC البسيط
مسافة:
40 كم
نوع الألياف:
SMF
درجة حرارة:
0 ~ 70 درجة مئوية
ضمان:
3 سنوات
شروط الدفع والشحن
الحد الأدنى لكمية
حاسب شخصي 1
الأسعار
Get Latest Price
تفاصيل التغليف
حزمة فردية أو 10 قطعة / منصة نقالة أو 20 قطعة / منصة نقالة
وقت التسليم
3 ~ 5 أيام عمل
شروط الدفع
تي / ت
القدرة على العرض
20-50 ألف في الشهر
وصف المنتج

QSFP28 ER4 OTU4 Cisco متوافق مع 100Gbps 1294-1310nm 40Km وحدة الإرسال والاستقبال البصرية

S-QP1AL4L40-CD-OTU4.pdf



معلومات الطلبية

رقم القطعة وصف المنتج

S-QP1AL4L40-CD-OTU4

QSFP28 ، 103.1 ~ 111.8 جيجابت / ثانية ، 1294-1310 نانومتر ، LC ، 40 كم ، OTU4 ، 0 درجة مئوية ~ + 70 درجة مئوية ، مع DDM



وصف

يدمج جهاز الإرسال والاستقبال البصري Springtek 100G QSFP28 ER4 OTU4 مسار جهاز الإرسال والاستقبال في وحدة واحدة.في جانب الإرسال ، يتم استرداد أربعة ممرات من تدفقات البيانات التسلسلية وإعادة توقيتها وتمريرها إلى أربعة محركات ليزر.تتحكم محركات الليزر في 4WDM EML بطول موجي مركزي يبلغ 1295.56 نانومتر و 1300.05 نانومتر و 1304.58 نانومتر و 1309.14 نانومتر.يتم مضاعفة الإشارات الضوئية إلى ألياف أحادية الوضع من خلال موصل LC قياسي في الصناعة.في جانب الاستقبال ، يتم إلغاء تعدد إرسال الممرات الأربعة لتدفقات البيانات الضوئية بصريًا بواسطة مزيل الإرسال البصري المدمج.يتم استرداد كل دفق بيانات بواسطة APD ومضخم المعاوقة العابرة ، معاد ضبطه.تتميز هذه الوحدة بواجهة كهربائية قابلة للتوصيل على الساخن ، واستهلاك منخفض للطاقة وواجهة تسلسلية بسلكين.

تم تصميم منتج Springtek مع عامل الشكل والتوصيل البصري / الكهربائي وواجهة التشخيص الرقمية وفقًا لاتفاقية QSFP28 متعددة المصادر (MSA) ومتوافقة مع IEEE 802.3ba.



سمات

  • متوافق مع المواصفات الفنية G.959.1 4L1-9D1F rev 1.0
  • واجهة كهربائية I / O عالية السرعة (CAUI-4) متوافقة مع IEEE 802.3bm
  • جهد إمداد واحد 3.3 فولت
  • أقصى استهلاك للطاقة 4.5 واط
  • 0-70 درجة مئوية درجة حرارة تشغيل العلبة
  • LAN WDM EML ليزر وجهاز استقبال APD
  • حزمة QSFP28 MSA مع موصل LC مزدوج
  • واجهة تسلسلية ثنائية الأسلاك مع مراقبة تشخيصية رقمية
  • يتوافق مع توجيه الاتحاد الأوروبي 2011/65 / EU (متوافق مع RoHS)
  • فئة 1 ليزر



التطبيقات

  • 100 جيجا إيثرنت و 100 جيجا بايت- ER4
  • ITU-T OTU4



الحد الأقصى لالتقييمات المطلقة

معامل رمز دقيقة النوع الأعلى وحدة ملحوظات
جهد مزود الطاقة Vcc -0.5   3.6 الخامس
مدى درجة حرارة التخزين تس -40   85 درجة مئوية
الرطوبة النسبية - التخزين رس 5   95 ٪
جهد إدخال البيانات - تفاضلي lVتراجع-VDINl - - 1.0 الخامس
جهد إدخال التحكم الخامسأنا -0.3 - Vcc + 0.5 الخامس
التحكم الناتج الحالي أناا -20 - 20 مللي أمبير



ظروف التشغيل الموصى بها

معامل رمز دقيقة النوع الأعلى وحدة ملحوظات
نطاق درجة حرارة تشغيل الحالة ح 0 - 70 درجة مئوية
جهد مزود الطاقة الخامسنسخة 3.14 3.3 3.47 الخامس
إجمالي استهلاك الطاقة صد - - 4.5 دبليو
تيار الذروة اللحظي عند المكونات الساخنة أناCC_IP - - 1800 مللي أمبير
تيار الذروة المستمر عند المكونات الساخنة أناCC_SP - - 1485 مللي أمبير
الحد الأقصى من تبديد الطاقة ، وضع الطاقة المنخفضة صDLP - - 1.5 دبليو
معدل البت الإجمالي ABR - 103.125 111.8 جيجابت / ثانية
معدل البيانات لكل حارة DRL - 25.78125 - جيجابت / ثانية
جهد إدخال التحكم عالي الخامسIH VCC * 0.7 - VCC + 0.3 الخامس
جهد إدخال التحكم منخفض الخامسانا -0.3 - VCC + 0.3 الخامس
معدل الساعة بواجهة مسلسل ذات سلكين - - - 400 كيلو هرتز
تحمل ضوضاء مصدر الطاقة - - - 66 mVpp 10 هرتز -10 ميجا هرتز
تحميل إخراج البيانات التفاضلية Rx - - 100 - أوم
مسافة التشغيل - 2 - 40 كم مع FEC



الخصائص الكهربائية

جهاز الإرسال (إدخال الوحدة)
معامل رمز دقيقة النوع الأعلى وحدة ملحوظات
سعة إدخال البيانات التفاضلية الخامسفي ، ص 95 - 900 mVpp
عدم تطابق الإنهاء التفاضلي   - - 10 ٪
LPMode وإعادة التعيين و ModSelL الخامسانا -0.3 - 0.8 الخامس
الخامسIH 2 - VCC + 0.3 الخامس
جهاز الاستقبال (إخراج الوحدة)
سعة إخراج البيانات التفاضلية VOUT، PP 250 - 900 mVpp
عدم تطابق الإنهاء التفاضلي   - -   ٪
وقت ارتفاع / هبوط الإخراج ، 20٪ ~ 80٪ تير 9.5 - 10 ملاحظة
ModPrsL و IntL الخامسOL 0 - 0.4 الخامس أناOL= 4 مللي أمبير
الخامسأوه VCC-0.5 -

VCC + 0.3



الخامس أناOL= 4 مللي أمبير



الخصائص الجزئية

خصائص المرسل
معامل رمز دقيقة النوع الأعلى وحدة ملحوظات
أطوال موجات مركز الحارة (النطاق) λ 1294.53 1295.56 1296.59 نانومتر
1299.02 1300.05 1301.09
1303.54 1304.58 1305.63
1308.09 1309.14 1310.19
نسبة قمع الوضع الجانبي SMSR 30 - - ديسيبل
إجمالي متوسط ​​قوة الإطلاق البصري ، 100 GE صخارج - - 12.5 ديسيبل
متوسط ​​قوة الإطلاق ، كل ممر ، 100 GE صOUTL -2.5 - 6.5 ديسيبل
إجمالي متوسط ​​قوة الإطلاق البصري ، OTU4   - - 11.1 ديسيبل
متوسط ​​قوة الإطلاق البصري لكل مسار ، OTU4 صخارجإل 0.6 - 5.1 ديسيبل
متوسط ​​قوة التشغيل لجهاز الإرسال OFF ، كل حارة صOUT_OFF - - -30 ديسيبل
نسبة الانقراض ER 7 - - ديسيبل
سعة التعديل البصري (OMA) لكل حارة ، 100 GE OMA 0.5 - 6.5 ديسيبل
إطلاق الطاقة في OMA ناقص TDP لكل حارة ، 100GE OMA-TDP -0.5 - - ديسيبل
الفرق في قوة الإطلاق بين أي مسارين (المتوسط ​​و OMA) DT_OMA - - 4 ديسيبل
عقوبة الإرسال والتشتت ، 100 ج TDP - - 3 ديسيبل
عقوبة المسار البصري ، OTU4 OPP - - 1.5 ديسيبل
تحمل خسارة العودة البصرية ORLT 20 - - ديسيبل
قناع العين البصري ، 100 جي متوافق مع IEEE 802.3ba-2010 1
قناع العين البصري ، OTU4 متوافق مع ITU-T G.695 2
انعكاس المرسل TR - - -26 ديسيبل
خصائص جهاز الاستقبال
معامل رمز دقيقة النوع الأعلى وحدة ملحوظات
أطوال موجات مركز الحارة (النطاق) λ 1294.53 1295.56 1296.59 نانومتر
1299.02 1300.05 1301.09
1303.54 1304.58 1305.63
1308.09 1309.14 1310.19
حساسية جهاز الاستقبال (OMA) ، كل حارة ، 100 GE - - - -18.5 ديسيبل 3
حساسية جهاز الاستقبال (متوسط ​​الطاقة) لكل مسار ، OTU4 - - - -18.99 ديسيبل 4
حساسية المتلقي المجهدة (OMA) ، لكل حارة ، 100 GE - - - -16 ديسيبل
توتر العين J2 - - 0.33 - واجهة المستخدم
غضب العين المجهدة J4 -   0.48 - واجهة المستخدم
عقوبة إغلاق العين العمودية - - 2.5 - ديسيبل
تعريف قناع العين SRS {X1، X2، X3، Y1، Y2، Y3}   {0.39 ، 0.5 ، 0.5 ، 0.39 ، 0.39 ، 0.4}
حد الضرر ، كل حارة دبوس ، تلف -2.5 - - ديسيبل
متوسط ​​قوة الاستقبال لكل حارة - -20.5 - -3.5 ديسيبل

تلقي الطاقة في OMA لكل حارة ،

الزائد

OMA - - -3.5 ديسيبل
انعكاس المتلقي TR - - -26 ديسيبل

ملحوظات

1. تم القياس باستخدام نموذج اختبار PRBS 231-1 @ 25.78 جيجابت / ثانية.

2. تم القياس باستخدام نموذج اختبار PRBS 231-1 @ 27.95 جيجابت / ثانية

3. تم القياس بنمط اختبار PRBS231-1 بسرعة 25.78 جيجابت في الثانية ، BER ≦ 5E-5

4. تم القياس باستخدام نموذج اختبار PRBS231-1 @ 27.95 جيجابت في الثانية ، BER ≦ 1.8E-4.
