مكان المنشأ:
ووهان الصين
اسم العلامة التجارية:
Springtek
إصدار الشهادات:
ISO9001 RoHS FCC CE
رقم الموديل:
S-QP1AL4L80-CD

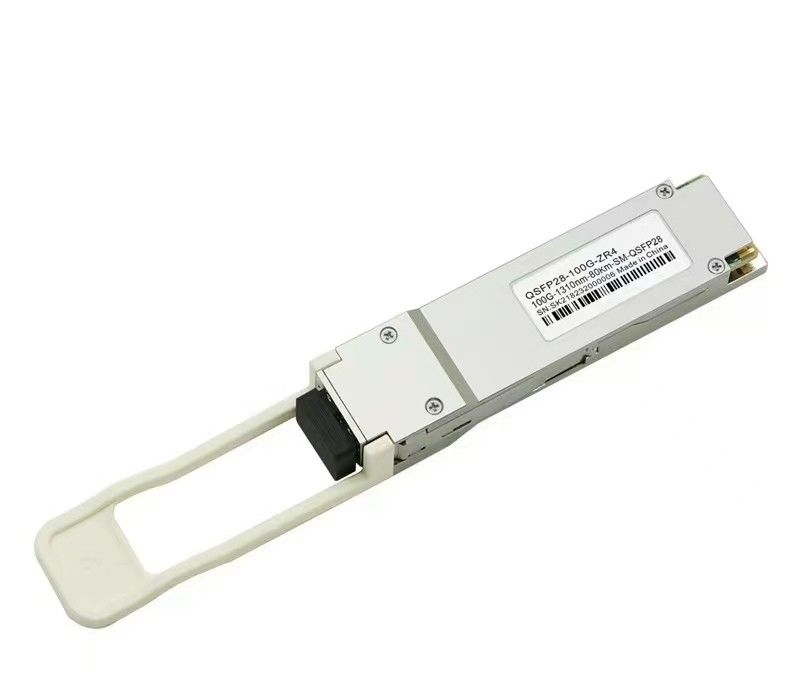

متوافق مع سيسكو 100Gbps QSFP28 ZR 1294-1310nm 80Km وحدة الإرسال والاستقبال البصرية
معلومات الطلبية
| رقم القطعة | وصف المنتج |
| S-QP1AL4L80-CD | QSFP28 ، 100 جيجابت في الثانية ، ZR4،1294-1310 نانومتر ، SM ، LC ، 80 كم ، ، 0 درجة مئوية ~ + 70 درجة مئوية ، مع DDM |
وصف
تم تصميم Springtek 100G QSFP28 ZR4 لتطبيقات الاتصالات البصرية لمسافة 80 كم.تحتوي هذه الوحدة على جهاز إرسال بصري مكون من 4 حارات ، وجهاز استقبال بصري مكون من 4 حارات ، وكتلة إدارة وحدة بما في ذلك 2 سلك واجهة تسلسلية.يتم مضاعفة الإشارات الضوئية إلى ألياف أحادية الوضع من خلال موصل LC قياسي في الصناعة.
سمات
التطبيقات
الحد الأقصى لالتقييمات المطلقة
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| جهد مزود الطاقة | Vcc | -0.3 | 3.6 | الخامس | |
| مدى درجة حرارة التخزين | تس | -40 | 85 | درجة مئوية | |
| الرطوبة النسبية | ر | 15 | 85 | ٪ | |
| حد الضرر ، كل حارة | THd | 6.5 | ديسيبل |
ظروف التشغيل الموصى بها
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| نطاق درجة حرارة تشغيل الحالة | ح | 0 | - | 70 | درجة مئوية |
| جهد مزود الطاقة | الخامسنسخة | 3.14 | 3.3 | 3.47 | الخامس |
| مسافة الارتباط مع G.652 | ص | - | - | 80 | كم |
| معدل البيانات | BR | - | 25.78125 | - | جيجابت في الثانية |
الخصائص الكهربائية
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة | ملحوظة |
| تبديد الطاقة | 6.5 | دبليو | ||||
| العرض الحالي | ICC | 1.8759 | أ | حالة مستقرة | ||
| المرسل | ||||||
| معدل البيانات ، كل حارة | 25.78125 | جيجابت في الثانية | ||||
| الجهد التفاضلي pk-pk | Vpp | 900 | بالسيارات | في 1 ميغا هرتز | ||
| الجهد الوضع المشترك | Vcm | -350 | 2850 | بالسيارات | ||
| فترة انتقالية | Trise / Tfall | 10 | ملاحظة | 20٪ ~ 80٪ | ||
| عدم تطابق إعادة مقاومة الإنهاء التفاضلي | 10 | ٪ | ||||
| عرض العين | EW15 | 0.46 | واجهة المستخدم | |||
| ارتفاع العين | EH15 | 95 | بالسيارات | |||
| المتلقي | ||||||
| معدل البيانات ، كل حارة | 25.78125 | جيجابت في الثانية | ||||
| عدم تطابق إعادة مقاومة الإنهاء التفاضلي | 10 | ٪ | في 1 ميغا هرتز | |||
| تأرجح جهد الخرج التفاضلي | Vout ، ص | 900 | بالسيارات | |||
| ضوضاء الوضع العام ، RMS | Vrms | 17.5 | بالسيارات | |||
| فترة انتقالية | Trise / Tfall | 12 | ملاحظة | 20٪ ~ 80٪ | ||
| عرض العين | EW15 | 0.57 | واجهة المستخدم | |||
| ارتفاع العين | EH15 | 228 | بالسيارات | |||
الخصائص البصرية
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة | ملحوظات |
| خصائص المرسل | ||||||
| معدل الإشارة لكل حارة | 25.78125 | GBd | 1 | |||
| أطوال موجات مركز الحارة (النطاق) | λ | 1294.53 | 1295.56 | 1296.59 | نانومتر | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| نسبة قمع الوضع الجانبي | SMSR | 30 | - | - | ديسيبل | |
| إجمالي متوسط قوة الإطلاق | بتوتال | 8.0 | 12.5 | ديسيبل | ||
| متوسط قوة الإطلاق ، كل حارة | العبوة | 2.0 | 6.5 | ديسيبل | ||
|
الفرق في قوة الإطلاق بين أي مسارين (متوسط و OMA) |
- | 3 | ديسيبل | |||
| متوسط قوة التشغيل لجهاز الإرسال OFF ، كل حارة | POFF | - | - | -30 | ديسيبل | |
| نسبة الانقراض | ER | 6 | - | - | ديسيبل | |
| رين أوما | 130 | ديسيبل / هرتز | ||||
| تحمل خسارة العودة البصرية | 20 | ديسيبل | ||||
| انعكاس الإرسال | RFL | - | - | -12 | ديسيبل | |
| هامش القناع | 5 | * | * | ٪ | ||
|
تعريف إخراج قناع العين {X1 ، X2 ، X3 ، Y1 ، Y2 ، Y3} |
{0.25،0.4،0.45،0.25،0.28،0.4} | |||||
| خصائص جهاز الاستقبال | ||||||
| معدل الإشارة لكل حارة | 25.78125 | GBd | ||||
| أطوال موجات مركز الحارة (النطاق) | λ | 1294.53 | 1295.56 | 1296.59 | نانومتر | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| متوسط قوة المستقبل ، كل حارة | THd | -28 | -7 | ديسيبل | 1 | |
| طاقة جهاز الاستقبال ، كل حارة (OMA) | -7 | ديسيبل | ||||
| انعكاس المتلقي | SenOMA1 | -26 | ديسيبل | 1 | ||
| متوسط حساسية جهاز الاستقبال ، كل حارة | SenOMA2 | -28 | ديسيبل | 2 | ||
|
جهاز استقبال 3 ديسيبل قطع علوي كهربائي التردد ، كل حارة |
لوسا | 31 | جيجاهرتز | |||
| حد الضرر ، كل حارة | LOSD | 6.5 | ديسيبل | |||
| تأكيد LOS | LOSH | -40 | ديسيبل | |||
| LOS Deassert | -29 | ديسيبل | ||||
| التباطؤ LOS | 0.5 | ديسيبل | ||||
| ملحوظات | ||||||
| 1. تم تحديد الحساسية في BER @ 5E-5 مع FEC | ||||||
