مكان المنشأ:
ووهان الصين
اسم العلامة التجارية:
Springtek
إصدار الشهادات:
ISO9001 RoHS FCC CE
رقم الموديل:
S-QS40C4L10-CD

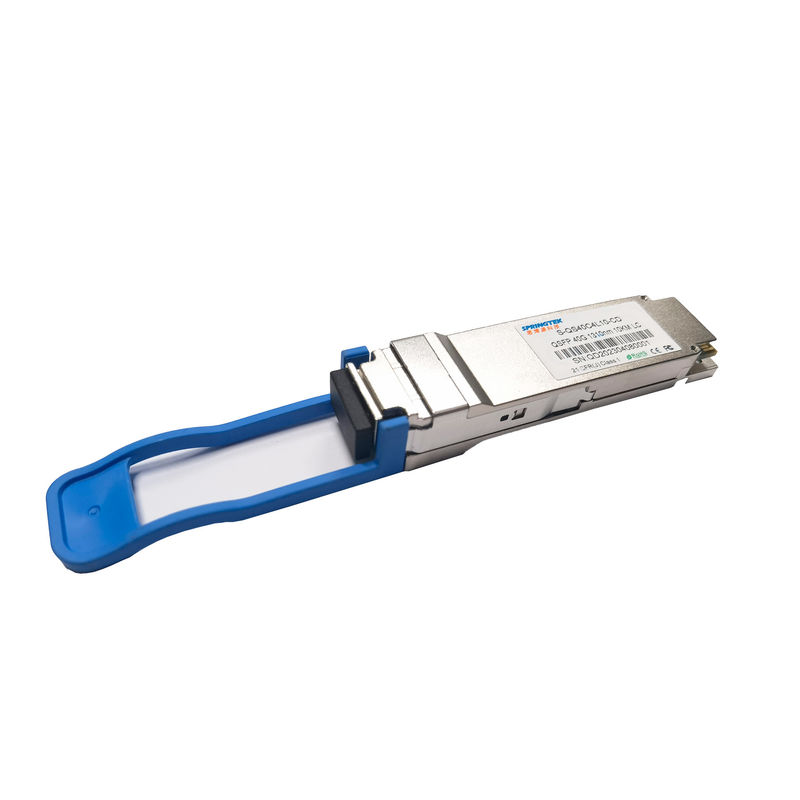

40G وحدة بصرية 1310nm 10KM LC جهاز الإرسال والاستقبال QSFP + LR SMF متوافق مع العرعر
معلومات الطلبية
| رقم القطعة | وصف المنتج |
| S-QS40C4L10-CD | QSFP + ، 40 جيجابت في الثانية ، 1271 ~ 1331 نانومتر ، SM ، LC ، 10 كم ، 0 درجة مئوية ~ + 70 درجة مئوية ، مع DDM |
وصف
تم تصميم جهاز الإرسال والاستقبال Springtek 40G-LR4 QSFP + لتلبية متطلبات وصلات إيثرنت 40G عبر SMF حتى 10 كم.وهو متوافق مع QSFP + MSA و IEEE 802.3ba 40GBase-LR4.إنه فعال من حيث التكلفة ، واستهلاك منخفض للطاقة مع مصدر طاقة واحد 3.3 فولت.إنها مُصنَّعة من غلاف معدني بالكامل وصغير الحجم للحصول على أداء فائق للتوصيل الكهرومغناطيسي (EMI).
سمات
يدعم معدل بت يصل إلى 10.3125 جيجابت / ثانية لكل حارة
واجهة LC المزدوجة
جهاز إرسال CWDM 4x10Gbps غير مبرد ، كاشف صفيف PIN
انخفاض استهلاك الطاقة 3.5 واط
أقصى طول للوصلة يبلغ 10 كم على الألياف أحادية الوضع (SMF)
غلاف معدني بالكامل للحصول على أداء فائق للتداخل الكهرومغناطيسي
واجهة إدارة IIC
مصدر طاقة واحد + 3.3 فولت
درجة حرارة علبة التشغيل: من 0 إلى 70 درجة مئوية
متوافق مع RoHS (خالٍ من الرصاص)
التطبيقات
وصول عالي السرعة
الحد الأقصى لالتقييمات المطلقة
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| جهد مزود الطاقة | Vcc | -0.5 | 4 | الخامس | |
| مدى درجة حرارة التخزين | تس | -40 | 85 | درجة مئوية | |
| الرطوبة النسبية - التخزين | رس | 0 | 95 | ٪ | |
| الرطوبة النسبية - أثناء التشغيل | را | 0 | 85 | ٪ |
ظروف التشغيل الموصى بها
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| نطاق درجة حرارة تشغيل الحالة | ح | 0 | - | 70 | درجة مئوية |
| جهد مزود الطاقة | الخامسنسخة | 3.14 | 3.3 | 3.47 | الخامس |
| إجمالي استهلاك الطاقة | ص | - | - | 3.5 | دبليو |
| معدل البيانات لكل حارة | BR | - | 10.3125 | - | جيجابت في الثانية |
الخصائص الكهربائية
| الخصائص الكهربائية لجهاز الإرسال | ||||||
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة | ملحوظة |
| تأرجح جهد الإدخال التفاضلي | الخامسفي | 300 | - | 1200 | بالسيارات | |
| مقاومة المدخلات التفاضلية Tx | ضفي | - | 100 | - | Ω | |
| خسارة إرجاع المدخلات التفاضلية | لكل IEEE P802.3ba 86A.4.1.1 | ديسيبل | 10 ميجا هرتز إلى 11.1 جيجا هرتز | |||
| التفاضل لخسارة إرجاع المدخلات المشتركة | 10 | - | - | ديسيبل | 10 ميجا هرتز إلى 11.1 جيجا هرتز | |
| J2 Jitter التسامح | J2T | 0.17 | - | - | واجهة المستخدم | لكل IEEE P802.3ba 86A.4.1 |
| J9 Jitter التسامح | J9T | 0.29 | - | - | واجهة المستخدم | |
| الخصائص الكهربائية لجهاز الاستقبال | ||||||
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة | |
| تأرجح الجهد الناتج التفاضلي | الخامسخارج | 300 | - | 1200 | بالسيارات | |
| مقاومة الإخراج التفاضلي Rx | ضخارج | - | 100 | - | Ω | |
| خسارة عودة الخرج التفاضلي | لكل IEEE P802.3ba 86A.4.2.1 | ديسيبل | 10 ميجا هرتز إلى 11.1 جيجا هرتز | |||
| خسارة عودة خرج الوضع المشترك | لكل IEEE P802.3ba 86A.4.2.2 | ديسيبل | 10 ميجا هرتز إلى 11.1 جيجا هرتز | |||
| وقت انتقال الإخراج ، 20٪ إلى 80٪ | 28 | - | - | ملاحظة | لكل IEEE P802.3ba 86A.4.2 | |
| خرج J2 Jitter | J2O | - | - | 0.42 | واجهة المستخدم | |
| خرج J9 Jitter | J9O | - | - | 0.65 | واجهة المستخدم | |
الخصائص البصرية
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة | ملحوظات | |
| خصائص المرسل | |||||||
| نوع الليزر | CWDM DFB | ||||||
| معدل البيانات لكل حارة | - | - | 10.3125 | - | جيجابت / ثانية | ||
|
الأطوال الموجية لمركز لين
|
λ0 | 1264.5 | 1277.5 | نانومتر | |||
| λ1 | 1284.5 | 1297.5 | |||||
| λ2 | 1304.5 | 1317.5 | |||||
| λ3 | 1324.5 | 1337.5 | |||||
| نسبة قمع الوضع الجانبي | SMSR | 30 | - | - | ديسيبل | ||
| إجمالي متوسط قوة الإطلاق | صتي | - | - | 8.3 | ديسيبل | ||
| متوسط قوة الإطلاق ، كل حارة | صخارج | -7.0 | - | 2.3 | ديسيبل | ||
| سعة التعديل البصري ، كل حارة | OMA | -4 | - | 3.5 | ديسيبل | ||
| الفرق في قوة الإطلاق بين أي مسارين (OMA) | - | - | 6.5 | ديسيبل | |||
| إطلاق الطاقة في OMA ناقص TDP ، كل حارة | -4.8 | - | - | ديسيبل | |||
| نسبة الانقراض | ER | 3.5 | - | - | ديسيبل | ||
| عقوبة تشتت المرسل | TDP | - | - | 2.6 | ديسيبل | ||
| متوسط قوة التشغيل لجهاز الإرسال OFF ، كل حارة | POFF | - | - | -30 | ديسيبل | ||
| ضجيج الكثافة النسبية | رين | - | - | -128 | ديسيبل / هرتز | ||
| تحمل خسارة العودة البصرية | - | - | 20 | ديسيبل | |||
| انعكاس المرسل | - | - | -12 | ديسيبل | |||
| تعريف قناع العين المرسل | متوافق مع IEEE802.3ba | ||||||
| خصائص جهاز الاستقبال | |||||||
| نوع المستقبل | دبوس | ||||||
| معدل البيانات لكل حارة | - | 10.3125 | - | جيجابت / ثانية | |||
| الأطوال الموجية لمركز لين | λ0 | 1264.5 | 1277.5 | نانومتر | |||
| λ1 | 1284.5 | 1297.5 | |||||
| λ2 | 1304.5 | 1317.5 | |||||
| λ3 | 1324.5 | 1337.5 | |||||
| متوسط قوة الاستقبال ، كل حارة | PIN1 | -13.7 | - | 2.3 | ديسيبل | ||
| عتبة الضرر | DT | 3.3 | - | - | ديسيبل | ||
| طاقة جهاز الاستقبال (OMA) ، كل حارة (بحد أقصى) | - | - | 3.5 | ديسيبل | |||
| الفرق في قدرة الاستقبال بين أي مسارين (OMA) (الحد الأقصى) | - | - | 7.5 | ديسيبل | |||
| حساسية جهاز الاستقبال (OMA) ، كل حارة (بحد أقصى) | Sen1 | - | - | -11.5 | ديسيبل | 1 | |
| حساسية جهاز الاستقبال المجهدة (OMA) ، كل حارة (بحد أقصى) | Sen1 | - | - | -9.6 | ديسيبل | ||
| تردد القطع العلوي الكهربائي للمستقبل ثلاثي الأبعاد ، كل حارة | - | - | 12.3 | جيجاهرتز | |||
| انعكاس المتلقي | RFL | - | - | -26 | ديسيبل | ||
| تأكيد LOS | لوسا | -30 | - | - | ديسيبل | ||
| إلغاء التأكيد | LOSD | - | - | -15 | ديسيبل | ||
| التباطؤ LOS | LOSH | 0.5 | 3 | 5 | ديسيبل | ||
| ملحوظات | |||||||
| 1. BER = 1E-12 ، تم قياسه باستخدام PRBS31@10.3125Gbps | |||||||
