مكان المنشأ:
ووهان الصين
اسم العلامة التجارية:
Springtek
إصدار الشهادات:
ISO9001 RoHS FCC CE
رقم الموديل:
S-QS4031M2K-CD

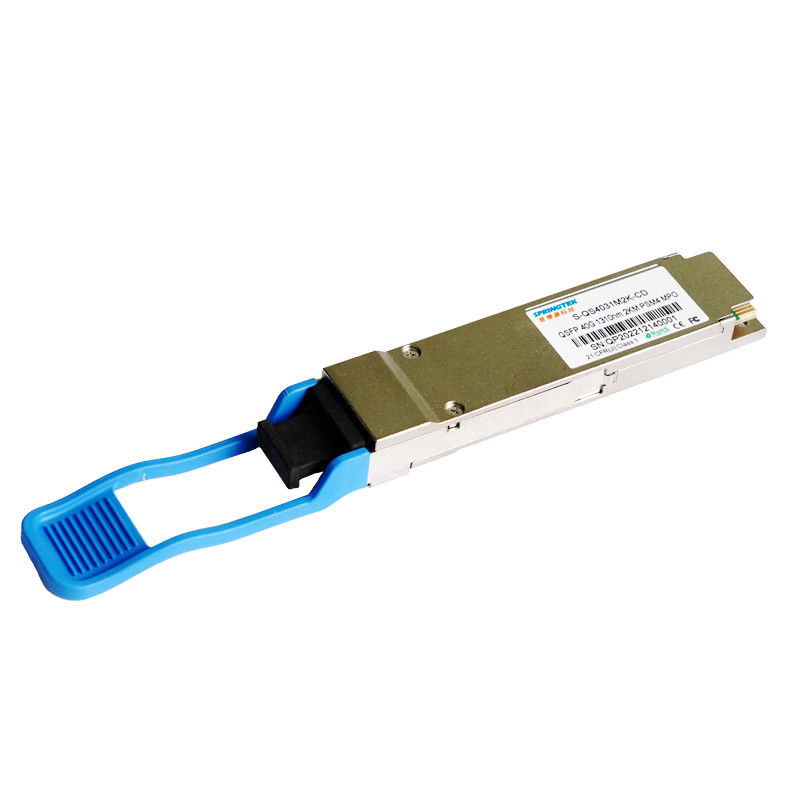

العرعر المتوافق 40Gbps 1310nm 2Km PSM4 QSFP + وحدة الإرسال والاستقبال البصرية
معلومات الطلبية
| رقم القطعة | وصف المنتج |
| S-QS4031M2K-CD | QSFP + ، 40 جيجابت في الثانية ، PSM4 ، 1310 نانومتر ، SM ، MPO ، 2 كم ، 0 درجة مئوية ~ + 70 درجة مئوية ، مع DDM |
وصف
تم تصميم جهاز الإرسال والاستقبال Springtek QSFP + 40G-PSM4 لتلبية متطلبات وصلات إيثرنت 40G عبر SMF حتى 2 كم.وهو متوافق مع QSFP + MSA و IEEE 802.3ba.إنه فعال من حيث التكلفة ، واستهلاك منخفض للطاقة مع مصدر طاقة واحد 3.3 فولت.إنها مُصنَّعة من غلاف معدني بالكامل وصغير الحجم للحصول على أداء فائق للتوصيل الكهرومغناطيسي (EMI).
سمات
معدل بيانات يصل إلى 11.2 جيجابت في الثانية لكل قناة
الموصل البصري MPO (IEC61754-7-1)
انخفاض استهلاك الطاقة 3.5 واط (حد أقصى)
طول الإرسال يصل إلى 2 كم
جهاز إرسال مع 4 قنوات ليزر 1310nm DFB
جهاز استقبال مع 4 قنوات للكشف عن صور PIN
درجة حرارة علبة التشغيل: من 0 إلى 70 درجة مئوية
متوافق مع RoHS (خالٍ من الرصاص)
التطبيقات
جهاز التوجيه التبديل و HBA
40 جيجا إيثرنت
Infiniband QDR و DDR و SDR
لوحة الكترونية معززة عالية الأداء
الحد الأقصى لالتقييمات المطلقة
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| جهد مزود الطاقة | Vcc | 0 | 3.8 | الخامس | |
| مدى درجة حرارة التخزين | تس | -40 | 85 | درجة مئوية | |
| الرطوبة النسبية - التخزين | رس | 0 | 95 | ٪ | |
| الرطوبة النسبية - أثناء التشغيل | را | 0 | 85 | ٪ |
ظروف التشغيل الموصى بها
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| نطاق درجة حرارة تشغيل الحالة | ح | 0 | - | 70 | درجة مئوية |
| جهد مزود الطاقة | الخامسنسخة | 3.14 | 3.3 | 3.47 | الخامس |
| إجمالي استهلاك الطاقة | ص | - | - | 3.5 | دبليو |
| معدل البيانات لكل حارة | BR | - | 10.3125 | - | جيجابت في الثانية |
الخصائص الكهربائية
| الخصائص الكهربائية لجهاز الإرسال | ||||||
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة | ملحوظة |
| تأرجح جهد الإدخال التفاضلي | الخامسفي | 200 | - | 800 | بالسيارات | |
| مقاومة المدخلات التفاضلية Tx | ضفي | - | 100 | - | Ω | |
| خسارة إرجاع المدخلات التفاضلية | لكل IEEE P802.3ba 86A.4.1.1 | ديسيبل | 10 ميجا هرتز إلى 11.1 جيجا هرتز | |||
| التفاضل لخسارة إرجاع المدخلات المشتركة | 10 | - | - | ديسيبل | 10 ميجا هرتز إلى 11.1 جيجا هرتز | |
| J2 Jitter التسامح | J2T | 0.17 | - | - | واجهة المستخدم | لكل IEEE P802.3ba 86A.4.1 |
| J9 Jitter التسامح | J9T | 0.29 | - | - | واجهة المستخدم | |
| الخصائص الكهربائية لجهاز الاستقبال | ||||||
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة | |
| تأرجح الجهد الناتج التفاضلي | الخامسخارج | 400 | - | 850 | بالسيارات | |
| مقاومة الإخراج التفاضلي Rx | ضخارج | - | 100 | - | Ω | |
| خسارة عودة الخرج التفاضلي | لكل IEEE P802.3ba 86A.4.2.1 | ديسيبل | 10 ميجا هرتز إلى 11.1 جيجا هرتز | |||
| خسارة عودة خرج الوضع المشترك | لكل IEEE P802.3ba 86A.4.2.2 | ديسيبل | 10 ميجا هرتز إلى 11.1 جيجا هرتز | |||
| وقت انتقال الإخراج ، 20٪ إلى 80٪ | 28 | - | - | ملاحظة | لكل IEEE P802.3ba 86A.4.2 | |
| خرج J2 Jitter | J2O | - | - | 0.42 | واجهة المستخدم | |
| خرج J9 Jitter | J9O | - | - | 0.65 | واجهة المستخدم | |
الخصائص البصرية
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة | ملحوظات | |
| خصائص المرسل | |||||||
| نوع الليزر | DFB | ||||||
| معدل البيانات لكل حارة | - | - | 10.3125 | - | جيجابت / ثانية | ||
| الأطوال الموجية لمركز لين | λ0 | 1260 | 1360 | نانومتر | |||
| نسبة قمع الوضع الجانبي | SMSR | 30 | - | - | ديسيبل | ||
| إجمالي متوسط قوة الإطلاق | PT | - | - | 5 | ديسيبل | ||
| متوسط قوة الإطلاق ، كل حارة | العبوة | -8.2 | - | 0.5 | ديسيبل | ||
| سعة التعديل البصري ، كل حارة | OMA | -5.2 | - | 2.0 | ديسيبل | ||
| الفرق في قوة الإطلاق بين أي مسارين (OMA) | - | - | 5 | ديسيبل | |||
| إطلاق الطاقة في OMA ناقص TDP ، كل حارة | -4.8 | - | - | ديسيبل | |||
| نسبة الانقراض | ER | 3.5 | - | - | ديسيبل | ||
| عقوبة تشتت المرسل | TDP | - | - | 2.6 | ديسيبل | ||
| متوسط قوة التشغيل لجهاز الإرسال OFF ، كل حارة | POFF | - | - | -30 | ديسيبل | ||
| ضجيج الكثافة النسبية | رين | - | - | -128 | ديسيبل / هرتز | ||
| تحمل خسارة العودة البصرية | - | - | 12 | ديسيبل | |||
| تعريف قناع العين المرسل | متوافق مع IEEE802.3ba | ||||||
| خصائص جهاز الاستقبال | |||||||
| نوع المستقبل | دبوس | ||||||
| الأطوال الموجية لمركز لين | λ | 1260 | 1360 | نانومتر | |||
| متوسط قوة الاستقبال ، كل حارة | PIN1 | -12.6 | - | 2.3 | ديسيبل | ||
| عتبة الضرر | DT | 3 | - | - | ديسيبل | ||
| حساسية جهاز الاستقبال (OMA) ، كل حارة (بحد أقصى) | Sen1 | - | - | -12.6 | ديسيبل | 1 | |
| تأكيد LOS | لوسا | -30 | - | - | ديسيبل | ||
| إلغاء التأكيد | LOSD | - | - | -15 | ديسيبل | ||
| التباطؤ LOS | LOSH | 0.5 | - | 6 | ديسيبل | ||
| ملحوظات | |||||||
| 1. BER = 1E-12، تم القياس بـ PRBS31@10.3125Gbps | |||||||
