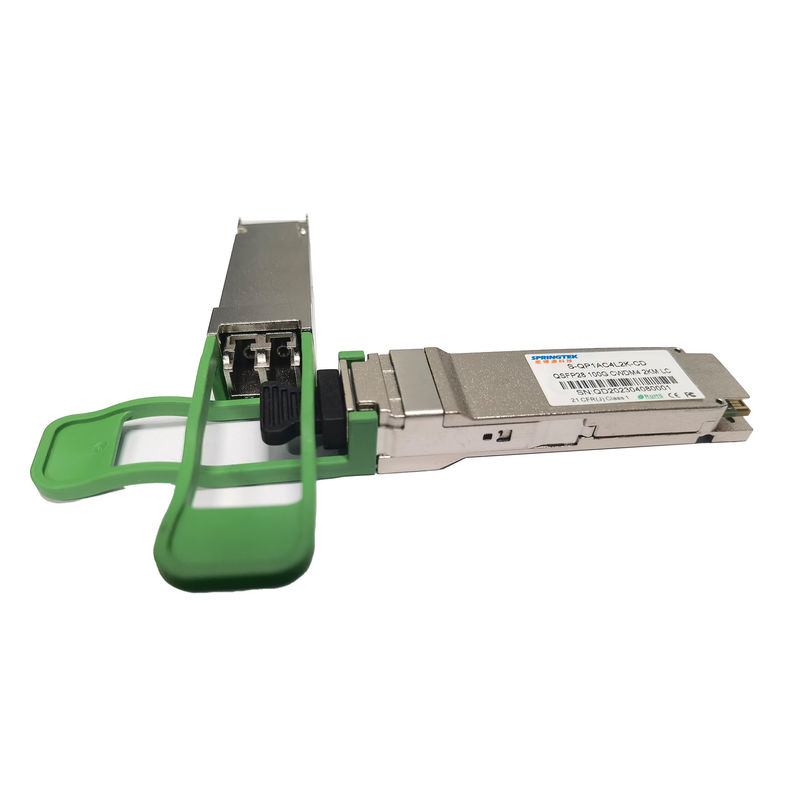

CWDM4 2Km 100G QSFP28 وحدة الإرسال والاستقبال البصرية CiscoLC متوافقة مع أجهزة الإرسال والاستقبال

CWDM4 2Km 100G QSFP28 وحدة الإرسال والاستقبال البصرية CiscoLC متوافقة مع أجهزة الإرسال والاستقبال

CWDM4 100G QSFP28 أجهزة الإرسال والاستقبال

2Km 100G QSFP28 أجهزة الإرسال والاستقبال

qsfp28 جهاز الإرسال والاستقبال

مكان المنشأ:

ووهان الصين

اسم العلامة التجارية:

Springtek

إصدار الشهادات:

ISO9001 RoHS FCC CE

رقم الموديل:

S-QP1AC4L2K-CD

اتصل بنا
اطلب اقتباس
تفاصيل المنتج
معدل البيانات:
QSFP28100 جرام
الطول الموجي:
CWDM4
التوافق::
سيسكو ، جونيبر ، إتش بي ، أريستا ، ألكاتيل ، أفايا ، نوكيا ، إلخ.
موصل:
LC البسيط
مسافة:
2 كم
نوع الألياف:
SMF
درجة حرارة:
0 ~ 70 درجة مئوية
ضمان:
3 سنوات
شروط الدفع والشحن
الحد الأدنى لكمية
حاسب شخصي 1
الأسعار
Get Latest Price
تفاصيل التغليف
حزمة فردية أو 10 قطعة / منصة نقالة أو 20 قطعة / منصة نقالة
وقت التسليم
3 ~ 5 أيام عمل
شروط الدفع
تي / ت
القدرة على العرض
150-200 ألف شهريًا
وصف المنتج

QSFP28 وحدة الإرسال والاستقبال البصرية Cisco 100Gbps CWDM4 2Km LC المتوافقة

S-QP1AC4L2K-CD 221109.pdf



معلومات الطلبية

رقم القطعة

وصف المنتج

س-سص1AC4L2K-CD

سSFP28و 100جيجابت في الثانية ،1271-1331نانومترسمLC ، 2 كم ، 0 درجة مئوية ~ + 70 درجة مئوية ، مع DDMو



وصف

تم تصميم جهاز الإرسال والاستقبال Springtek CWDM4 QSFP28 بسرعة 100 جيجابت في الثانية لتلبية متطلبات روابط البيانات 100G عبر SMF حتى 2 كم.إنه متوافق مع QSFP28 MSA و 100G CLR4 و CWDM4 MSA و IEEE 802.3bm.إنه فعال من حيث التكلفة ، واستهلاك منخفض للطاقة مع مصدر طاقة واحد 3.3 فولت.تحتوي الوحدة على معدل بت إجمالي يصل إلى 103.1 جيجابت في الثانية عن طريق مضاعفة 4 ممرات بصرية CWDM مستقلة ، كل حارة قادرة على نقل 25.78125 جيجابت / ثانية عبر 2 كم SMF.إنها مُصنَّعة من غلاف معدني بالكامل وصغير الحجم للحصول على أداء فائق للتوصيل الكهرومغناطيسي (EMI).



سمات

  • عامل الشكل QSFP28 القابل للتوصيل الساخن
  • يدعم معدل بت إجمالي يصل إلى 103.1 جيجابت / ثانية
  • الواجهة الضوئية LC المزدوجة
  • 4x25G / s 850nm VCSEL مرسل ، كاشف صفيف PIN
  • انخفاض استهلاك الطاقة 3.5 واط
  • ينطبق على اتصال SMF 2 كم
  • غلاف معدني بالكامل للحصول على أداء فائق للتداخل الكهرومغناطيسي
  • واجهة إدارة IIC
  • مصدر طاقة واحد + 3.3 فولت

  • درجة حرارة التشغيل: 0 إلى + 70 درجة مئوية

  • متوافق مع RoHS (خالٍ من الرصاص)

التطبيقات

  • 100G إيثرنت
  • روابط بصرية أخرى



الحد الأقصى لالتقييمات المطلقة

معامل رمز دقيقة النوع الأعلى وحدة
جهد مزود الطاقة Vcc -0.5   4 الخامس
مدى درجة حرارة التخزين تس -40   85 درجة مئوية
الرطوبة النسبية - التخزين رس 0   95 ٪
الرطوبة النسبية - أثناء التشغيل را 0   85 ٪



ظروف التشغيل الموصى بها

معامل رمز دقيقة النوع الأعلى وحدة
نطاق درجة حرارة تشغيل الحالة ح 0 - 70 درجة مئوية
جهد مزود الطاقة الخامسنسخة 3.14 3.3 3.47 الخامس
إجمالي استهلاك الطاقة ص - - 3.5 دبليو
معدل البيانات BR - 25.78125 - جيجابت في الثانية



الخصائص الكهربائية

الخصائص الكهربائية لجهاز الإرسال
معامل رمز دقيقة النوع الأعلى وحدة
تأرجح جهد الإدخال التفاضلي الخامسفي 180 - 900 بالسيارات
مقاومة المدخلات التفاضلية Tx ضفي - 100 - Ω
عدم تطابق الإنهاء التفاضلي   - - 10 ٪
خسارة إرجاع المدخلات التفاضلية   لكل 100 جرام CLR4 MSA ديسيبل
فقدان عودة إدخال الوضع المشترك   لكل 100 جرام CLR4 MSA ديسيبل
الخصائص الكهربائية لجهاز الاستقبال
معامل رمز دقيقة النوع الأعلى وحدة
تأرجح الجهد الناتج التفاضلي الخامسخارج 300 - 1200 بالسيارات
مقاومة الإخراج التفاضلي Rx ضخارج - 100 - Ω
عدم تطابق الإنهاء التفاضلي   - - 10 ٪
خسارة عودة الخرج التفاضلي   لكل 100 جرام CLR4 MSA ديسيبل
خسارة عودة خرج الوضع المشترك   لكل 100 جرام CLR4 MSA ديسيبل



الخصائص البصرية

معامل رمز دقيقة النوع الأعلى وحدة ملحوظات
خصائص المرسل
معدل الإشارة لكل حارة   25.78125 GBd 1
أطوال موجات مركز الحارة (النطاق) λ 1264.5 1271 1277.5 نانومتر
1284.5 1291 1297.5
1304.5 1311 1317.5
1324.5 1331 1337.5
إجمالي متوسط ​​قوة الإطلاق العبوس     10.5 ديسيبل
متوسط ​​قوة الإطلاق لكل مسار TXPx -6.5   2.5 ديسيبل
نسبة الانقراض ER 3.5     ديسيبل
نسبة قمع الوضع الجانبي SMSR 30     ديسيبل
ضجيج الكثافة النسبية رين     -130 ديسيبل / هرتز
انعكاس المرسل       -12 ديسيبل





تعريف قناع العين المرسل

{X1 ، X2 ، X3 ، Y1 ، Y2 ، Y3}

  {0.31 ، 0.4 ، 0.45 ، 0.34 ، 0.38 ، 0.4} 1
خصائص جهاز الاستقبال
معدل الإشارة لكل حارة   25.78125 GBd 3
أطوال موجات مركز الحارة (النطاق) λ 1264.5 1271 1277.5 نانومتر
1284.5 1291 1297.5
1304.5 1311 1317.5
1324.5 1331 1337.5
تلقي التشبع (OMA) لكل حارة Rmax 2.5

حساسية المتلقي غير المجهدة

(OMA) لكل حارة

Rxsens     -10 ديسيبل 1،2،3
انعكاس المتلقي       -26 ديسيبل
لوس إزالة التوكيد البصري PD     -11.6 ديسيبل
تأكيد بصري بنسلفانيا -24   -13.6
التباطؤ LOS   0.5     ديسيبل
ملحوظات
  1. نسبة الإصابة 5E-5.
  2. يقاس باستخدام PRBS 231-1 نموذج اختبار ، @ 25.78 جيجابت / ثانية ، BER <5E-5 ، لكل قناة.
  3. القيمة الدنيا مفيدة ، تساوي min Tx OMA مع ER لانهائي وأقصى خسارة لإدخال القناة.
  4. قيمة الطاقة ودقة الطاقة مع تشغيل جميع القنوات
