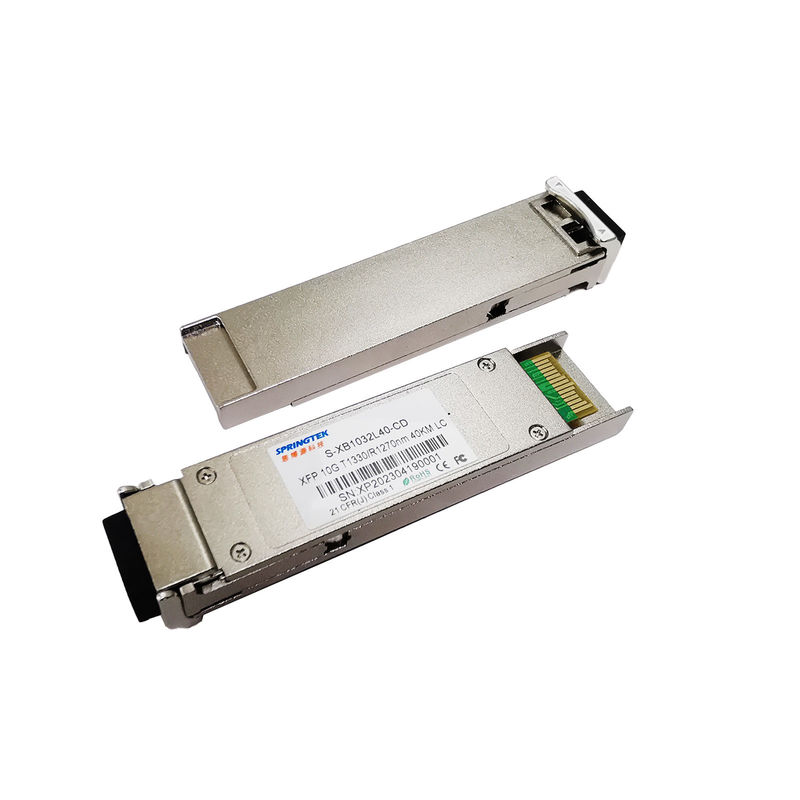

BIDI 40KM 1330nm 1270nm أحادية الألياف 10G XFP جهاز الإرسال والاستقبال BX XFP LC الوحدات الضوئية

BIDI 40KM 1330nm 1270nm أحادية الألياف 10G XFP جهاز الإرسال والاستقبال BX XFP LC الوحدات الضوئية

1270nm 10G جهاز استلام XFP,1330nm 10G XFP جهاز استلام,BX XFP وحدات البصرية LC

1330nm 10G XFP Transceiver

BX XFP LC Optical Modules

مكان المنشأ:

ووهان الصين

اسم العلامة التجارية:

Springtek

إصدار الشهادات:

ISO9001 RoHS FCC CE

رقم الموديل:

S-XB1032L40-CD

اتصل بنا
اطلب اقتباس
تفاصيل المنتج
معدل البيانات:
XFP 10G
الطول الموجي:
T1330 / R1270nm
التوافق::
محايد ، OEM ، متوافق
الموصل:
LC
مسافة:
40 كم
نوع الألياف:
SMF
الحرارة:
0 ~ 70 درجة مئوية
الضمان:
3 سنوات
شروط الدفع والشحن
الحد الأدنى لكمية
حاسب شخصي 1
الأسعار
Get Latest Price
تفاصيل التغليف
حزمة فردية أو 10 قطعة / منصة نقالة أو 20 قطعة / منصة نقالة
وقت التسليم
3 ~ 5 أيام عمل
شروط الدفع
تي / ت
القدرة على العرض
50-80 ألف في الشهر
وصف المنتج

XFP 10G BIDI 40KM 1330nm 1270nm جهاز إرسال واستقبال أحادي الألياف 10Gbase BX XFP LC الوحدات البصرية

S-XB1032L40-CD 221109.pdf



معلومات الطلبية

رقم القطعة وصف المنتج

S-XB1032L40-CD

BIDI ، XFP ، 10 جيجابت في الثانية ، Tx1330 / Rx1270nm ، SM ، 40 كم ، LC 0 درجة مئوية ~ + 70 درجة مئوية ، مع DDM



وصف

تتوافق وحدة Springtek XFP + BIDI مع اتفاقية 10G صغيرة الحجم القابلة للتوصيل (XFP) متعددة المصادر (MSA) ، وتدعم معدل البيانات من 9.953 إلى 11.1 جيجابت في الثانية ، ومسافة نقل تصل إلى 40 كم على SMF.



تشتمل وحدة الإرسال والاستقبال على جهاز إرسال مزود بليزر DFB 1330 نانومتر وجهاز استقبال مع الثنائي الضوئي PIN.جهاز الإرسال والاستقبال منفصلان ضمن نطاق درجة حرارة واسع ويوفران تبديدًا مثاليًا للحرارة ودرعًا كهرومغناطيسيًا ممتازًا ، مما يتيح كثافة منافذ عالية لأنظمة إيثرنت بسرعة 10 جيجابت.



سمات

  • يدعم معدلات بت من 9.953 جيجابت / ثانية إلى 11.1 جيجابت / ثانية
  • بصمة XFP قابلة للتوصيل السريع ، وتشخيصات رقمية مدمجة
  • أقصى طول للوصلة 40 كم مع SMF
  • 1330nm DFB ليزر و PIN ضوئي
  • حزمة XFP MSA مع موصل LC مزدوج
  • لا حاجة لساعة مرجعية
  • مصدر طاقة واحد + 3.3 فولت
  • تبديد الطاقة <1.5 واط
  • متوافق مع RoHS
  • نطاق درجة الحرارة: 0 إلى + 70 درجة مئوية



التطبيقات

  • SONET OC-192 و SDH STM-64 بسرعة 9.953 جيجابت في الثانية
  • 10GBASE-LR / LW 10G إيثرنت
  • 1200-SM-LL-L 10G قناة ليفية
  • 10 جيجابت فوق G.709 بسرعة 11.09 جيجابت في الثانية
  • OC192 عبر FEC بسرعة 10.709 جيجابت في الثانية
  • وصلات بصرية أخرى تصل إلى 11.1 جيجابت في الثانية



الحد الأقصى لالتقييمات المطلقة

معامل رمز دقيقة النوع الأعلى وحدة
جهد مزود الطاقة Vcc -0.5   4.5 الخامس
مدى درجة حرارة التخزين تس -40   +85 درجة مئوية
الرطوبة النسبية - أثناء التشغيل را 5   85 ٪



ظروف التشغيل الموصى بها

معامل رمز دقيقة النوع الأعلى وحدة
نطاق درجة حرارة تشغيل الحالة ح 0   +70 درجة مئوية
جهد مزود الطاقة الخامسنسخة 3.135 3.30 3.465 الخامس
العرض الحالي أنانسخة     500 مللي أمبير
معدل البيانات BR 9.953   11.1 جيجابت في الثانية



الخصائص البصرية والكهربائية

الخصائص الكهربائية لجهاز الإرسال
معامل رمز دقيقة عادي الأعلى وحدة ملحوظات
مركز الطول الموجي λ ج 1320 1330 1340 نانومتر
العرض الطيفي (-20 ديسيبل) Δλ     1 نانومتر
نسبة قمع الوضع الجانبي SMSR 30     ديسيبل
متوسط ​​انتاج الطاقة صخارج -1   +5 ديسيبل 1
نسبة الانقراض ER 3.5     ديسيبل
تفاضل تأرجح إدخال البيانات الخامسفي 180   950 بالسيارات 2
المدخلات التفاضلية المعاوقة ضفي 90 100 110 Ω
TX تعطيل إبطال   2.0   Vcc الخامس
يُمكَِن   0   0.8 الخامس
الخصائص الكهربائية لجهاز الاستقبال
معامل رمز دقيقة النوع الأعلى وحدة ملحوظات
مركز الطول الموجي λ ج 1260 1270 1280 نانومتر
المتلقي حساسية       -15 ديسيبل 3
جهاز الاستقبال الزائد   0.5     ديسيبل 3
إلغاء التأكيد لوسد     -16 ديسيبل
تأكيد LOS لوسأ -26     ديسيبل
التباطؤ LOS   0.5   4 ديسيبل
تفاضل تأرجح إخراج البيانات الخامسخارج 400 600 800 بالسيارات 2
لوس عالي 2.0   Vcc الخامس
قليل     0.8 الخامس
ملحوظات

1. يتم إطلاق الطاقة الضوئية إلى SMF.

2. داخليا AC- إلى جانب.

3. مقاسة مع PRBS 231-1 نموذج اختبار @ 9953Mbps ، BER ≤1 × 10-12.
