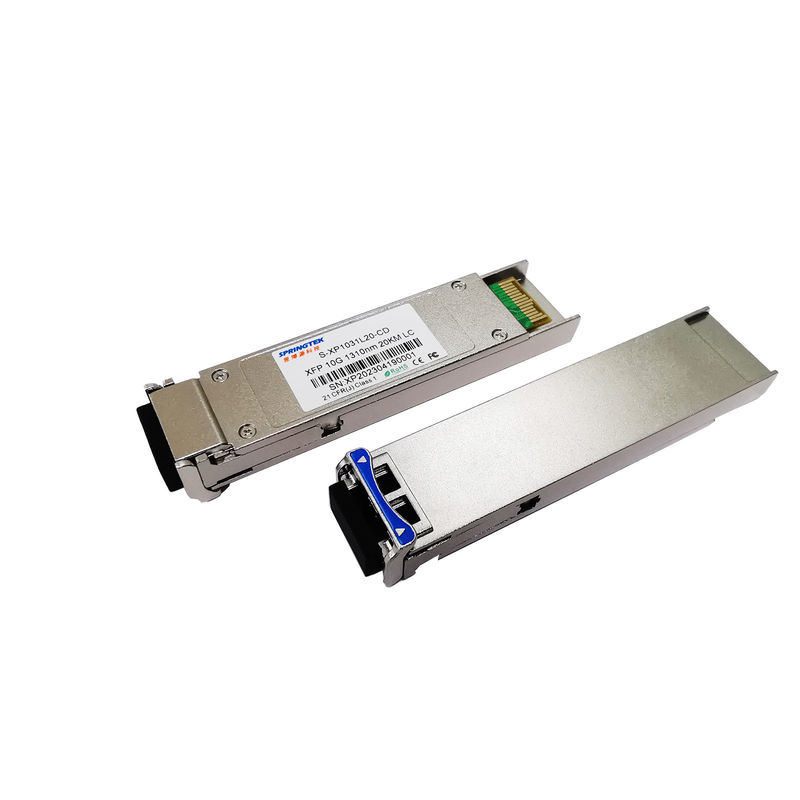

دوبلكس 20 كم 1310 نانومتر LC DDM LR وحدة الإرسال والاستقبال الضوئية 10G XFP 20 كجم

دوبلكس 20 كم 1310 نانومتر LC DDM LR وحدة الإرسال والاستقبال الضوئية 10G XFP 20 كجم

وحدة 10G XFP Transceiver 20KM,مرسلة LR بصرية 10G XFP,1310nm Xfp 10ge Lr

LR Optical ​10G XFP Transceiver

1310nm Xfp 10ge Lr

مكان المنشأ:

ووهان الصين

اسم العلامة التجارية:

Springtek

إصدار الشهادات:

ISO9001 RoHS FCC CE

رقم الموديل:

S-XP1031L20-CD

اتصل بنا
اطلب اقتباس
تفاصيل المنتج
معدل البيانات:
XFP 10G 20 كم
الطول الموجي:
1310 نانومتر
التوافق::
Neuter, OEM Cisco,Juniper,Alcatel,Delletc. Neuter و OEM Cisco و Juniper و Alcatel و Dellet
الموصل:
LC
مسافة:
20 كم
نوع الألياف:
SMF
الحرارة:
0 ~ 70 درجة مئوية
الضمان:
3 سنوات
شروط الدفع والشحن
الحد الأدنى لكمية
حاسب شخصي 1
الأسعار
Get Latest Price
تفاصيل التغليف
حزمة فردية أو 10 قطعة / منصة نقالة أو 20 قطعة / منصة نقالة
وقت التسليم
3 ~ 5 أيام عمل
شروط الدفع
تي / ت
القدرة على العرض
100-150 ألف في الشهر
وصف المنتج

10G XFP Duplex 20km 1310nm LC DDM LR Optical Transceiver Module XFP 20KM

S-XP1031L20-CD 221109.pdf



معلومات الطلبية

رقم القطعة وصف المنتج
S-XP1031L20-CD XFP ، 10 جيجابت في الثانية ، 1310 نانومتر ، SMF ، 20 كم ، LC ، 0 درجة مئوية ~ + 70 درجة مئوية ، مع DDM



وصف

تتوافق وحدة Springtek XFP مع الاتفاقية متعددة المصادر (MSA) القابلة للتوصيل بعامل الشكل الصغير (XFP) 10G ، وتدعم معدل البيانات من 9.953 إلى 11.1 جيجابت في الثانية ، ومسافة نقل تصل إلى 20 كم على SMF.

تشتمل وحدة جهاز الإرسال والاستقبال على جهاز إرسال مزود بليزر DFB بقوة 1310 نانومتر وجهاز استقبال به ثنائي ضوئي PIN.جهاز الإرسال والاستقبال منفصلان ضمن نطاق درجة حرارة واسع ويوفران تبديدًا مثاليًا للحرارة ودرعًا كهرومغناطيسيًا ممتازًا ، مما يتيح كثافة منافذ عالية لأنظمة إيثرنت بسرعة 10 جيجابت.



سمات

  • يدعم معدلات بت من 9.953 جيجابت / ثانية إلى 11.1 جيجابت / ثانية
  • بصمة XFP قابلة للتوصيل السريع ، وتشخيصات رقمية مدمجة
  • أقصى طول للوصلة 20 كم مع SMF
  • 1310 نانومتر DFB ليزر و PIN ضوئي
  • حزمة XFP MSA مع موصل LC مزدوج
  • لا حاجة لساعة مرجعية
  • مصدر طاقة واحد + 3.3 فولت
  • تبديد الطاقة <1.5 واط
  • متوافق مع RoHS
  • نطاق درجة الحرارة: 0 إلى + 70 درجة مئوية



التطبيقات

  • SONET OC-192 و SDH STM-64 بسرعة 9.953 جيجابت في الثانية
  • 10GBASE-LR / LW 10G إيثرنت
  • 1200-SM-LL-L 10G قناة ليفية
  • 10 جيجابت فوق G.709 بسرعة 11.09 جيجابت في الثانية
  • OC192 عبر FEC بسرعة 10.709 جيجابت في الثانية
  • وصلات بصرية أخرى تصل إلى 11.1 جيجابت في الثانية



الحد الأقصى لالتقييمات المطلقة

معامل رمز دقيقة النوع الأعلى وحدة
جهد مزود الطاقة Vcc -0.5   4.5 الخامس
مدى درجة حرارة التخزين تس -40   +85 درجة مئوية
الرطوبة النسبية - أثناء التشغيل را 5   85 ٪

يمكن أن يؤدي أي إجهاد يتجاوز الحد الأقصى للتقييمات إلى ضرر دائم.مواصفات الجهاز مضمونة فقط في ظل ظروف التشغيل الموصى بها.



ظروف التشغيل الموصى بها

معامل رمز دقيقة النوع الأعلى وحدة
نطاق درجة حرارة تشغيل الحالة ح 0   +70 درجة مئوية
جهد مزود الطاقة الخامسنسخة 3.135 3.30 3.465 الخامس
العرض الحالي أنانسخة     500 مللي أمبير
معدل البيانات BR 9.953   11.1 جيجابت في الثانية



الخصائص البصرية والكهربائية

الخصائص الكهربائية لجهاز الإرسال
معامل رمز دقيقة عادي الأعلى وحدة ملحوظات
مركز الطول الموجي λ ج 1270 1310 1350 نانومتر
العرض الطيفي (-20 ديسيبل) Δλ     3 نانومتر
نسبة قمع الوضع الجانبي SMSR 30     ديسيبل
متوسط ​​انتاج الطاقة صخارج -6.5   +0.5 ديسيبل 1
نسبة الانقراض ER 3.5     ديسيبل
تفاضل تأرجح إدخال البيانات الخامسفي 180   950 بالسيارات 2
المدخلات التفاضلية المعاوقة ضفي 90 100 110 Ω
TX تعطيل إبطال   2.0   Vcc الخامس
يُمكَِن   0   0.8 الخامس
الخصائص الكهربائية لجهاز الاستقبال
معامل رمز دقيقة النوع الأعلى وحدة ملحوظات
مركز الطول الموجي λ ج 1260   1600 نانومتر
المتلقي حساسية       -14.5 ديسيبل 3
جهاز الاستقبال الزائد   0.5     ديسيبل 3
إلغاء التأكيد لوسد     -15.5 ديسيبل
تأكيد LOS لوسأ -26     ديسيبل
التباطؤ LOS   0.5   4 ديسيبل
تفاضل تأرجح إخراج البيانات الخامسخارج 400 600 800 بالسيارات 2
لوس عالي 2.0   Vcc الخامس
قليل     0.8 الخامس
ملحوظات

1. يتم إطلاق الطاقة الضوئية إلى SMF.

2. داخليا AC- إلى جانب.

3. مقاسة مع PRBS 231-1 نموذج اختبار @ 9953Mbps ، BER ≤1 × 10-12.
