مكان المنشأ:
ووهان الصين
اسم العلامة التجارية:
Springtek
إصدار الشهادات:
ISO9001 RoHS FCC CE
رقم الموديل:
S-XB1023L40-CD

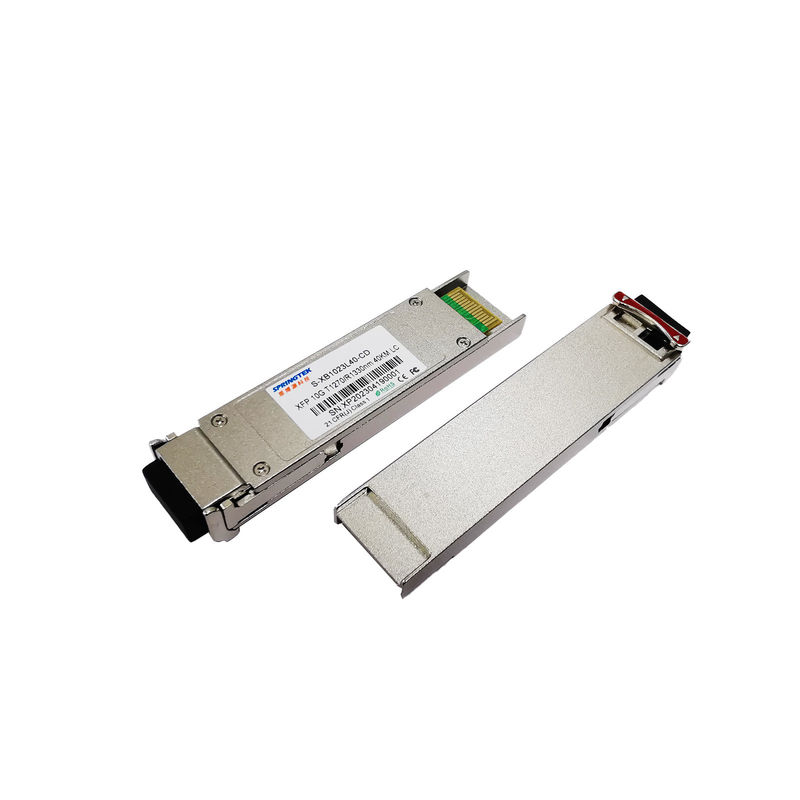

10G XFP BIDI 40km 1270nm / 1330nm LC DDM WDM Simplex وحدة الإرسال والاستقبال الضوئية
معلومات الطلبية
| رقم القطعة | وصف المنتج |
|
S-XB1023L40-CD |
BIDI ، XFP ، 10 جيجابت في الثانية ، Tx1270 / Rx1330nm ، SM ، 40 كم ، LC 0 درجة مئوية ~ + 70 درجة مئوية ، مع DDM |
وصف
تتوافق وحدة Springtek XFP + BIDI مع اتفاقية 10G صغيرة الحجم القابلة للتوصيل (XFP) متعددة المصادر (MSA) ، وتدعم معدل البيانات من 9.953 إلى 11.1 جيجابت في الثانية ، ومسافة نقل تصل إلى 40 كم على SMF.
تشتمل وحدة جهاز الإرسال والاستقبال على جهاز إرسال مزود بليزر DFB بحجم 1270 نانومتر وجهاز استقبال مع ثنائي ضوئي PIN.جهاز الإرسال والاستقبال منفصلان ضمن نطاق درجة حرارة واسع ويوفران تبديدًا مثاليًا للحرارة ودرعًا كهرومغناطيسيًا ممتازًا ، مما يتيح كثافة منافذ عالية لأنظمة إيثرنت بسرعة 10 جيجابت.
سمات
التطبيقات
الحد الأقصى لالتقييمات المطلقة
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| جهد مزود الطاقة | Vcc | -0.5 | 4.5 | الخامس | |
| مدى درجة حرارة التخزين | تس | -40 | +85 | درجة مئوية | |
| الرطوبة النسبية - أثناء التشغيل | را | 5 | 85 | ٪ |
ظروف التشغيل الموصى بها
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| نطاق درجة حرارة تشغيل الحالة | ح | 0 | +70 | درجة مئوية | |
| جهد مزود الطاقة | الخامسنسخة | 3.135 | 3.30 | 3.465 | الخامس |
| العرض الحالي | أنانسخة | 500 | مللي أمبير | ||
| معدل البيانات | BR | 9.953 | 11.1 | جيجابت في الثانية |
الخصائص البصرية والكهربائية
| الخصائص الكهربائية لجهاز الإرسال | |||||||
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة | ملحوظات | |
| مركز الطول الموجي | λ ج | 1260 | 1270 | 1280 | نانومتر | ||
| العرض الطيفي (-20 ديسيبل) | Δλ | 1 | نانومتر | ||||
| نسبة قمع الوضع الجانبي | SMSR | 30 | ديسيبل | ||||
| متوسط انتاج الطاقة | صخارج | -1 | +5 | ديسيبل | 1 | ||
| نسبة الانقراض | ER | 3.5 | ديسيبل | ||||
| تفاضل تأرجح إدخال البيانات | الخامسفي | 180 | 950 | بالسيارات | 2 | ||
| المدخلات التفاضلية المعاوقة | ضفي | 90 | 100 | 110 | Ω | ||
| TX تعطيل | إبطال | 2.0 | Vcc | الخامس | |||
| يُمكَِن | 0 | 0.8 | الخامس | ||||
| الخصائص الكهربائية لجهاز الاستقبال | |||||||
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة | ملحوظات | |
| مركز الطول الموجي | λ ج | 1320 | 1330 | 1340 | نانومتر | ||
| المتلقي حساسية | -15 | ديسيبل | 3 | ||||
| جهاز الاستقبال الزائد | 0.5 | ديسيبل | 3 | ||||
| إلغاء التأكيد | لوسد | -16 | ديسيبل | ||||
| تأكيد LOS | لوسأ | -26 | ديسيبل | ||||
| التباطؤ LOS | 0.5 | 4 | ديسيبل | ||||
| تفاضل تأرجح إخراج البيانات | الخامسخارج | 400 | 600 | 800 | بالسيارات | 2 | |
| لوس | عالي | 2.0 | Vcc | الخامس | |||
| قليل | 0.8 | الخامس | |||||
| ملحوظات | |||||||
|
1. يتم إطلاق الطاقة الضوئية إلى SMF. 2. داخليا AC- إلى جانب. 3. مقاسة مع PRBS 231-1 نموذج اختبار @ 9953Mbps ، BER ≤1 × 10-12. |
|||||||
