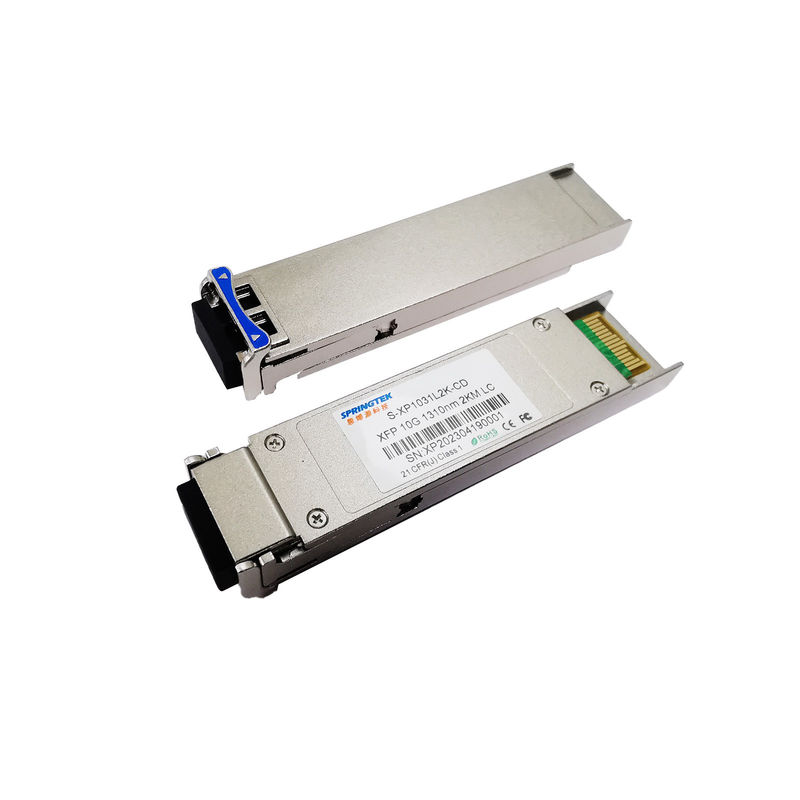

2km DDM SMF LC Optical 10G XFP Transceiver 1310nm الوحدة النمطية المتوافقة

2km DDM SMF LC Optical 10G XFP Transceiver 1310nm الوحدة النمطية المتوافقة

جهاز استقبال XFP بصري 10G,ناقل DDM SMF 10G XFP,جهاز استلام 1310nm 10G XFP

DDM SMF 10G XFP Transceiver

1310nm 10G XFP Transceiver

مكان المنشأ:

ووهان الصين

اسم العلامة التجارية:

Springtek

إصدار الشهادات:

ISO9001 RoHS FCC CE

رقم الموديل:

S-XP1031L2K-CD

اتصل بنا
اطلب اقتباس
تفاصيل المنتج
معدل البيانات:
XFP 10G 2 كم
الطول الموجي:
1310 نانومتر
التوافق::
محايد ، OEM ، وحدة الإرسال والاستقبال البصري المتوافقة
الموصل:
LC
مسافة:
2 كم
نوع الألياف:
SMF
الحرارة:
0 ~ 70 درجة مئوية
الضمان:
3 سنوات
شروط الدفع والشحن
الحد الأدنى لكمية
حاسب شخصي 1
الأسعار
Get Latest Price
تفاصيل التغليف
حزمة فردية أو 10 قطعة / منصة نقالة أو 20 قطعة / منصة نقالة
وقت التسليم
3 ~ 5 أيام عمل
شروط الدفع
تي / ت
القدرة على العرض
100-150 ألف في الشهر
وصف المنتج

2km DDM SMF LC Optical 10G XFP Transceiver وحدة متوافقة 1310nm

S-XP1031L2K-CD 221109.pdf



معلومات الطلب

رقم الجزء وصف المنتج
S-XP1031L2K-CD XFP ، 10Gbps ، 1310nm ، SMF ، 2km ، LC ، 0oC ~ + 70oC ، مع DDM



الوصف

تتوافق وحدة Springtek XFP مع اتفاقية 10G Small Form-Factor Pluggable (XFP) Multi-Source Agreement (MSA) ، ودعم معدل البيانات 9.953 ~ 11.1Gbps ، ومسافة الإرسال تصل إلى 2km على SMF.

تتكون وحدة الإرسال من جهاز إرسال مع ليزر FP 1310nm ومستقبل مع ثنائي ضوئي PIN.يتم فصل جهاز الإرسال والمستقبل ضمن نطاق درجة حرارة واسع ويقدم تبديد حرارة مثالي وتحميط كهرومغناطيسي ممتاز مما يتيح كثافة منفذ عالية لأنظمة 10 GbE.



الخصائص

  • يدعم 9.953Gb / s إلى 11.1Gb / s معدلات البت
  • بصمة XFP قابلة للشحن الساخن، تشخيص رقمي مدمج
  • الحد الأقصى لطول الرابط 2km مع SMF
  • الليزر FP 1310nm والديود الضوئي PIN
  • حزمة XFP MSA مع رابط LC مزدوج
  • لا توجد ساعة مرجعية مطلوبة
  • مصدر طاقة +3.3 فولت واحد
  • تبديد الطاقة < 1.5 واط
  • متوافق مع RoHS
  • نطاق درجة الحرارة:0 إلى +70 درجة مئوية



التطبيقات

  • SONET OC-192& SDH STM-64 عند 9.953Gbps
  • 10GBASE-LR/LW 10G Ethernet
  • 1200-SM-LL-L 10G قناة الألياف
  • 10GE على G.709 عند 11.09Gbps
  • OC192 عبر FEC عند 10.709Gbps
  • روابط بصرية أخرى، تصل إلى 11.1 جيجابت في الثانية



الدرجات القصوى المطلقة

المعلم الرمز دقيقة النوع ماكس الوحدة
تشغيل الكهرباء Vcc -صفر5   4.5 V
نطاق درجة حرارة التخزين (تس) -40   +85 °C
الرطوبة النسبية - العمل RHأوه 5   85 %

أي إجهاد يتجاوز القيم القصوى يمكن أن يؤدي إلى تلف دائم. يتم ضمان مواصفات الجهاز فقط في ظل ظروف التشغيل الموصى بها.



ظروف التشغيل الموصى بها

المعلم الرمز دقيقة النوع ماكس الوحدة
نطاق درجة حرارة تشغيل الحالة Tc 0   +70 °C
تشغيل الكهرباء Vسي سي 3.135 3.30 3.465 V
تيار التوريد أناسي سي     500 mA
معدل البيانات BR 9.953   11.1 جيجابيتس



الخصائص البصرية والكهربائية

الخصائص الكهربائية للجهاز
المعلم الرمز دقيقة نموذجي ماكس الوحدة الملاحظات
طول الموجة المركزي λc 1270 1310 1350 nm
عرض الطيف ((-20dB) Δλ     3 nm
نسبة قمع الوضع الجانبي SMSR 30     ديسيبل
متوسط الطاقة الخارجة (ب)أخرج -ستة5   +0.5 dBm 1
نسبة الانقراض الطوارئ 3.5     ديسيبل
إدخال البيانات التفاضل سوينغ Vفي 180   950 mV 2
عائق التفاضل المدخل Zفي 90 100 110 Ω
قم بإيقاف تشغيل TX قم بإيقاف   2.0   Vcc V
تمكين   0   0.8 V
الخصائص الكهربائية للمستقبل
المعلم الرمز دقيقة النوع ماكس الوحدة الملاحظات
طول الموجة المركزي λc 1260   1600 nm
حساسية المستقبل       أربعة عشر5 dBm 3
الحمل الزائد للمستقبل   0.5     dBm 3
الـ (LOS De-Assert) لوس انجلوسد     -155 dBm
أسعار الدفع لوس انجلوسأ -26     dBm
التهاب النسيج   0.5   4 ديسيبل
إصدار البيانات التفاضلية Vأخرج 400 600 800 mV 2
لوس انجلوس عالية 2.0   Vcc V
منخفضة     0.8 V
الملاحظات

1يتم إطلاق الطاقة الضوئية في SMF.

2-متزاوج داخلياً

3مقاس بـ PRBS 231-1 نمط اختبار @9953Mbps، BER ≤1 × 10-12.
