مكان المنشأ:
ووهان الصين
اسم العلامة التجارية:
Springtek
إصدار الشهادات:
ISO9001 RoHS FCC CE
رقم الموديل:
S-XP1085L03-CD

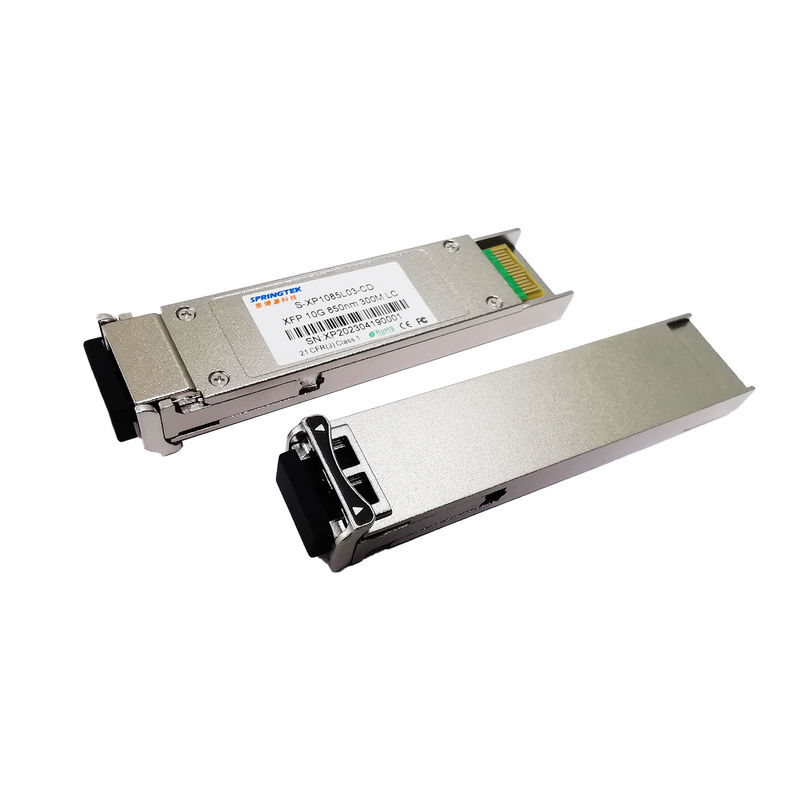

XFP MMF 10G وحدة بصرية متوافقة SR 10Gbps 850nm LC 300m Transceiver
معلومات الطلبية
| رقم القطعة | وصف المنتج |
| S-XP1085L03-CD | XFP ، 10 جيجابت في الثانية ، 850 نانومتر ، مم ، 300 م ، 0 درجة مئوية ~ + 70 درجة مئوية ، مع DDM |
وصف
وحدة Springtek XFP متوافقة مع الاتفاقية متعددة المصادر (MSA) ذات الشكل الصغير القابل للتوصيل بعامل الشكل الصغير (XFP) 10G ، وتدعم معدل البيانات من 9.953 إلى 11.1 جيجابت في الثانية ، ومسافة نقل تصل إلى 300 متر مع OM3 MMF.
تتكون وحدة الإرسال والاستقبال من جهاز إرسال مع ليزر 850 نانومتر VCSEL وجهاز استقبال مع الثنائي الضوئي PIN.جهاز الإرسال والاستقبال منفصلان ضمن نطاق درجة حرارة واسع ويوفران تبديدًا مثاليًا للحرارة ودرعًا كهرومغناطيسيًا ممتازًا ، مما يتيح كثافة منافذ عالية لأنظمة إيثرنت بسرعة 10 جيجابت.
سمات
التطبيقات
الحد الأقصى لالتقييمات المطلقة
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| جهد مزود الطاقة | Vcc | -0.5 | 4.5 | الخامس | |
| مدى درجة حرارة التخزين | تس | -40 | +85 | درجة مئوية | |
| الرطوبة النسبية - أثناء التشغيل | را | 5 | 85 | ٪ |
يمكن أن يؤدي أي إجهاد يتجاوز الحد الأقصى للتقييمات إلى ضرر دائم.مواصفات الجهاز مضمونة فقط في ظل ظروف التشغيل الموصى بها.
ظروف التشغيل الموصى بها
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| نطاق درجة حرارة تشغيل الحالة | ح | 0 | +70 | درجة مئوية | |
| جهد مزود الطاقة | الخامسنسخة | 3.135 | 3.30 | 3.465 | الخامس |
| العرض الحالي | أنانسخة | 500 | مللي أمبير | ||
| معدل البيانات | BR | 9.953 | 11.1 | جيجابت في الثانية |
الخصائص البصرية والكهربائية
| الخصائص الكهربائية لجهاز الإرسال | |||||||
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة | ملحوظات | |
| مركز الطول الموجي | λ ج | 840 | 850 | 860 | نانومتر | ||
| العرض الطيفي (RMS) | Δλ | 0.45 | نانومتر | ||||
| نسبة قمع الوضع الجانبي | SMSR | - | - | - | ديسيبل | ||
| متوسط انتاج الطاقة | صخارج | -6.5 | -0.5 | ديسيبل | 1 | ||
| نسبة الانقراض | ER | 3.0 | ديسيبل | ||||
| تفاضل تأرجح إدخال البيانات | الخامسفي | 180 | 950 | بالسيارات | 2 | ||
| المدخلات التفاضلية المعاوقة | ضفي | 90 | 100 | 110 | Ω | ||
| TX تعطيل | إبطال | 2.0 | Vcc | الخامس | |||
| يُمكَِن | 0 | 0.8 | الخامس | ||||
| الخصائص الكهربائية لجهاز الاستقبال | |||||||
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة | ملحوظات | |
| مركز الطول الموجي | λ ج | 840 | 860 | نانومتر | |||
| المتلقي حساسية | -10.5 | ديسيبل | 3 | ||||
| جهاز الاستقبال الزائد | 0.5 | ديسيبل | 3 | ||||
| إلغاء التأكيد | لوسد | -12 | ديسيبل | ||||
| تأكيد LOS | لوسأ | -26 | ديسيبل | ||||
| التباطؤ LOS | 0.5 | 4 | ديسيبل | ||||
| تفاضل تأرجح إخراج البيانات | الخامسخارج | 400 | 600 | 800 | بالسيارات | 2 | |
| لوس | عالي | 2.0 | Vcc | الخامس | |||
| قليل | 0.8 | الخامس | |||||
| ملحوظات | |||||||
|
1. يتم إطلاق الطاقة الضوئية في MMF. 2. داخليا AC- إلى جانب. 3. مقاسة مع PRBS 231-1 نموذج اختبار @ 9953Mbps ، BER ≤1 × 10-12. |
|||||||
