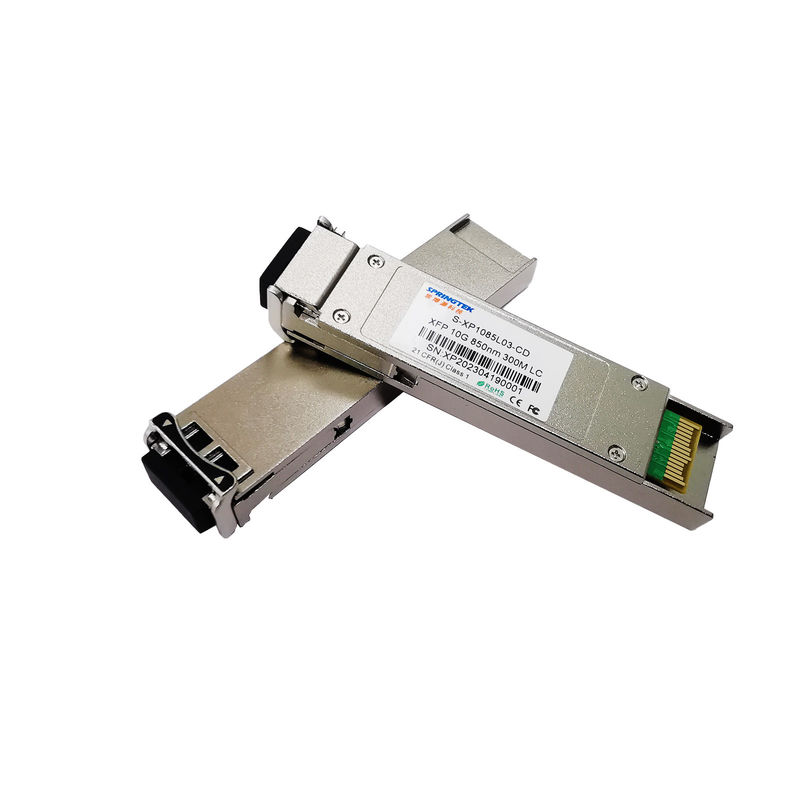

OEM XFP VCSEL 300m جهاز الإرسال والاستقبال 10 جيجابت في الثانية SR 850 نانومتر 300 متر الوحدة البصرية

OEM XFP VCSEL 300m جهاز الإرسال والاستقبال 10 جيجابت في الثانية SR 850 نانومتر 300 متر الوحدة البصرية

وحدة OEM xfp

وحدة 850nm xfp

XFP Transceiver

مكان المنشأ:

ووهان الصين

اسم العلامة التجارية:

Springtek

إصدار الشهادات:

ISO9001 RoHS FCC CE

رقم الموديل:

S-XP1085L03-CD

اتصل بنا
اطلب اقتباس
تفاصيل المنتج
معدل البيانات:
10 جيجابت / ثانية XFP SR
الطول الموجي:
850 نانومتر
التوافق::
متوافق مع OEM المحايد
موصل:
LC
مسافة:
300 م
نوع الألياف:
MMF
درجة حرارة:
0 ~ 70 درجة مئوية
ضمان:
3 سنوات
شروط الدفع والشحن
الحد الأدنى لكمية
حاسب شخصي 1
الأسعار
Get Latest Price
تفاصيل التغليف
حزمة فردية أو 10 قطعة / منصة نقالة أو 20 قطعة / منصة نقالة
وقت التسليم
3 ~ 5 أيام عمل
شروط الدفع
تي / ت
القدرة على العرض
100-150 ألف في الشهر
وصف المنتج

OEM XFP VCSEL 300m جهاز الإرسال والاستقبال 10 جيجابت في الثانية SR 850 نانومتر 300 متر الوحدة البصرية

S-XP1085L03-CD 221109.pdf



معلومات الطلبية

رقم القطعة وصف المنتج
S-XP1085L03-CD XFP ، 10 جيجابت في الثانية ، 850 نانومتر ، مم ، 300 م ، 0 درجة مئوية ~ + 70 درجة مئوية ، مع DDM



وصف

وحدة Springtek XFP متوافقة مع الاتفاقية متعددة المصادر (MSA) ذات الشكل الصغير القابل للتوصيل بعامل الشكل الصغير (XFP) 10G ، وتدعم معدل البيانات من 9.953 إلى 11.1 جيجابت في الثانية ، ومسافة نقل تصل إلى 300 متر مع OM3 MMF.

تتكون وحدة الإرسال والاستقبال من جهاز إرسال مع ليزر 850 نانومتر VCSEL وجهاز استقبال مع الثنائي الضوئي PIN.جهاز الإرسال والاستقبال منفصلان ضمن نطاق درجة حرارة واسع ويوفران تبديدًا مثاليًا للحرارة ودرعًا كهرومغناطيسيًا ممتازًا ، مما يتيح كثافة منافذ عالية لأنظمة إيثرنت بسرعة 10 جيجابت.



سمات

  • يدعم معدلات بت من 9.953 جيجابت / ثانية إلى 11.1 جيجابت / ثانية
  • بصمة XFP قابلة للتوصيل السريع ، وتشخيصات رقمية مدمجة
  • أقصى طول للوصلة 300 متر مع MMF-OM3
  • 850nm VCSEL ليزر و PIN ضوئي
  • حزمة XFP MSA مع موصل LC مزدوج
  • لا حاجة لساعة مرجعية
  • مصدر طاقة واحد + 3.3 فولت
  • تبديد الطاقة <1.5 واط
  • متوافق مع RoHS
  • نطاق درجة الحرارة: 0 إلى + 70 درجة مئوية



التطبيقات

  • 10GBASE-SR / SW 10G إيثرنت
  • 1200-MX-SN-I قناة ليفية بسرعة 10 جيجابت
  • 10 جيجابت فوق G.709 بسرعة 11.09 جيجابت في الثانية
  • OC192 عبر FEC بسرعة 10.709 جيجابت في الثانية
  • وصلات بصرية أخرى تصل إلى 11.3 جيجابت في الثانية



الحد الأقصى لالتقييمات المطلقة

معامل رمز دقيقة النوع الأعلى وحدة
جهد مزود الطاقة Vcc -0.5   4.5 الخامس
مدى درجة حرارة التخزين تس -40   +85 درجة مئوية
الرطوبة النسبية - أثناء التشغيل را 5   85 ٪

يمكن أن يؤدي أي إجهاد يتجاوز الحد الأقصى للتقييمات إلى ضرر دائم.مواصفات الجهاز مضمونة فقط في ظل ظروف التشغيل الموصى بها.



ظروف التشغيل الموصى بها

معامل رمز دقيقة النوع الأعلى وحدة
نطاق درجة حرارة تشغيل الحالة ح 0   +70 درجة مئوية
جهد مزود الطاقة الخامسنسخة 3.135 3.30 3.465 الخامس
العرض الحالي أنانسخة     500 مللي أمبير
معدل البيانات BR 9.953   11.1 جيجابت في الثانية



الخصائص البصرية والكهربائية

الخصائص الكهربائية لجهاز الإرسال
معامل رمز دقيقة عادي الأعلى وحدة ملحوظات
مركز الطول الموجي λ ج 840 850 860 نانومتر
العرض الطيفي (RMS) Δλ     0.45 نانومتر
نسبة قمع الوضع الجانبي SMSR - - - ديسيبل
متوسط ​​انتاج الطاقة صخارج -6.5   -0.5 ديسيبل 1
نسبة الانقراض ER 3.0     ديسيبل
تفاضل تأرجح إدخال البيانات الخامسفي 180   950 بالسيارات 2
المدخلات التفاضلية المعاوقة ضفي 90 100 110 Ω
TX تعطيل إبطال   2.0   Vcc الخامس
يُمكَِن   0   0.8 الخامس
الخصائص الكهربائية لجهاز الاستقبال
معامل رمز دقيقة النوع الأعلى وحدة ملحوظات
مركز الطول الموجي λ ج 840   860 نانومتر
المتلقي حساسية       -10.5 ديسيبل 3
جهاز الاستقبال الزائد   0.5     ديسيبل 3
إلغاء التأكيد لوسد     -12 ديسيبل
تأكيد LOS لوسأ -26     ديسيبل
التباطؤ LOS   0.5   4 ديسيبل
تفاضل تأرجح إخراج البيانات الخامسخارج 400 600 800 بالسيارات 2
لوس عالي 2.0   Vcc الخامس
قليل     0.8 الخامس
ملحوظات

1. يتم إطلاق الطاقة الضوئية في MMF.

2. داخليا AC- إلى جانب.

3. مقاسة مع PRBS 231-1 نموذج اختبار @ 9953Mbps ، BER ≤1 × 10-12.
