مكان المنشأ:
ووهان الصين
اسم العلامة التجارية:
Springtek
إصدار الشهادات:
ISO9001 RoHS FCC CE
رقم الموديل:
S-QD4A31M05-CD-4

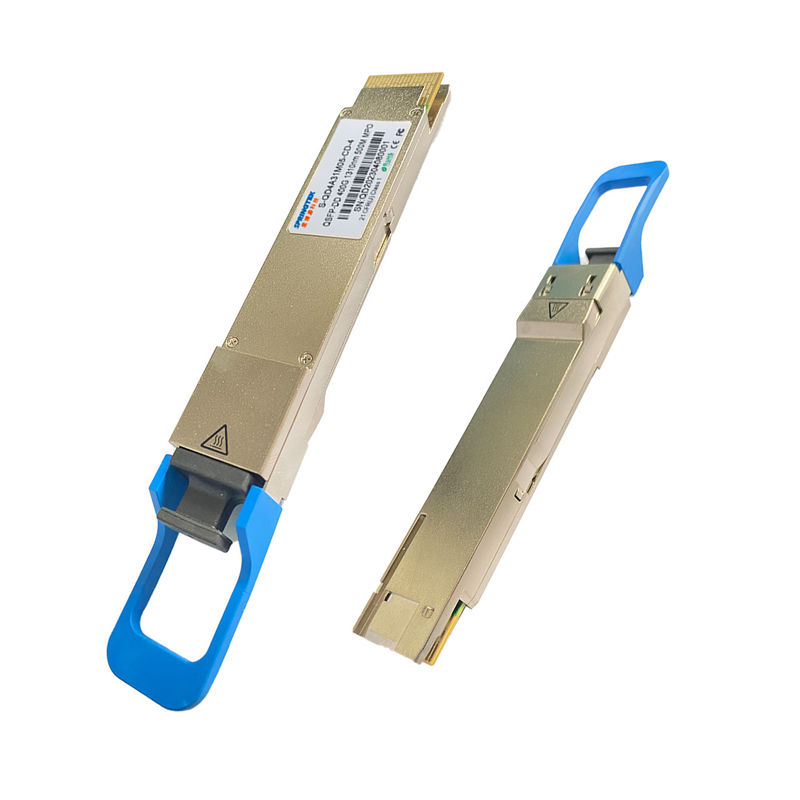

OEM 400G 1310nm 500M متوافق مع Cisco / Juniper / Alcatel MPO / MTP جهاز الإرسال والاستقبال البصري QSFP-DD DR4
QSFP-DD DR4 S-QD4A31M05-CD-4 230301.pdf
معلومات الطلبية
| رقم القطعة | وصف المنتج |
|
S-QD4A31M05-CD-4 |
QSFP-DD 400G 1310nm DR4 500M SMF MPO ، 0 درجة مئوية ~ + 70 درجة مئوية ، مع DDM |
وصف
تم تصميم وحدة Springtek الضوئية QSFP-DD DR4 بسعة 400 جيجابت / ثانية لتطبيقات الاتصالات الضوئية بطول 500 متر.تقوم وحدة S-QD4A31M05-CD-4 بتحويل 8 قنوات من بيانات الإدخال الكهربائي بسرعة 50 جيجابت / ثانية (PAM4) إلى 4 قنوات من الإشارات الضوئية المتوازية ، كل منها قادر على تشغيل 100 جيجابت / ثانية بمعدل بيانات إجمالي 400 جيجابت / ثانية.عكسيا ، على المتلقي
جانبًا ، تقوم الوحدة بتحويل 4 قنوات من الإشارات الضوئية المتوازية بمعدل 100 جيجابت / ثانية لكل قناة بمعدل بيانات إجمالي 400 جيجابت / ثانية إلى 8 قنوات من بيانات الإخراج الكهربائي 50 جيجابت / ثانية (PAM4).
يمكن توصيل كبل الألياف الضوئية بموصل MTP / MPO-12 بمقبس وحدة Springtek 400Gb / s QSFP-DD DR4. محاذاة القناة: يتم تحقيق التوصيل الكهربائي من خلال موصل من نوع الحافة متوافق مع QSFP-DD MSA.
تم تصميم المنتج بعامل الشكل والتوصيل البصري / الكهربائي وواجهة التشخيص الرقمية وفقًا لاتفاقية QSFP-DD متعددة المصادر
سمات
التطبيقات
الحد الأقصى لالتقييمات المطلقة
وتجدر الإشارة إلى أن العملية التي تتجاوز أي تقديرات قصوى فردية مطلقة قد تسبب ضررًا دائمًا لهذه الوحدة.
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| جهد مزود الطاقة | Vcc | -0.5 | 3.6 | الخامس | |
| مدى درجة حرارة التخزين | تس | -40 | 85 | درجة مئوية | |
| درجة حرارة حالة التشغيل | ل | 0 | 70 | درجة مئوية | |
| الرطوبة النسبية (عدم التكثيف) | ر | 0 | 85 | ٪ |
شروط التشغيل الموصى بها ومتطلبات مصدر الطاقة
| معامل | رمز | دقيقة | عادي | الأعلى | الوحدات | ملحوظات |
| درجة حرارة حالة التشغيل | قمة | 0 | 70 | درجة مئوية | ||
| جهد مزود الطاقة | VCC | 3.135 | 3.3 | 3.465 | الخامس | |
| معدل البيانات ، كل حارة | 26.5625 | GBd | بام 4 | |||
| دقة معدل البيانات | -100 | 100 | جزء في المليون | |||
| نسبة خطأ ما قبل FEC بت | 2.4 × 10-4 | |||||
| نسبة خطأ ما بعد FEC بت | 1 × 10-12 | 1 | ||||
| مسافة الارتباط | د | 0.002 | 500 | م | 2 |
الخصائص الكهربائية
يتم تحديد الخصائص الكهربائية التالية عبر بيئة التشغيل الموصى بها ما لم ينص على خلاف ذلك.
| معامل | اختبار مرهم | دقيقة | عادي | الأعلى | الوحدات | ملحوظات | |
| استهلاك الطاقة | 12 | دبليو | |||||
| العرض الحالي | ICC | 3.64 | أ | ||||
| الارسال (كل حارة) | |||||||
| معدل الإشارة لكل حارة | TP1 | 26.5625 ± 100 جزء في المليون | GBd | ||||
|
التفاضل pk-pk إدخال الجهد التسامح عدم تطابق |
TP1a | 900 | mVpp | 1 | |||
| الإنهاء التفاضلي | TP1 | 10 | ٪ | ||||
| خسارة عائد المدخلات التفاضلية | TP1 |
IEEE 802.3-2015 المعادلة (83E-5) |
ديسيبل | ||||
| التفاضل إلى الوضع المشترك خسارة عودة المدخلات |
TP1 | IEEE 802.3-2015 المعادلة (83E-6) |
ديسيبل | ||||
| اختبار الإدخال المجهد للوحدة النمطية | TP1a |
راجع IEEE 802.3bs 120E.3.4.1 |
2 | ||||
|
الجهد أحادي النهاية نطاق التسامح (الحد الأدنى) |
TP1a | -0.4 إلى 3.3 | الخامس | ||||
| ارتفاع العين القريب ، التفاضل | TP1 | -350 | 2850 | بالسيارات | 3 | ||
| المتلقي (كل حارة) | |||||||
| ارتفاع العين البعيد ، التفاضل | TP4 | 26.5625 ± 100 جزء في المليون | GBd | ||||
|
التفاضل من الذروة إلى الذروة الجهد الناتج |
TP4 | 900 | mVpp | ||||
| جهد الخرج للوضع المشترك للتيار المتردد (Vcm) | TP4 | 17.5 | بالسيارات | ||||
|
الإنهاء التفاضلي عدم تطابق |
TP4 | 10 | ٪ | ||||
|
خسارة عودة المخرجات التفاضلية
|
TP4 |
IEEE 802.3-2015 المعادلة (83E-2) |
|||||
|
مشترك لتحويل الوضع التفاضلي تعويض الخساره |
TP4 |
IEEE 802.3-2015 المعادلة (83E-3) |
|||||
|
وقت الانتقال ، 20٪ إلى 80٪
|
TP4 | 9.5 | ملاحظة | ||||
|
عرض قناع تماثل العين القريب (ESMW) |
TP4 | 0.265 | واجهة المستخدم | ||||
| ارتفاع العين القريب ، التفاضل | TP4 | 70 | بالسيارات | ||||
|
عرض قناع تناظر العين البعيد (ESMW) |
TP4 | 0.2 | واجهة المستخدم | ||||
| ارتفاع العين البعيد ، التفاضل | TP4 | 30 | بالسيارات | ||||
| نسبة ISI لمؤشر ما قبل نهاية بعيدة | TP4 | -4.5 | 2.5 | ٪ | |||
| الجهد الناتج للوضع المشترك (Vcm) | TP4 | -350 | 2850 | بالسيارات | 3 | ||
|
ملحوظات: 1. باستثناء IEEE 802.3bs 120E.3.1.2 أن النمط هو PRBS31Q أو خامل مخلوط. 2. يفي بـ BER المحدد في IEEE 802.3bs 120E.1.1. 3. جهد التيار المستمر المتولد عن المضيف.تشمل المواصفات تأثيرات جهد تعويض الأرض. |
|||||||
الخصائص البصرية
| معامل | رمز | دقيقة | عادي | الأعلى | الوحدات | ملحوظات |
| مركز الطول الموجي | λ ج | 1304.5 | 1310 | 1317.5 | نانومتر | |
| المرسل | ||||||
| معدل البيانات ، كل حارة | 53.125 ± 100 جزء في المليون | GBd | ||||
| تنسيق التحوير | بام 4 | |||||
| نسبة قمع الوضع الجانبي | SMSR | 30 | ديسيبل | |||
| متوسط قوة الإطلاق ، كل مسار | صAVG | -2.9 | 4 | ديسيبل | 1 | |
|
سعة التعديل البصري الخارجي (OMAouter) ، كل حارة |
صOMA | -0.8 | 4.2 | ديسيبل | 2 | |
|
إطلاق الطاقة في OMAouter ناقص TDECQ ، كل حارة لـ ER ≥ 4.5 ديسيبل لـ ER <4.5 ديسيبل |
-2.2 -1.9 |
ديسيبل | ||||
|
الارسال والتشتت العين Clouser ل PAM4 ، كل ممر |
TDECQ | 3.4 | ديسيبل | |||
| TDECQ - 10 * سجل10(سق) ، كل حارة | 3.4 | ديسيبل | 3 | |||
| نسبة الانقراض | ER | 3.5 | ديسيبل | |||
|
الفرق في قوة الإطلاق بين أي مسارين (OMAouter) |
4 | ديسيبل | ||||
| RIN15.6OMA | رين | -136 | ديسيبل / هرتز | |||
| تحمل خسارة العودة البصرية | TOL | 21.4 | ديسيبل | |||
|
متوسط قوة الإطلاق إيقاف الإرسال ، كل حارة |
بوف | -26 | ديسيبل | |||
| وقت انتقال جهاز الإرسال | 17 | ملاحظة | ||||
|
متوسط قوة التشغيل للإيقاف مرسل ، كل حارة |
بوف | -15 | ديسيبل | |||
| المتلقي | ||||||
| معدل البيانات ، كل حارة | 53.125 ± 100 جزء في المليون | GBd | ||||
| تنسيق التحوير | بام 4 | |||||
| حد الضرر ، كل حارة | THd | 5 | ديسيبل | 4 | ||
| متوسط قوة الاستلام ، كل مسار | -5.9 | 4 | ديسيبل | 5 | ||
| تلقي الطاقة (OMAouter) ، كل مسار | 4.2 | ديسيبل | ||||
|
حساسية جهاز الاستقبال (OMAouter) ، كل حارة |
سين |
معادلة (1) |
ديسيبل | 6 | ||
| حساسية المتلقي المجهدة | SRS | -1.9 | ديسيبل | 7 | ||
| انعكاس المتلقي | رر | -26 | ديسيبل | |||
| تأكيد LOS | لوسا | -15 | ديسيبل | |||
| LOS De-assert | LOSD | -8.9 | ديسيبل | |||
| التباطؤ LOS | LOSH | 0.5 | ديسيبل | |||
| الظروف المجهدة لحساسية مستقبل الإجهاد (ملاحظة 7) | ||||||
| إغلاق العين المجهد لـ PAM4 (SECQ) ، حارة قيد الاختبار |
3.4 | ديسيبل | ||||
| SECQ - 10 * log10 (Ceq) ، اختبار المسار nder | 3.4 | ديسيبل | ||||
| OMAouter لكل ممر معتد | 4.2 | ديسيبل | ||||
وظائف التشخيص الرقمي
يتم تحديد خصائص التشخيص الرقمي التالية في ظروف التشغيل العادية ما لم ينص على خلاف ذلك.
| معامل | رمز | دقيقة | الأعلى | الوحدات | ملحوظات |
| رصد درجة الحرارة خطأ مطلق | DMI_Temp | -3 | 3 | درجة مئوية | على مدى التشغيل نطاق درجة حرارة |
| رصد الجهد الكهربائي الخطأ المطلق | DMI _VCC | -0.1 | 0.1 | الخامس | على مدى التشغيل الكامل يتراوح |
| مراقبة طاقة القناة RX خطأ مطلق | DMI_RX_Ch | -2 | 2 | ديسيبل | 1 |
| شاشة مراقبة انحياز القناة الحالية | DMI_Ibias_Ch | -10٪ | 10٪ | مللي أمبير | |
| مراقبة طاقة قناة الإرسال خطأ مطلق | DMI_TX_Ch | -2 | 2 | ديسيبل | 1 |
|
ملحوظات: 1. نظرًا لدقة قياس الألياف المختلفة ، يمكن أن يكون هناك تذبذب إضافي بمقدار +/- 1 ديسيبل ، أو دقة إجمالية +/- 3 ديسيبل. |
|||||
