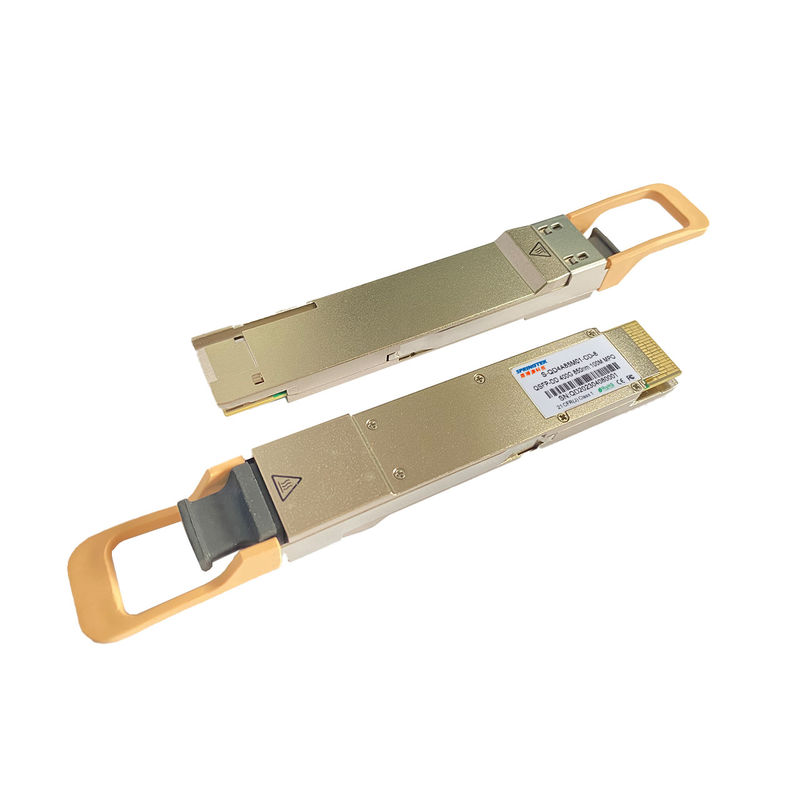

متوافق مع سيسكو 400G 850nm MPO / MTP 100M Optical Transceiver Module QSFP-DD SR8 OEM
QSFP-DD SR8 S-QD4A85M01-CD-8 230301.pdf
معلومات الطلبية
| رقم القطعة | وصف المنتج |
| S-QD4A85M01-CD-8 | QSFP-DD 400G 850nm SR8 100M MPO ، 0ºC ~ + 70ºC ، مع DDM |
وصف
الوحدة الضوئية Springtek 400Gb / s QSFP-DD SR8.يوفر كثافة منافذ متزايدة ووفورات في تكاليف النظام الإجمالية.توفر الوحدة الضوئية المزدوجة الكاملة QSFP-DD 8 قنوات إرسال واستقبال مستقلة ، كل منها قادرة على تشغيل 53.125 جيجابت / ثانية بمعدل بيانات إجمالي يبلغ 400 جيجابت / ثانية على 100 متر من ألياف OM3 متعددة الأوضاع.
يمكن توصيل كبل الألياف الضوئية بموصل MTP / MPO-16 في وعاء الوحدة QSFP-DD SR8.يتم ضمان المحاذاة الصحيحة بواسطة دبابيس التوجيه داخل الوعاء.لا يمكن لف الكبل عادةً من أجل محاذاة القناة المناسبة.يتم تحقيق التوصيل الكهربائي من خلال موصل من نوع الحافة متوافق مع QSFP-DD MSA.
تبلغ الأطوال الموجية المركزية لجميع الممرات الموازية الثمانية 850 نانومتر.يحتوي على موصل MPO-16 بصري للواجهة الضوئية وموصل 60 سنًا للواجهة الكهربائية.المضيف FEC مطلوب لدعم نقل الألياف متعدد الأوضاع حتى 70 متر OM3.
تم تصميم منتج S-QD4A85M01-CD-8 بعامل الشكل والتوصيل البصري / الكهربائي وواجهة التشخيص الرقمية وفقًا لاتفاقية QSFP-DD متعددة المصادر (MSA) من النوع 2. وقد تم تصميمه لتلبية أقسى ظروف التشغيل الخارجية بما في ذلك درجة الحرارة والرطوبة وتدخل EMI.
سمات
التطبيقات
الحد الأقصى لالتقييمات المطلقة
وتجدر الإشارة إلى أن العملية التي تتجاوز أي تقديرات قصوى فردية مطلقة قد تسبب ضررًا دائمًا لهذه الوحدة.
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| جهد مزود الطاقة | Vcc | -0.5 | 3.6 | الخامس | |
| مدى درجة حرارة التخزين | تس | -40 | 85 | درجة مئوية | |
| درجة حرارة حالة التشغيل | ل | 0 | 70 | درجة مئوية | |
| الرطوبة النسبية (عدم التكثيف) | ر | 0 | 85 | ٪ |
شروط التشغيل الموصى بها ومتطلبات مصدر الطاقة
| معامل | رمز | دقيقة | عادي | الأعلى | الوحدات | ملحوظات |
| درجة حرارة حالة التشغيل | قمة | 0 | 70 | درجة مئوية | ||
| جهد مزود الطاقة | VCC | 3.135 | 3.3 | 3.465 | الخامس | |
| معدل البيانات ، كل حارة | 26.5625 | GBd | بام 4 | |||
| دقة معدل البيانات | -100 | 100 | جزء في المليون | |||
| نسبة خطأ ما قبل FEC بت | 2.4 × 10-4 | |||||
| نسبة خطأ ما بعد FEC بت | 1 × 10-12 | 1 | ||||
| مسافة الارتباط مع OM3 | د | 0.5 | 100 | م | 2 |
ملحوظات:
1. قدم FEC من قبل النظام المضيف.
2. مطلوب FEC على النظام المضيف لدعم أقصى مسافة.
الخصائص الكهربائية
يتم تحديد الخصائص الكهربائية التالية عبر بيئة التشغيل الموصى بها ما لم ينص على خلاف ذلك.
| معامل | نقطة الاختبار | دقيقة | عادي | الأعلى | الوحدات | ملحوظات |
| استهلاك الطاقة | 12 | دبليو | ||||
| العرض الحالي | ICC | 3.63 | أ | |||
| الارسال (كل حارة) | ||||||
| معدل الإشارة لكل حارة | TP1 | 26.5625 ± 100 جزء في المليون | GBd | |||
|
جهد الإدخال التفاضلي pk-pk عدم تطابق التسامح |
TP1a | 900 | mVpp | 1 | ||
| الإنهاء التفاضلي | TP1 | 10 | ٪ | |||
| خسارة عائد المدخلات التفاضلية | TP1 |
IEEE 802.3-2015 المعادلة (83E-5) |
ديسيبل | |||
| التفاضل إلى الوضع المشترك خسارة عودة المدخلات |
TP1 | IEEE 802.3-2015 المعادلة (83E-6) |
ديسيبل | |||
| وقت الانتقال ، 20٪ إلى 80٪ | TP4 | 9.5 | ملاحظة | |||
|
عرض قناع تماثل العين القريب (ESMW) |
TP4 | 0.265 | واجهة المستخدم | |||
| ارتفاع العين القريب ، التفاضل | TP4 | 70 | بالسيارات | |||
|
عرض قناع تناظر العين البعيد (ESMW) |
TP4 | 0.2 | واجهة المستخدم | |||
| ارتفاع العين البعيد ، التفاضل | TP4 | 30 | بالسيارات | |||
| نسبة ISI لمؤشر ما قبل نهاية بعيدة | TP4 | -4.5 | 2.5 | ٪ | ||
| الجهد الناتج للوضع المشترك (Vcm) | TP4 | -350 | 2850 | بالسيارات | 3 | |
ملحوظات:
1. باستثناء IEEE 802.3bs 120E.3.1.2 أن النمط هو PRBS31Q أو خامل مخلوط.
2. يفي بـ BER المحدد في IEEE 802.3bs 120E.1.1.
3. جهد التيار المستمر المتولد عن المضيف.تشمل المواصفات تأثيرات جهد تعويض الأرض.
الخصائص البصرية
| معامل | رمز | دقيقة | عادي | الأعلى | الوحدات | ملحوظات |
| المرسل | ||||||
| مركز الطول الموجي | λ ج | 840 | 850 | 860 | نانومتر | |
| معدل البيانات ، كل حارة | 26.5625 ± 100 جزء في المليون | GBd | ||||
| تنسيق التحوير | بام 4 | |||||
| العرض الطيفي RMS | ∆λrms | 0.6 | نانومتر | معدّل | ||
| متوسط قوة الإطلاق ، كل مسار | بافج | -6.5 | 4 | ديسيبل | 1 | |
|
التعديل البصري الخارجي السعة (OMAouter) ، كل حارة |
بوما | -4.5 | 3 | ديسيبل | 2 | |
|
إطلاق الطاقة في OMAouter ناقص TDECQ ، كل حارة |
-5.9 | ديسيبل | ||||
|
الارسال والتشتت Eye Clouser لـ PAM4 ، كل ممر |
TDECQ | 4.5 | ديسيبل | |||
| نسبة الانقراض | ER | 3 | ديسيبل | |||
| تحمل خسارة العودة البصرية | TOL | 12 | ديسيبل | |||
|
متوسط قوة الإطلاق إيقاف الإرسال ، كل حارة |
بوف | -30 | ديسيبل | |||
| الجريان المطوق |
≥ 86٪ عند 19 ميكرومتر ≤ 30٪ عند 4.5 ميكرومتر |
|||||
| المتلقي | ||||||
| مركز الطول الموجي | λ ج | 840 | 850 | 860 | نانومتر | |
| معدل البيانات ، كل حارة | 26.5625 ± 100 جزء في المليون | GBd | ||||
| تنسيق التحوير | بام 4 | |||||
| حد الضرر ، كل حارة | THd | 5 | ديسيبل | 3 | ||
| متوسط قوة الاستلام ، كل مسار | -7.9 | 4 | ديسيبل | 4 | ||
| تلقي الطاقة (OMAouter) ، كل مسار | 3 | ديسيبل | ||||
| المتلقي حساسية | سين | -6.5 | ديسيبل | 5 | ||
| (OMAouter) ، كل حارة | ||||||
| حساسية المتلقي المجهدة (OMAouter) ، كل حارة | SRS | -3 | ديسيبل | 6 | ||
| انعكاس المتلقي | RR | -12 | ديسيبل | |||
| تأكيد LOS | لوسا | -30 | ديسيبل | |||
| LOS De-assert | LOSD | -12 | ديسيبل | |||
| التباطؤ LOS | LOSH | 0.5 | ديسيبل | |||
| الظروف المجهدة لحساسية مستقبل الإجهاد (ملاحظة 7) | ||||||
| إغلاق العين المجهد لـ PAM4 (SECQ) ، حارة قيد الاختبار |
4 | ديسيبل | ||||
| OMAouter لكل ممر معتد | 3 | ديسيبل | ||||
ملحوظات:
1. متوسط قوة الإطلاق ، كل حارة (دقيقة) مفيدة وليست المؤشر الرئيسي لقوة الإشارة.لا يمكن أن يكون جهاز الإرسال الذي تكون قوة إطلاقه أقل من هذه القيمة متوافقًا ؛ومع ذلك ، لا تضمن قيمة أعلى من هذا التوافق.
2. حتى إذا كان TDECQ <1 ديسيبل ، يجب أن يتجاوز موجه OMA (دقيقة) الحد الأدنى للقيمة المحددة هنا.
3. يجب أن يكون المستقبل قادراً على تحمل التعريض المستمر لإشارة دخل بصرية ذات مستوى قدرة متوسط هذا ، دون حدوث ضرر.
4. متوسط قوة الاستقبال ، كل حارة (دقيقة) مفيدة وليست المؤشر الرئيسي لقوة الإشارة.لا يمكن أن تكون الطاقة المستلمة أقل من هذه القيمة متوافقة ؛ومع ذلك ، لا تضمن قيمة أعلى من هذا التوافق.
5. جهاز التوجيه OMAouter لحساسية جهاز الاستقبال ، كل حارة (بحد أقصى) إعلامية ويتم تعريفها لمعدل BER يبلغ 2.4 × 10-4.
6. تم القياس بإشارة اختبار المطابقة عند دخل المستقبِل لمعدل الخطأ في البتات (BER) البالغ 2.4 × 10-4.
7. شروط الاختبار هذه لقياس حساسية المستقبِل المجهدة.إنها ليست من خصائص المتلقي.
وظائف التشخيص الرقمي
يتم تحديد خصائص التشخيص الرقمي التالية في ظروف التشغيل العادية ما لم ينص على خلاف ذلك.
| معامل | رمز | دقيقة | الأعلى | الوحدات | ملحوظات |
| رصد درجة الحرارة خطأ مطلق | DMI_Temp | -3 | 3 | درجة مئوية | على مدى التشغيل نطاق درجة حرارة |
| رصد الجهد الكهربائي الخطأ المطلق | DMI _VCC | -0.1 | 0.1 | الخامس | على مدى التشغيل الكامل يتراوح |
|
قناة مراقبة الطاقة RX المطلقة خطأ |
DMI_RX_Ch | -2 | 2 | ديسيبل | 1 |
| شاشة مراقبة انحياز القناة الحالية | DMI_Ibias_Ch | -10٪ | 10٪ | مللي أمبير | |
|
قناة مراقبة الطاقة TX المطلقة خطأ |
DMI_TX_Ch | -2 | 2 | ديسيبل | 1 |
ملحوظات:
1. نظرًا لدقة قياس الألياف المختلفة ، يمكن أن يكون هناك تذبذب إضافي بمقدار +/- 1 ديسيبل ، أو دقة إجمالية +/- 3 ديسيبل.
