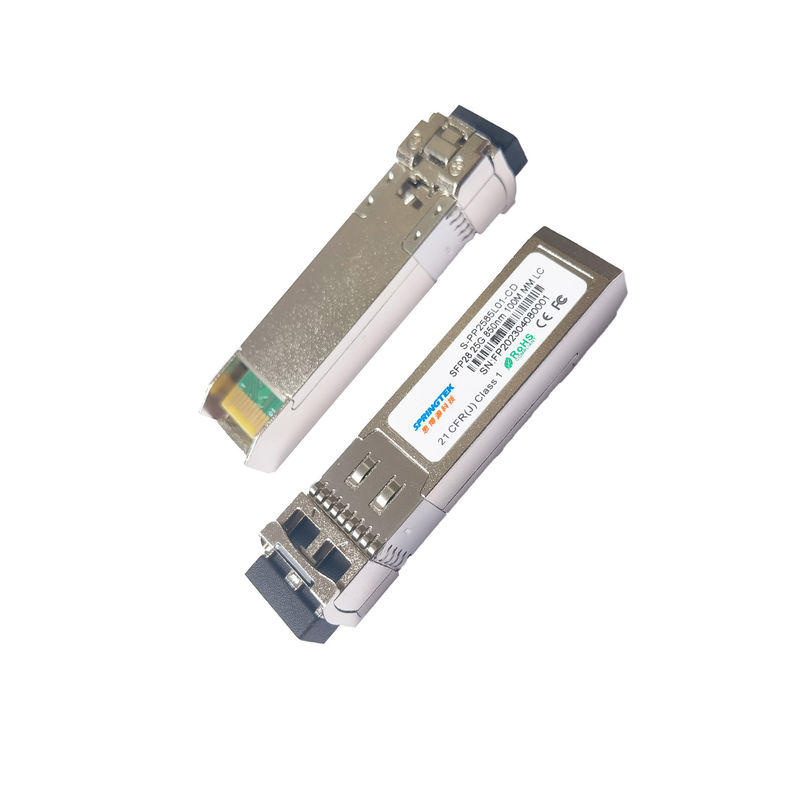

SFP28 850nm Ethernet Optical Transceiver متوافق Alcatel 25G SR 100M

SFP28 850nm Ethernet Optical Transceiver متوافق Alcatel 25G SR 100M

جهاز الإرسال والاستقبال البصري SFP28 Ethernet

جهاز الإرسال والاستقبال البصري Ethernet 50 نانومتر

جهاز الإرسال والاستقبال 100M 25g sfp28

مكان المنشأ:

ووهان الصين

اسم العلامة التجارية:

Springtek

إصدار الشهادات:

ISO9001 RoHS FCC CE

رقم الموديل:

S-PP2585L01-CD

اتصل بنا
اطلب اقتباس
تفاصيل المنتج
معدل البيانات:
25 جرام SFP28 ريال
الطول الموجي:
850 نانومتر
التوافق::
سيسكو ، جونيبر ، إتش بي ، أريستا ، ألكاتيل ، أفايا ، نوكيا ، إلخ.
موصل:
LC البسيط
مسافة:
100 م
نوع الألياف:
MMF
درجة حرارة:
0 ~ 70 درجة مئوية
ضمان:
3 سنوات
شروط الدفع والشحن
الحد الأدنى لكمية
حاسب شخصي 1
الأسعار
Get Latest Price
تفاصيل التغليف
حزمة فردية أو 10 قطعة / منصة نقالة أو 20 قطعة / منصة نقالة
وقت التسليم
3 ~ 5 أيام عمل
شروط الدفع
تي / ت
القدرة على العرض
150-180 ألف في الشهر
وصف المنتج

SFP28 850nm متوافق مع Alcatel 25G SR 100M Ethernet جهاز الإرسال والاستقبال البصري

S-PP2585L01-CD 221109.pdf





معلومات الطلبية

رقم القطعة وصف المنتج
S-PP2585L01-CD

SFP28 ، 25.78125 جيجابت في الثانية ، 850 نانومتر ، SM ، 100 م ، 0 درجة مئوية ~ + 70 درجة مئوية ، مع DDM





وصف

Springtek SFP28 لتطبيقات 25 جيجابت إيثرنت و Infiniband EDR.إنها وحدة عالية الأداء لاتصالات البيانات قصيرة المدى وتطبيقات الربط البيني التي تعمل بسرعة 25.78125 جيجابت في الثانية حتى 70 مترًا باستخدام ألياف OM3 أو 100 متر باستخدام ألياف OM4.تم تصميم هذه الوحدة لتعمل على أنظمة الألياف متعددة الأوضاع باستخدام طول موجي اسمي 850 نانومتر. تستخدم الواجهة الكهربائية موصل من نوع حافة تلامس 20.تستخدم الواجهة الضوئية وعاء LC مزدوج الاتجاه.



سمات

  • عامل الشكل SFP28 القابل للتوصيل على الساخن
  • يدعم معدل بت 25.78125 جيجابت في الثانية

  • يبلغ الحد الأقصى لطول الارتباط 70 مترًا في OM3 MMF و 100 متر على OM4 MMF

  • كاشف ضوئي بالليزر و PIN 850 نانومتر

  • CDR داخلي على كل من قناة الإرسال والاستقبال

  • وعاء مزدوج LC

  • نطاق درجة حرارة بيئة التشغيل: 0 ~ + 70 درجة مئوية

  • مصدر طاقة واحد 3.3 فولت

  • تبديد منخفض للطاقة: < 1.0 واط

  • السكن SFP28 مع التدريع المحسن EMI



التطبيقات

  • مركز البيانات
  • 25GBASE-SR إيثرنت

  • تطبيقات Infiniband EDR

  • 32G تطبيقات القنوات الليفية

  • الخوادم والمحولات والتخزين ومحولات بطاقة المضيف



الحد الأقصى لالتقييمات المطلقة

معامل رمز دقيقة النوع الأعلى وحدة
جهد مزود الطاقة Vcc -0.5   3.6 الخامس
مدى درجة حرارة التخزين تس -40   85 درجة مئوية
الرطوبة النسبية - أثناء التشغيل را 0   85 ٪



ظروف التشغيل الموصى بها

معامل رمز دقيقة النوع الأعلى وحدة
نطاق درجة حرارة تشغيل الحالة ح 0 - 70 درجة مئوية
جهد مزود الطاقة الخامسنسخة 3.135 3.3 3.465 الخامس
العرض الحالي أنانسخة - - 300 مللي أمبير
معدل البيانات BR 25.78125 ± 100 جزء في المليون جيجابت في الثانية



الخصائص الكهربائية

الخصائص الكهربائية لجهاز الإرسال
معامل رمز دقيقة النوع الأعلى وحدة
تأرجح جهد الإدخال التفاضلي الخامسفي 90 - 100 بالسيارات
مقاومة المدخلات التفاضلية Tx ضفي - 100 - Ω
الارسال تعطيل الجهد الخامسديس 2.0 - الخامسنسخة+0.3 الخامس
الارسال تمكين الجهد الخامسEN 0 - 0.8 الخامس
الخصائص الكهربائية لجهاز الاستقبال
معامل رمز دقيقة النوع الأعلى وحدة
تأرجح الجهد الناتج التفاضلي الخامسخارج 300 - 900 بالسيارات
مقاومة الإخراج التفاضلي Rx ضخارج - 100 - Ω
LOS تأكيد الجهد الخامسلوسا 2.0 - الخامسنسخة+0.3 الخامس
الجهد المنخفض الخامسLOSD -0.3 - +0.4 الخامس



الخصائص البصرية

معامل رمز دقيقة النوع الأعلى وحدة ملحوظات
خصائص المرسل
نطاق الطول الموجي للمركز λ 840 850 860 نانومتر
العرض الطيفي RMS Δλ - - 0.6 نانومتر
متوسط ​​انتاج الطاقة بافج -8.4   2.4 ديسيبل
OMA الطاقة الضوئية صOMA -6.4   3 ديسيبل
نسبة الانقراض ER 2 - - ديسيبل
ضجيج الكثافة النسبية رين - - -128 ديسيبل / هرتز
تحمل خسارة العودة البصرية   - - 12 ديسيبل
إغلاق عين المرسل والتشتت TDEC - - 4.3 ديسيبل
تعريف قناع عين جهاز الإرسال {X1، X2، X3، Y1، Y2، Y3}

> 10٪

{0.23 ، 0.34 ، 0.43 ، 0.27 ، 0.35 ، 0.4}

  1،2
خصائص جهاز الاستقبال
تشغيل الطول الموجي المركزي λ 840 850 860 نانومتر
المتلقي حساسية سين - - -10.3 ديسيبل 3،4
جهاز الاستقبال الزائد صقعد 2.4 - - ديسيبل
انعكاس المتلقي RFL - - -12 ديسيبل
تأكيد LOS لوسا -30 - - ديسيبل
إلغاء التأكيد LOSD - - -13 ديسيبل
التباطؤ LOS LOSH 0.5 3 5 ديسيبل
ملحوظات

1. نسبة إصابة المرسل 5E-5 زيارات / عينة.

2. متوافق مع IEEE 802.3ba.

3. القيمة الدنيا مفيدة ، تساوي min Tx OMA مع ER لانهائي وأقصى خسارة في إدخال القناة.

4. تم قياس حساسية جهاز الاستقبال بنمط اختبار PRBS 231-1 ، @ 25.78125Gb / s ، BER <5E-5.
