مكان المنشأ:
ووهان الصين
اسم العلامة التجارية:
Springtek
إصدار الشهادات:
ISO9001 RoHS FCC CE
رقم الموديل:
S-PP2585L01-CD

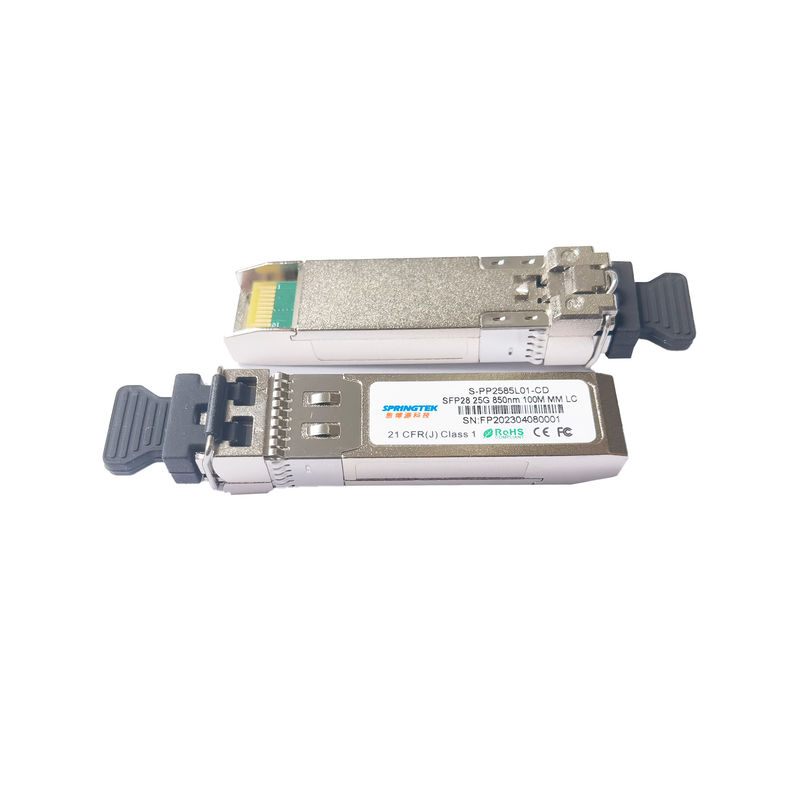

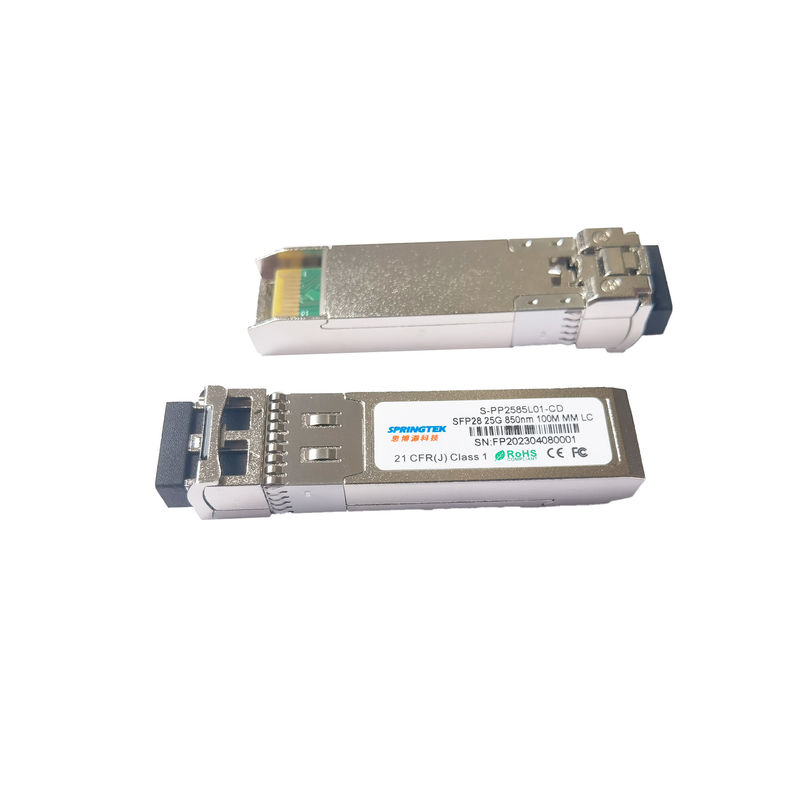

وحدة الإرسال والاستقبال البصرية 25Gbps SFP28 SR 850nm 100m LC
معلومات الطلبية
| رقم القطعة | وصف المنتج |
| S-PP2585L01-CD |
SFP28 ، 25.78125 جيجابت في الثانية ، 850 نانومتر ، SM ، 100 م ، 0 درجة مئوية ~ + 70 درجة مئوية ، مع DDM |
وصف
Springtek SFP28 لتطبيقات 25 جيجابت إيثرنت و Infiniband EDR.إنها وحدة عالية الأداء لاتصالات البيانات قصيرة المدى وتطبيقات الربط البيني التي تعمل بسرعة 25.78125 جيجابت في الثانية حتى 70 مترًا باستخدام ألياف OM3 أو 100 متر باستخدام ألياف OM4.تم تصميم هذه الوحدة لتعمل على أنظمة الألياف متعددة الأوضاع باستخدام طول موجي اسمي 850 نانومتر. تستخدم الواجهة الكهربائية موصل من نوع حافة تلامس 20.تستخدم الواجهة الضوئية وعاء LC مزدوج الاتجاه.
سمات
يدعم معدل بت 25.78125 جيجابت في الثانية
يبلغ الحد الأقصى لطول الارتباط 70 مترًا في OM3 MMF و 100 متر على OM4 MMF
كاشف ضوئي بالليزر و PIN 850 نانومتر
CDR داخلي على كل من قناة الإرسال والاستقبال
وعاء مزدوج LC
نطاق درجة حرارة بيئة التشغيل: 0 ~ + 70 درجة مئوية
مصدر طاقة واحد 3.3 فولت
تبديد منخفض للطاقة: ＜ 1.0 واط
السكن SFP28 مع التدريع المحسن EMI
التطبيقات
25GBASE-SR إيثرنت
تطبيقات Infiniband EDR
32G تطبيقات القنوات الليفية
الخوادم والمحولات والتخزين ومحولات بطاقة المضيف
الحد الأقصى لالتقييمات المطلقة
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| جهد مزود الطاقة | Vcc | -0.5 | 3.6 | الخامس | |
| مدى درجة حرارة التخزين | تس | -40 | 85 | درجة مئوية | |
| الرطوبة النسبية - أثناء التشغيل | را | 0 | 85 | ٪ |
ظروف التشغيل الموصى بها
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| نطاق درجة حرارة تشغيل الحالة | ح | 0 | - | 70 | درجة مئوية |
| جهد مزود الطاقة | الخامسنسخة | 3.135 | 3.3 | 3.465 | الخامس |
| العرض الحالي | أنانسخة | - | - | 300 | مللي أمبير |
| معدل البيانات | BR | 25.78125 ± 100 جزء في المليون | جيجابت في الثانية | ||
الخصائص الكهربائية
| الخصائص الكهربائية لجهاز الإرسال | |||||
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| تأرجح جهد الإدخال التفاضلي | الخامسفي | 90 | - | 100 | بالسيارات |
| مقاومة المدخلات التفاضلية Tx | ضفي | - | 100 | - | Ω |
| الارسال تعطيل الجهد | الخامسديس | 2.0 | - | الخامسنسخة+0.3 | الخامس |
| الارسال تمكين الجهد | الخامسEN | 0 | - | 0.8 | الخامس |
| الخصائص الكهربائية لجهاز الاستقبال | |||||
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| تأرجح الجهد الناتج التفاضلي | الخامسخارج | 300 | - | 900 | بالسيارات |
| مقاومة الإخراج التفاضلي Rx | ضخارج | - | 100 | - | Ω |
| LOS تأكيد الجهد | الخامسلوسا | 2.0 | - | الخامسنسخة+0.3 | الخامس |
| الجهد المنخفض | الخامسLOSD | -0.3 | - | +0.4 | الخامس |
الخصائص البصرية
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة | ملحوظات | ||
| خصائص المرسل | ||||||||
| نطاق الطول الموجي للمركز | λ | 840 | 850 | 860 | نانومتر | |||
| العرض الطيفي RMS | Δλ | - | - | 0.6 | نانومتر | |||
| متوسط انتاج الطاقة | بافج | -8.4 | 2.4 | ديسيبل | ||||
| OMA الطاقة الضوئية | صOMA | -6.4 | 3 | ديسيبل | ||||
| نسبة الانقراض | ER | 2 | - | - | ديسيبل | |||
| ضجيج الكثافة النسبية | رين | - | - | -128 | ديسيبل / هرتز | |||
| تحمل خسارة العودة البصرية | - | - | 12 | ديسيبل | ||||
| إغلاق عين المرسل والتشتت | TDEC | - | - | 4.3 | ديسيبل | |||
| تعريف قناع عين جهاز الإرسال {X1، X2، X3، Y1، Y2، Y3} |
> 10٪ {0.23 ، 0.34 ، 0.43 ، 0.27 ، 0.35 ، 0.4} |
1،2 | ||||||
| خصائص جهاز الاستقبال | ||||||||
| تشغيل الطول الموجي المركزي | λ | 840 | 850 | 860 | نانومتر | |||
| المتلقي حساسية | سين | - | - | -10.3 | ديسيبل | 3،4 | ||
| جهاز الاستقبال الزائد | صقعد | 2.4 | - | - | ديسيبل | |||
| انعكاس المتلقي | RFL | - | - | -12 | ديسيبل | |||
| تأكيد LOS | لوسا | -30 | - | - | ديسيبل | |||
| إلغاء التأكيد | LOSD | - | - | -13 | ديسيبل | |||
| التباطؤ LOS | LOSH | 0.5 | 3 | 5 | ديسيبل | |||
| ملحوظات | ||||||||
|
1. نسبة إصابة المرسل 5E-5 زيارات / عينة. 2. متوافق مع IEEE 802.3ba. 3. القيمة الدنيا مفيدة ، تساوي min Tx OMA مع ER لانهائي وأقصى خسارة في إدخال القناة. 4. تم قياس حساسية جهاز الاستقبال بنمط اختبار PRBS 231-1 ، @ 25.78125Gb / s ، BER <5E-5. |
||||||||
