مكان المنشأ:
ووهان الصين
اسم العلامة التجارية:
Springtek
إصدار الشهادات:
ISO9001 RoHS FCC CE
رقم الموديل:
S-PP2531L10-CD

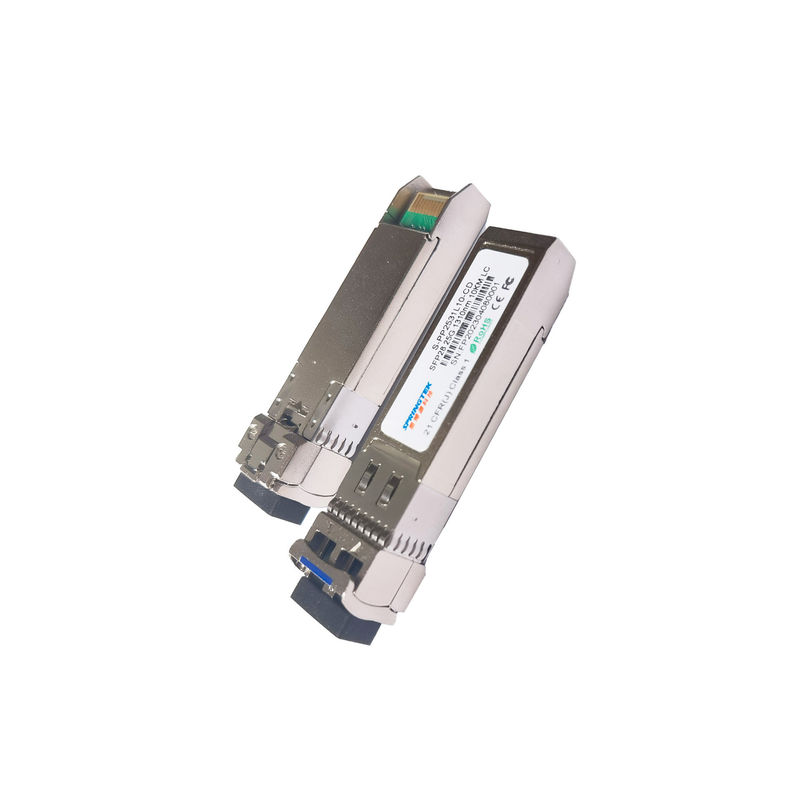

OEM CISCO 25G SFP + 1310nm 10KM الألياف البصرية جهاز الإرسال والاستقبال SMF SFP28-10G-LR
معلومات الطلبية
| رقم القطعة | وصف المنتج |
| S-PP2531L10-CD | SFP28 ، 25.78 جيجابت في الثانية ، 1310 نانومتر ، LC ، SMF ، 10 كم ، 0 درجة مئوية ~ + 70 درجة مئوية ، مع DDM |
وصف
تم تصميم جهاز الإرسال والاستقبال Springtek SFP28 لإرسال واستقبال البيانات الضوئية عبر الألياف الضوئية أحادية الوضع بطول الارتباط 10 كم.
تتوافق الواجهة الكهربائية لوحدة SFP28 بطول 10 كم مع مواصفات SFI الكهربائية.مدخلات الارسال ومقاومة الخرج هي 100 أوم تفاضلية.يتم ربط خطوط البيانات داخليًا بتيار متردد.توفر الوحدة إنهاءًا تفاضليًا وتقليل التحويل التفاضلي إلى تحويل الوضع الشائع لإنهاء إشارة الجودة وانخفاض EMI.
سمات
الواجهة الضوئية LC المزدوجة
1310nm DFB مرسل ، مستقبل PIN
ينطبق على اتصال SMF 10 كم
غلاف معدني بالكامل للحصول على أداء فائق للتداخل الكهرومغناطيسي
مصدر طاقة واحد 3.3 فولت
1.5 واط أقصى استهلاك للطاقة
حل SFP + الفعال من حيث التكلفة ، يتيح منفذ أعلى
كثافات ونطاق ترددي أكبر
درجة حرارة علبة التشغيل: من 0 إلى +70 درجة مئوية
متوافق مع RoHS
التطبيقات
eCPRI و CPRI
الحد الأقصى لالتقييمات المطلقة
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| جهد مزود الطاقة | Vcc | -0.5 | 4 | الخامس | |
| مدى درجة حرارة التخزين | تس | -40 | 85 | درجة مئوية | |
| الرطوبة النسبية - التخزين | رس | 0 | 95 | ٪ | |
| الرطوبة النسبية - أثناء التشغيل | را | 0 | 85 | ٪ |
ظروف التشغيل الموصى بها
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| نطاق درجة حرارة تشغيل الحالة | ح | 0 | +70 | درجة مئوية | |
| جهد مزود الطاقة | الخامسنسخة | 3.14 | 3.3 | 3.47 | الخامس |
| العرض الحالي | أنانسخة | 600 | مللي أمبير | ||
| معدل البيانات | BR | - | 25.78 | - | جيجابت في الثانية |
الخصائص الكهربائية
| الخصائص الكهربائية لجهاز الإرسال | |||||
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| تأرجح جهد الإدخال التفاضلي | الخامسفي | 200 | - | 900 | بالسيارات |
| مقاومة المدخلات التفاضلية Tx | ضفي | - | 100 | - | Ω |
| الارسال تعطيل الجهد | الخامسديس | 2.0 | - | الخامسنسخة+0.3 | الخامس |
| الارسال تمكين الجهد | الخامسEN | 0 | - | 0.8 | الخامس |
| تيعيبمنطق عالي | الخامسTFH | 2.4 | - | الخامسنسخة | الخامس |
| تيعيبمنطق منخفض | الخامسTFL | الخامسإي | - | الخامسإي+0.4 | الخامس |
| الخصائص الكهربائية لجهاز الاستقبال | |||||
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| تأرجح الجهد الناتج التفاضلي | الخامسخارج | 300 | - | 850 | بالسيارات |
| مقاومة الإخراج التفاضلي Rx | ضخارج | - | 100 | - | Ω |
| LOS تأكيد الجهد | الخامسلوسا | 2.4 | - | الخامسنسخة | الخامس |
| الجهد المنخفض | الخامسLOSD | الخامسإي | - | الخامسإي+0.4 | الخامس |
الخصائص البصرية والكهربائية
| الخصائص الكهربائية لجهاز الإرسال | ||||||||||
| معامل | رمز | دقيقة. | النوع. | الأعلى. | وحدة | ملحوظة | ||||
| نطاق الطول الموجي للمركز | λ | 1295 | 1310 | 1325 | نانومتر | |||||
| العرض الطيفي @ -20 ديسيبل | Δλ | - | - | 1 | نانومتر | |||||
| نسبة قمع الوضع الجانبي | SMSR | 30 | - | - | ديسيبل | |||||
| إطلاق الطاقة الضوئية | العبوس | -7 | - | 2 | ديسيبل | 1 | ||||
| سعة التعديل البصري | OMA | -4 | - | 2.2 | ديسيبل | |||||
| إطلاق الطاقة في OMA-TDP | -5 | ديسيبل | ||||||||
| جزاء تشتت الارسال | TDP | - | - | 2.7 | ديسيبل | |||||
| متوسط قوة إطلاق جهاز الإرسال OFF | -20 | ديسيبل | ||||||||
| نسبة الانقراض | ER | 3 | - | - | ديسيبل | |||||
| ضجيج الكثافة النسبية | رين | - | - | -130 | ديسيبل / هرتز | |||||
| مخطط العين | يتوافق مع أقنعة العين IEEE802.3cc عند تصفيته | |||||||||
| الخصائص الكهربائية لجهاز الاستقبال | ||||||||||
| معامل | رمز | دقيقة. | النوع. | الأعلى. | وحدة | ملحوظة | ||||
| تشغيل الطول الموجي المركزي | λ | 1295 | 1310 | 1325 | نانومتر | |||||
| حساسية OMA لجهاز الاستقبال غير المضغوط | سين | - | - | -12 | ديسيبل | 2 | ||||
| أقصى قوة استقبال OMA | - | - | 2.2 | ديسيبل | ||||||
| انعكاس المتلقي | RFL | - | - | -26 | ديسيبل | |||||
| تأكيد LOS | لوسا | -30 | - | - | ديسيبل | |||||
| إلغاء التأكيد | LOSD | - | - | -14 | ديسيبل | |||||
| التباطؤ LOS | LOSH | 0.5 | - | - | ديسيبل | |||||
| ملحوظة: | ||||||||||
|
1. متوسط أرقام القوة إعلامية فقط ، وفقًا لمعايير IEEE 802.3cc. 2. تم القياس بـ 231-1 PRBS @ 25.78125Gbps ، BER <5E-5 |
||||||||||
