مكان المنشأ:
ووهان الصين
اسم العلامة التجارية:
Springtek
إصدار الشهادات:
ISO9001 RoHS FCC CE
رقم الموديل:
S-FP1055LA0-CD

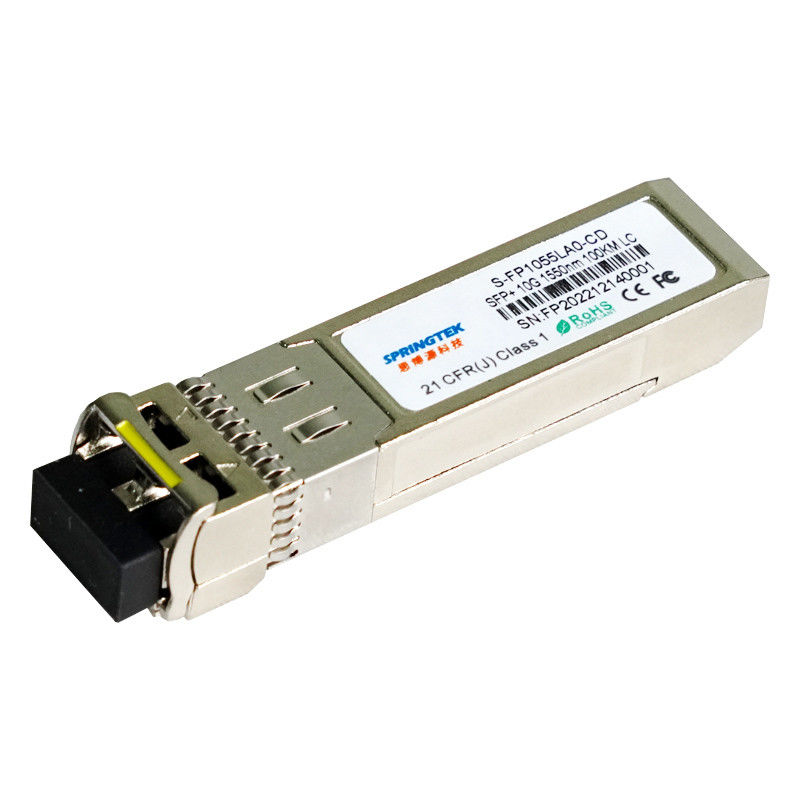

10 جيجابت في الثانية CWDM 100 كم SFP + ZR + وحدة الإرسال والاستقبال البصرية
معلومات الطلبية
| رقم القطعة | وصف المنتج |
| S-FP1055LA0-CD | SFP + ، 10.3125 جيجابت في الثانية ، 1550 نانومتر ، SM ، 100 كم ، 0 درجة مئوية ~ + 70 درجة مئوية ، مع DDM |
وصف
تعتبر أجهزة الإرسال والاستقبال Springtek 10G CWDM SFP + ذات أداء عالٍ ووحدات فعالة من حيث التكلفة تدعم معدل بيانات 10 جيجابت في الثانية ومسافة نقل 80 كم مع SMF.
يتكون جهاز الإرسال والاستقبال من ثلاثة أقسام: جهاز إرسال ليزر مبرد EML ، وديود ضوئي APD مدمج مع مضخم مسبق للمقاومة العابرة (TIA) ووحدة تحكم MCU.جميع الوحدات تلبي متطلبات سلامة الليزر من الفئة الأولى.
تتوافق أجهزة الإرسال والاستقبال مع اتفاقية المصادر المتعددة SFP ووظائف التشخيص الرقمي SFF-8472.
سمات
التطبيقات
الحد الأقصى لالتقييمات المطلقة
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| مصدر التيار | Vcc | -0.5 | - | 4.5 | الخامس |
| درجة حرارة التخزين | تس | -40 | - | +85 | درجة مئوية |
| رطوبة العملية | - | 5 | - | 85 | ٪ |
ظروف التشغيل الموصى بها
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| نطاق درجة حرارة تشغيل الحالة | ح | 0 | +70 | درجة مئوية | |
| جهد مزود الطاقة | Vcc | 3.135 | 3.30 | 3.465 | الخامس |
| التيار الكهربائي | ICC | 600 | مللي أمبير | ||
| معدل البيانات | 1.0 | 10.3 | 10.7 | جيجابت في الثانية |
الخصائص البصرية والكهربائية
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة | ملحوظات | |
| المرسل | |||||||
| مركز الطول الموجي | λ ج | λc-6.5 | λ ج | λc + 6.5 | نانومتر | ||
| العرض الطيفي (-20 ديسيبل) | Δλ | 1 | نانومتر | ||||
| نسبة قمع الوضع الجانبي | SMSR | 30 | - | ديسيبل | |||
| متوسط انتاج الطاقة | صخارج | 2 | 6 | ديسيبل | 1 | ||
| نسبة الانقراض | ER | 8.2 | ديسيبل | ||||
| تفاضل تأرجح إدخال البيانات | الخامسفي | 180 | 850 | بالسيارات | 2 | ||
| المدخلات التفاضلية المعاوقة | ضفي | 90 | 100 | 110 | Ω | ||
| TX تعطيل | إبطال | 2.0 | Vcc | الخامس | |||
| يُمكَِن | 0 | 0.8 | الخامس | ||||
| خطأ TX | عيب | 2.0 | Vcc | الخامس | |||
| طبيعي | 0 | 0.8 | الخامس | ||||
| خصائص جهاز الاستقبال | |||||||
| مركز الطول الموجي | λ ج | 1450 | 1620 | نانومتر | |||
| المتلقي حساسية | -23 | ديسيبل | 3 | ||||
| جهاز الاستقبال الزائد | -7 | ديسيبل | 3 | ||||
| إلغاء التأكيد | لوسد | -24 | ديسيبل | ||||
| تأكيد LOS | لوسأ | -35 | ديسيبل | ||||
| التباطؤ LOS | 0.5 | ديسيبل | |||||
| تفاضل تأرجح إخراج البيانات | الخامسخارج | 300 | 900 | بالسيارات | 4 | ||
| لوس | عالي | 2.0 | Vcc | الخامس | |||
| قليل | 0.8 | الخامس | |||||
| ملحوظات: | |||||||
|
1. يتم إطلاق الطاقة الضوئية إلى SMF. 2. مدخلات PECL ، داخليًا مقترنة بالتيار المتردد وتنتهي. 3. مقاسة مع PRBS 231-1 نموذج اختبار @ 10312 ميجابت في الثانية ، BER ≤1 × 10-12. 4. داخليا AC- إلى جانب. |
|||||||
التوقيت والكهرباء
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة |
| Tx تعطيل نفي الوقت | t_on | 1 | آنسة | ||
| Tx تعطيل تأكيد الوقت | الأنيق | 10 | µs | ||
| وقت التهيئة ، بما في ذلك إعادة تعيين خطأ Tx | t_init | 300 | آنسة | ||
| وقت تأكيد خطأ TX | t_fault | 100 | µs | ||
| Tx تعطيل لإعادة التعيين | t_reset | 10 | µs | ||
| وقت تأكيد LOS | t_loss_on | 100 | µs | ||
| وقت LOS De-assert | t_loss_off | 100 | µs | ||
| الرقم التسلسلي على مدار الساعة معدل | f_serial_clock | 100 | 400 | كيلو هرتز | |
| MOD_DEF (0: 2) -عالي | الخامسح | 2 | Vcc | الخامس | |
| MOD_DEF (0: 2) -منخفض | الخامسإل | 0.8 | الخامس |
التشخيص
| معامل | يتراوح | وحدة | دقة | معايرة |
| درجة حرارة | من 0 إلى +70 | درجة مئوية | ± 3 درجة مئوية | داخلي |
| الجهد االكهربى | 3.0 إلى 3.6 | الخامس | ± 3٪ | داخلي |
| تيار التحيز | 0 إلى 100 | مللي أمبير | ± 10٪ | داخلي |
| TX قوة | من -5 إلى +2 | ديسيبل | ± 3 ديسيبل | داخلي |
| قوة RX | -16 إلى -1 | ديسيبل | ± 3 ديسيبل | داخلي |
