مكان المنشأ:
ووهان الصين
اسم العلامة التجارية:
Springtek
إصدار الشهادات:
ISO9001 RoHS FCC CE
رقم الموديل:
S-FP1085L03-CD

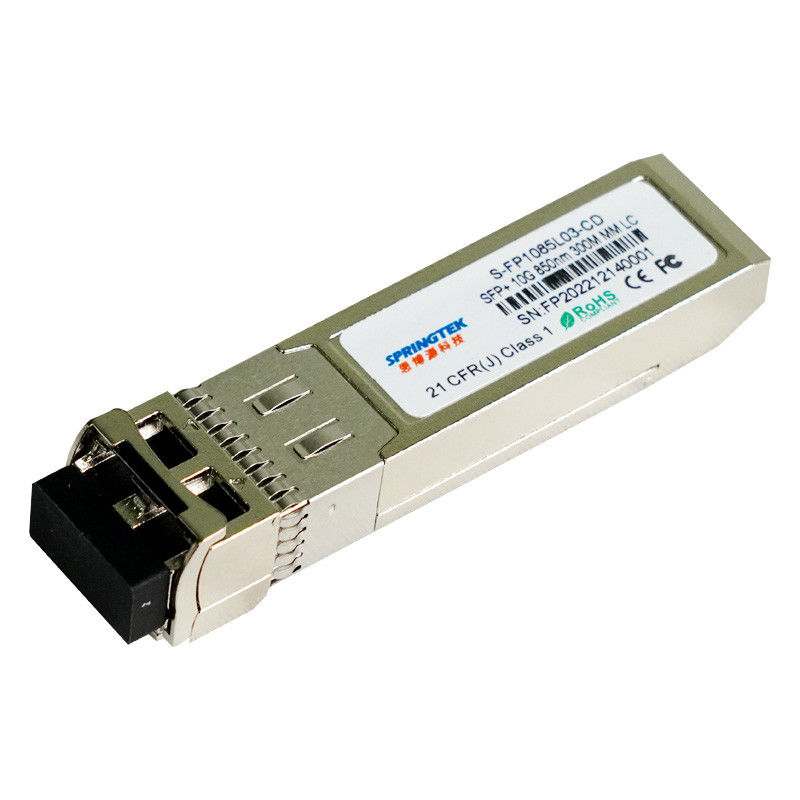

جهاز الإرسال والاستقبال البصري 10G SFP + SR ، موصل LC ، 850 نانومتر لما يصل إلى 300 متر فوق MMF
معلومات الطلبية
رقم القطعة | وصف المنتج |
S-FP1085L03-CD | SFP + ، 10.3125 جيجابت في الثانية ، 850 نانومتر ، SM ، 300 م ، 0 درجة مئوية ~ + 70 درجة مئوية ، مع DDM |
S-FP1085L03- معرف | SFP + ، 10.3125 جيجابت في الثانية ، 850 نانومتر ، SM ، 300 م ، -40 درجة مئوية ~ + 85 درجة مئوية ، مع DDM |
وصف
تم تصميم جهاز الإرسال والاستقبال Springtek 850nm SFP + لنقل واستقبال البيانات الضوئية عبر الألياف متعددة الأوضاع لشبكة إيثرنت 10 جيجا.
تتوافق الواجهة الكهربائية للوحدة مع المواصفات الكهربائية لـ SFI.مدخلات الارسال ومقاومة الخرج هي 100 أوم تفاضلية.يتم ربط خطوط البيانات داخليًا بتيار متردد.توفر الوحدة إنهاءًا تفاضليًا وتقليل التحويل التفاضلي إلى تحويل الوضع الشائع لإنهاء إشارة الجودة وانخفاض EMI.
سمات
كاشف صور بالليزر و PIN 850 نانومتر
توافق الواجهة الضوئية لمقبس LC على الوجهين
مصدر طاقة واحد + 3.3 فولت
توصيل ساخن
اقتران AC لإشارات CML
شهادة سلامة الليزر الدولية من الفئة 1
نطاق الحرارة الشغالة:
وظيفة DDMI متاحة مع وضع المعايرة داخليًا
تجاري: 0 ℃ ~ + 70 ℃
متوافق مع RoHS (خالٍ من الرصاص)
التطبيقات
القناة الليفية
الحد الأقصى لالتقييمات المطلقة
معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
جهد مزود الطاقة | Vcc | -0.5 | 4 | الخامس | |
مدى درجة حرارة التخزين | تس | -40 | 85 | درجة مئوية | |
الرطوبة النسبية - التخزين | رس | 0 | 95 | ٪ | |
الرطوبة النسبية - أثناء التشغيل | را | 0 | 85 | ٪ |
ظروف التشغيل الموصى بها
معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
نطاق درجة حرارة تشغيل الحالة | ح | 0 | - | 70 | درجة مئوية |
-40 | - | 85 | |||
جهد مزود الطاقة | الخامسنسخة | 3.14 | 3.3 | 3.47 | الخامس |
العرض الحالي | أنانسخة | - | - | 300 | مللي أمبير |
معدل البيانات | BR | - | 10.3125 | - | جيجابت في الثانية |
الخصائص الكهربائية
الخصائص الكهربائية لجهاز الإرسال | |||||
معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
تأرجح جهد الإدخال التفاضلي | الخامسفي | 180 | - | 700 | بالسيارات |
مقاومة المدخلات التفاضلية Tx | ضفي | - | 100 | - | Ω |
الارسال تعطيل الجهد | الخامسديس | 2.0 | - | الخامسنسخة+0.3 | الخامس |
الارسال تمكين الجهد | الخامسEN | -0.3 | - | 0.8 | الخامس |
تيعيبمنطق عالي | الخامسTFH | 2.4 | - | الخامسنسخة+0.3 | الخامس |
تيعيبمنطق منخفض | الخامسTFL | -0.3 | - | +0.4 | الخامس |
الخصائص الكهربائية لجهاز الاستقبال | |||||
معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
تأرجح الجهد الناتج التفاضلي | الخامسخارج | 300 | - | 850 | بالسيارات |
مقاومة الإخراج التفاضلي Rx | ضخارج | - | 100 | - | Ω |
LOS تأكيد الجهد | الخامسلوسا | 2.4 | - | الخامسنسخة+0.3 | الخامس |
الجهد المنخفض | الخامسLOSD | -0.3 | - | +0.4 | الخامس |
الخصائص البصرية
معامل | رمز | دقيقة | النوع | الأعلى | وحدة | ملحوظات | ||
خصائص المرسل | ||||||||
نوع الليزر | FP | |||||||
نطاق الطول الموجي للمركز | λ | 840 | 850 | 860 | نانومتر | |||
العرض الطيفي RMS | Δλ | - | - | 0.45 | نانومتر | |||
متوسط قوة إطلاق جهاز الإرسال OFF | صعن | - | - | -30 | ديسيبل | |||
إطلاق الطاقة الضوئية | العبوس | -5 | - | -1 | ديسيبل | 1 | ||
نسبة الانقراض | ER | 3.5 | - | - | ديسيبل | |||
ضجيج الكثافة النسبية | رين | - | - | -128 | ديسيبل / هرتز | |||
تحمل خسارة العودة البصرية | - | - | 12 | ديسيبل | ||||
عقوبة المرسل والتشتت | TDP | - | - | 3.9 | ديسيبل | |||
مخطط العين | يتوافق مع أقنعة العين IEEE802.3ae عند تصفيته | |||||||
خصائص جهاز الاستقبال | ||||||||
نوع المستقبل | دبوس | |||||||
تشغيل الطول الموجي المركزي | λ | 840 | - | 860 | نانومتر | |||
المتلقي حساسية | سين | - | - | -10 | ديسيبل | 2 | ||
جهاز الاستقبال الزائد | صقعد | 0.5 | - | - | ديسيبل | |||
انعكاس المتلقي | RFL | - | - | -12 | ديسيبل | |||
تأكيد LOS | لوسا | -30 | - | - | ديسيبل | |||
إلغاء التأكيد | LOSD | - | - | -17 | ديسيبل | |||
التباطؤ LOS | LOSH | 0.5 | 3 | 5 | ديسيبل | |||
ملحوظات | ||||||||
|
