مكان المنشأ:
ووهان الصين
اسم العلامة التجارية:
Springtek
إصدار الشهادات:
ISO9001 RoHS FCC CE
رقم الموديل:
S-PB2532L10-CD

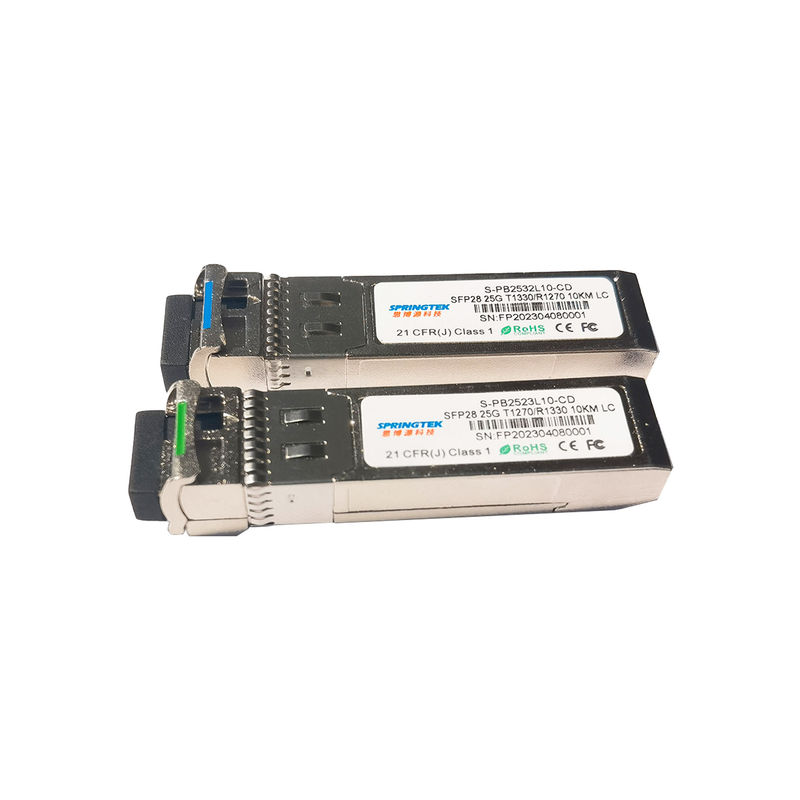

25.78Gbps BIDI SFP28 Tx1330 / Rx1270nm 10km وحدة الإرسال والاستقبال البصرية
معلومات الطلبية
رقم القطعة | وصف المنتج |
S-PB2532L10-CD |
SFP28 ، BIDI ، Tx1330 / Rx1270nm ، 25.78 جيجابت في الثانية ، SM ، 10 كم ، 0 درجة مئوية ~ + 70 درجة مئوية ، مع DDM |
وصف
أجهزة الإرسال والاستقبال Springtek SFP28 BIDI هي وحدات عالية الأداء وفعالة من حيث التكلفة تدعم معدل بيانات 25.78 جيجابت في الثانية ومسافة نقل 10 كم مع SMF.
يتكون جهاز الإرسال والاستقبال من ثلاثة أقسام: جهاز إرسال ليزر DFB ، وديود ضوئي PIN مدمج مع مضخم مسبق للمقاومة العابرة (TIA) ووحدة تحكم MCU.
تتوافق أجهزة الإرسال والاستقبال مع اتفاقية المصادر المتعددة SFP ووظائف التشخيص الرقمي SFF-8472.
سمات
التطبيقات
الحد الأقصى لالتقييمات المطلقة
معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
جهد مزود الطاقة | Vcc | -0.5 | 4.5 | الخامس | |
مدى درجة حرارة التخزين | تس | -40 | +85 | درجة مئوية | |
الرطوبة النسبية - أثناء التشغيل | را | 5 | 85 | ٪ |
ظروف التشغيل الموصى بها
معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
نطاق درجة حرارة تشغيل الحالة | ح | 0 | +70 | درجة مئوية | |
جهد مزود الطاقة | الخامسنسخة | 3.14 | 3.3 | 3.47 | الخامس |
العرض الحالي | أنانسخة | 600 | مللي أمبير | ||
معدل البيانات | BR | - | 25.78 | - | جيجابت في الثانية |
الخصائص البصرية والكهربائية
معامل | رمز | دقيقة | عادي | الأعلى | وحدة | ملحوظات | |
المرسل | |||||||
مركز الطول الموجي | λ ج | 1320 | 1330 | 1340 | نانومتر | ||
العرض الطيفي (-20 ديسيبل) | Δλ | 1 | نانومتر | ||||
نسبة قمع الوضع الجانبي | SMSR | 30 | - | ديسيبل | |||
متوسط انتاج الطاقة | صخارج | -2 | 4 | ديسيبل | 1 | ||
نسبة الانقراض | ER | 3.5 | ديسيبل | ||||
تفاضل تأرجح إدخال البيانات | الخامسفي | 180 | 850 | بالسيارات | 2 | ||
المدخلات التفاضلية المعاوقة | ضفي | 90 | 100 | 110 | Ω | ||
TX تعطيل | إبطال | 2.0 | Vcc | الخامس | |||
يُمكَِن | 0 | 0.8 | الخامس | ||||
خطأ TX | عيب | 2.0 | Vcc | الخامس | |||
طبيعي | 0 | 0.8 | الخامس | ||||
المتلقي | |||||||
مركز الطول الموجي | λ ج | 1260 | 1270 | 1280 | نانومتر | ||
المتلقي حساسية | -13 | ديسيبل | 3 | ||||
جهاز الاستقبال الزائد | 2 | ديسيبل | 3 | ||||
إلغاء التأكيد | لوسد | -15 | ديسيبل | ||||
تأكيد LOS | لوسأ | -30 | ديسيبل | ||||
التباطؤ LOS | 0.5 | ديسيبل | |||||
تفاضل تأرجح إخراج البيانات | الخامسخارج | 300 | 900 | بالسيارات | 4 | ||
لوس | عالي | 2.0 | Vcc | الخامس | |||
قليل | 0.8 | الخامس | |||||
ملحوظات: 1. يتم إطلاق الطاقة الضوئية إلى SMF. 2. مدخلات PECL ، داخليًا مقترنة بالتيار المتردد وتنتهي. 3. مقاسة مع PRBS 231-1 نموذج اختبار @ 25.78Gps ، BER ≤5 × 10-5. 4. داخليا AC- إلى جانب. |
التوقيت والكهرباء
معامل | رمز | دقيقة | عادي | الأعلى | وحدة |
Tx تعطيل نفي الوقت | t_on | 2 | آنسة | ||
Tx تعطيل تأكيد الوقت | الأنيق | 10 | µs | ||
وقت التهيئة ، بما في ذلك إعادة تعيين خطأ Tx |
t_init | 300 | آنسة | ||
وقت تأكيد خطأ TX | t_fault | 100 | µs | ||
Tx تعطيل لإعادة التعيين | t_reset | 10 | µs | ||
وقت تأكيد LOS | t_loss_on | 100 | µs | ||
وقت LOS De-assert | t_loss_off | 100 | µs | ||
الرقم التسلسلي على مدار الساعة معدل | f_serial_clock | 100 | 400 | كيلو هرتز | |
MOD_DEF (0: 2) -عالي | الخامسح | 2 | Vcc | الخامس | |
MOD_DEF (0: 2) -منخفض | الخامسإل | 0.8 | الخامس |
التشخيص
معامل | يتراوح | وحدة | دقة | معايرة |
درجة حرارة | من 0 إلى +70 | درجة مئوية | ± 3 درجة مئوية | داخلي |
الجهد االكهربى | 3.0 إلى 3.6 | الخامس | ± 3٪ | داخلي |
تيار التحيز | 0 إلى 100 | مللي أمبير | ± 10٪ | داخلي |
TX قوة | 0 إلى 6 | ديسيبل | ± 3 ديسيبل | داخلي |
قوة RX | -14 إلى +2 | ديسيبل | ± 3 ديسيبل | داخلي |
