مكان المنشأ:
ووهان الصين
اسم العلامة التجارية:
Springtek
إصدار الشهادات:
ISO9001 RoHS FCC CE
رقم الموديل:
S-QD4AC4L10-CD-4

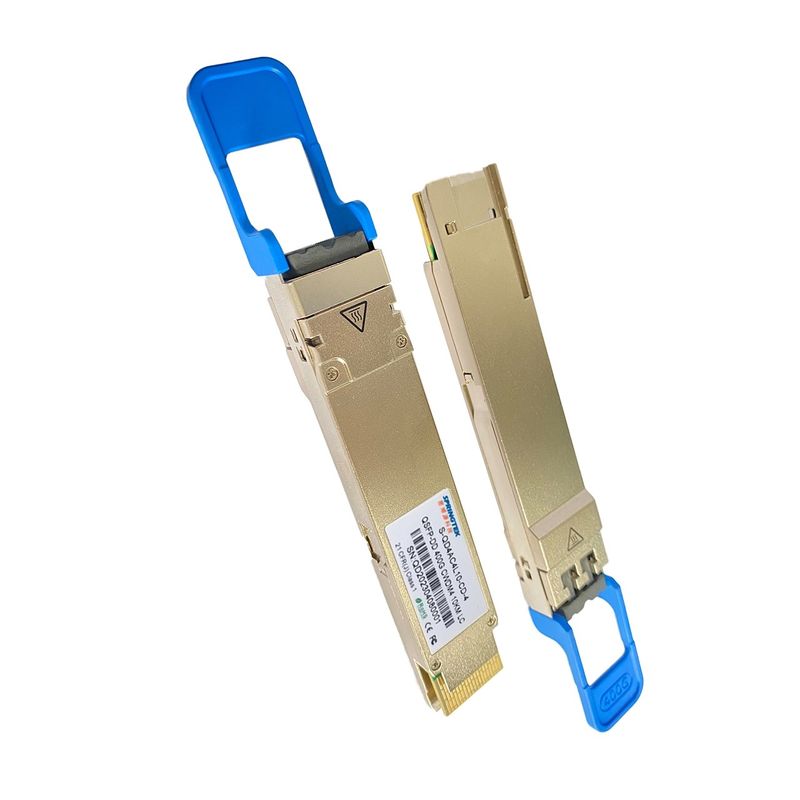

وحدة الإرسال والاستقبال الضوئية المتوافقة من Avaya 400Gbps QSFP-DD LR4 1310nm LC 10km
QSFP-DD LR4 S-QD4AC4L10-CD-4 230301.pdf
معلومات الطلبية
| رقم القطعة | وصف المنتج |
|
S-QD4AC4L10-CD-4 |
QSFP-DD 400G CWDM4 LR4 10KM LC ، 0 درجة مئوية ~ + 70 درجة مئوية ، مع DDM |
وصف
تم تصميم وحدة Springtek الضوئية QSFP-DD LR4 بسعة 400 جيجابت / ثانية لتطبيقات الاتصالات الضوئية بطول 10 كم.تقوم وحدة S-QD4AC4L10-CD-4 بتحويل 8 قنوات من بيانات الإدخال الكهربائي بسرعة 50 جيجابت / ثانية (PAM4) إلى 4 قنوات من الإشارات الضوئية CWDM ، وتعددها في قناة واحدة للإرسال البصري بسرعة 400 جيجابت / ثانية.بشكل عكسي ، على جانب المستقبل ، تقوم الوحدة النمطية بإلغاء تعدد الإرسال بصريًا للإدخال البصري بسرعة 400 جيجابت / ثانية إلى 4 قنوات من الإشارات الضوئية CWDM ، وتحويلها إلى 8 قنوات من بيانات الإخراج الكهربائي بسرعة 50 جيجابت / ثانية (PAM4).
الأطوال الموجية المركزية لقنوات CWDM الأربعة هي 1271 و 1291 و 1311 و 1331 نانومتر كأعضاء في شبكة الطول الموجي CWDM المحددة في ITU-T G.694.2 وهي تحتوي على موصل LC مزدوج للواجهة البصرية وموصل 76 سنًا للواجهة الضوئية. الواجهة الكهربائية لتقليل التشتت البصري في نظام المسافات الطويلة ، يجب استخدام الألياف أحادية الوضع (SMF) في هذه الوحدة ، ويلزم استخدام FEC المضيف لدعم نقل الألياف حتى 10 كيلومترات
تم تصميم منتج S-QD4AC4L10-CD-4 مع عامل الشكل والتوصيل البصري / الكهربائي وواجهة التشخيص الرقمية وفقًا لاتفاقية QSFP-DD متعددة المصادر (MSA) من النوع 2. وقد تم تصميمه لتلبية أقسى ظروف التشغيل الخارجية بما في ذلك درجة الحرارة والرطوبة وتدخل EMI.
سمات
التطبيقات
الحد الأقصى لالتقييمات المطلقة
وتجدر الإشارة إلى أن العملية التي تتجاوز أي تقديرات قصوى فردية مطلقة قد تسبب ضررًا دائمًا لهذه الوحدة.
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| جهد مزود الطاقة | Vcc | -0.5 | 3.6 | الخامس | |
| مدى درجة حرارة التخزين | تس | -40 | 85 | درجة مئوية | |
| درجة حرارة حالة التشغيل | ل | 0 | 70 | درجة مئوية | |
| الرطوبة النسبية (عدم التكثيف) | ر | 0 | 85 | ٪ |
شروط التشغيل الموصى بها ومتطلبات مصدر الطاقة
| معامل | رمز | دقيقة | عادي | الأعلى | الوحدات | ملحوظات |
| درجة حرارة حالة التشغيل | قمة | 0 | 70 | درجة مئوية | ||
| جهد مزود الطاقة | VCC | 3.135 | 3.3 | 3.465 | الخامس | |
| معدل البيانات ، كل حارة | 26.5625 | GBd | بام 4 | |||
| دقة معدل البيانات | -100 | 100 | جزء في المليون | |||
| نسبة خطأ ما قبل FEC بت | 2.4 × 10-4 | |||||
| نسبة خطأ ما بعد FEC بت | 1 × 10-12 | 1 | ||||
| مسافة الارتباط | د | 0.002 | 10 | كم | 2 | |
|
ملحوظات: 1. قدم FEC من قبل النظام المضيف. 2. مطلوب FEC على النظام المضيف لدعم أقصى مسافة |
||||||
الخصائص الكهربائية
يتم تحديد الخصائص الكهربائية التالية عبر بيئة التشغيل الموصى بها ما لم ينص على خلاف ذلك.
| معامل | اختبار مرهم | دقيقة | عادي | الأعلى | الوحدات | ملحوظات | |
| استهلاك الطاقة | 12 | دبليو | |||||
| العرض الحالي | ICC | 3.63 | أ | ||||
| الارسال (كل حارة) | |||||||
| معدل الإشارة لكل حارة | TP1 | 26.5625 ± 100 جزء في المليون | GBd | ||||
|
التفاضل pk-pk إدخال الجهد التسامح عدم تطابق |
TP1a | 900 | mVpp | 1 | |||
| الإنهاء التفاضلي | TP1 | 10 | ٪ | ||||
| خسارة عائد المدخلات التفاضلية | TP1 |
IEEE 802.3-2015 معادلة (83E-5) |
ديسيبل | ||||
| التفاضل إلى الوضع المشترك خسارة عودة المدخلات |
TP1 | IEEE 802.3-2015 المعادلة (83E-6) |
ديسيبل | ||||
| اختبار الإدخال المجهد للوحدة النمطية | TP1a | راجع IEEE 802.3bs 120E.3.4.1 | 2 | ||||
|
الجهد أحادي النهاية نطاق التسامح (الحد الأدنى) |
TP1a | -0.4 إلى 3.3 | الخامس | ||||
| ارتفاع العين القريب ، التفاضل | TP1 | -350 | 2850 | بالسيارات | 3 | ||
| المتلقي (كل حارة) | |||||||
| ارتفاع العين البعيد ، التفاضل | TP4 | 53.125 ± 100 جزء في المليون | GBd | ||||
|
التفاضل من الذروة إلى الذروة الجهد الناتج |
TP4 | 900 | mVpp | ||||
| الجهد الناتج للوضع المشترك (Vcm) | TP4 | 2850 | بالسيارات | ||||
|
الإنهاء التفاضلي عدم تطابق |
TP4 | 10 | ٪ | ||||
|
خسارة عودة المخرجات التفاضلية
|
TP4 |
IEEE 802.3-2015 المعادلة (83E-2) |
|||||
|
مشترك في الوضع التفاضلي خسارة عائد التحويل |
TP4 |
IEEE 802.3-2015 المعادلة (83E-3) |
|||||
|
وقت الانتقال ، 20٪ إلى 80٪
|
TP4 | 9.5 | ملاحظة | ||||
|
عرض قناع تماثل العين القريب (ESMW) |
TP4 | 0.265 | واجهة المستخدم | ||||
| ارتفاع العين القريب ، التفاضل | TP4 | 70 | بالسيارات | ||||
|
عرض قناع تناظر العين البعيد (ESMW) |
TP4 | 0.2 | واجهة المستخدم | ||||
| ارتفاع العين البعيد ، التفاضل | TP4 | 30 | بالسيارات | ||||
| نسبة ISI لمؤشر ما قبل نهاية بعيدة | TP4 | -4.5 | 2.5 | ٪ | |||
| الجهد الناتج للوضع المشترك (Vcm) | TP4 | -350 | 2850 | بالسيارات | 3 | ||
|
ملحوظات: 1. باستثناء IEEE 802.3bs 120E.3.1.2 أن النمط هو PRBS31Q أو خامل مخلوط. 2. يفي بـ BER المحدد في IEEE 802.3bs 120E.1.1. 3. جهد التيار المستمر المتولد عن المضيف.تشمل المواصفات تأثيرات جهد تعويض الأرض. |
|||||||
الخصائص البصرية
| معامل | رمز | دقيقة | عادي | الأعلى | الوحدات | ملحوظات |
| المرسل | ||||||
| مركز الطول الموجي | L0 | 1264.5 | 1271 | 1277.5 | نانومتر | |
| L1 | 1284.5 | 1291 | 1279.5 | نانومتر | ||
| L2 | 1304.5 | 1311 | 1317.5 | نانومتر | ||
| L3 | 1324.5 | 1331 | 1337.5 | نانومتر | ||
| معدل البيانات ، كل حارة | 53.125 ± 100 جزء في المليون | GBd | ||||
| تنسيق التحوير | بام 4 | |||||
| نسبة قمع الوضع الجانبي | SMSR | 30 | ديسيبل | |||
| متوسط قوة الإطلاق ، كل مسار | بافج | -2.8 | 4.0 | ديسيبل | 1 | |
|
سعة التعديل البصري الخارجي (OMAouter) ، كل حارة |
بوما | 0.2 | 4.2 | ديسيبل | 2 | |
|
قم بتشغيل Power in OMAouter ناقصًا TDECQ ، كل مسار لـ ER ≥ 4.5 ديسيبل لـ ER <4.5 ديسيبل |
-1.2 -1.1 |
ديسيبل | ||||
|
الارسال والتشتت العين كلوزر لـ PAM4 ، كل ممر |
TDECQ | 3.9 | ديسيبل | |||
| TDECQ - 10 * log10 (Ceq) ، كل حارة | 3.9 | ديسيبل | ||||
| نسبة الانقراض | ER | 3.5 | ديسيبل | |||
|
الفرق في قوة الإطلاق بين أي مسارين (OMAouter) |
4 | ديسيبل | ||||
| RIN15.6OMA | رين | -136 | ديسيبل / هرتز | |||
| تحمل خسارة العودة البصرية | TOL | 15.6 | ديسيبل | |||
|
متوسط قوة الإطلاق إيقاف الإرسال ، كل حارة |
بوف | -26 | ديسيبل | |||
| وقت انتقال جهاز الإرسال | 17 | ملاحظة | ||||
|
متوسط قوة التشغيل للإيقاف مرسل ، كل حارة |
بوف | -20 | ديسيبل | |||
| المتلقي | ||||||
| مركز الطول الموجي | L0 | 1264.5 | 1271 | 1277.5 | نانومتر | |
| L1 | 1284.5 | 1291 | 1279.5 | نانومتر | ||
| L2 | 1304.5 | 1311 | 1317.5 | نانومتر | ||
| L3 | 1324.5 | 1331 | 1337.5 | نانومتر | ||
| معدل البيانات ، كل حارة | 53.125 ± 100 جزء في المليون | GBd | ||||
| تنسيق التحوير | بام 4 | |||||
| حد الضرر ، كل حارة | THd | 5 | ديسيبل | 4 | ||
| متوسط قوة الاستلام ، كل مسار | -9.1 | 4 | ديسيبل | 5 | ||
| تلقي الطاقة (OMAouter) ، كل مسار | 4.2 | ديسيبل | ||||
|
الفرق في قوة جهاز الاستقبال بين أي مسارين (OMAouter) |
4.6 | ديسيبل | ||||
|
حساسية جهاز الاستقبال (OMAouter) ، كل حارة |
سين |
معادلة (1) |
ديسيبل | 6 | ||
| حساسية المتلقي المجهدة | SRS | -4.1 | ديسيبل | 7 | ||
| انعكاس المتلقي | رر | -26 | ديسيبل | |||
| تأكيد LOS | لوسا | -20 | ديسيبل | |||
| LOS De-assert | LOSD | -12.1 | ديسيبل | |||
| التباطؤ LOS | LOSH | 0.5 | ديسيبل | |||
| الظروف المجهدة لحساسية مستقبل الإجهاد (ملاحظة 7) | ||||||
|
إغلاق العين المجهد لـ PAM4 (SECQ) ، حارة قيد الاختبار |
3.9 | ديسيبل | ||||
| SECQ - 10 * log10 (Ceq) ، اختبار المسار nder | 3.9 | ديسيبل | ||||
| OMAouter لكل ممر معتد | 0.5 | ديسيبل | ||||
|
ملحوظات: 1. متوسط قوة الإطلاق ، كل حارة (دقيقة) مفيدة وليست المؤشر الرئيسي لقوة الإشارة.لا يمكن أن يكون جهاز الإرسال الذي تكون قوة إطلاقه أقل من هذه القيمة متوافقًا ؛ومع ذلك ، لا تضمن قيمة أعلى من هذا التوافق. 2. حتى إذا كان TDECQ <1.4 ديسيبل لنسبة انقراض 4.5 ديسيبل أو TDECQ <1.3 ديسيبل لنسبة انقراض <4.5 ديسيبل ، يجب أن يتجاوز موجه OMA (دقيقة) القيمة الدنيا المحددة هنا. 3. Ceq هو المعامل المحدد في IEEE Std 802.3-2018 بند 121.8.5.3 والذي يفسر صيغة تعديل تعديل الضوضاء المعادل المرجعي PAM4 ، كل مسار THd 5.0dBm. 4. متوسط قوة الاستقبال ، كل حارة (دقيقة) مفيدة وليست المؤشر الرئيسي لقوة الإشارة.لا يمكن أن تكون الطاقة المستلمة أقل من هذه القيمة متوافقة ؛ومع ذلك ، لا تضمن قيمة أعلى من هذا التوافق. 5. يجب أن يكون المستقبل قادراً على تحمل التعريض المستمر لإشارة دخل بصرية ذات مستوى متوسط للقدرة ، دون حدوث ضرر. 6. حساسية جهاز الاستقبال (OMAouter) ، كل حارة (بحد أقصى) مفيدة ومحددة لجهاز الإرسال بقيمة SECQ تصل إلى 3.9 ديسيبل.يجب أن تفي بالمعادلة (1) ، الموضحة في الشكل 4. 7. تم القياس بإشارة اختبار المطابقة عند TP3 لمعدل الخطأ في البتات (BER) الذي يساوي 2.4x10-4. 8. شروط الاختبار هذه لقياس حساسية المستقبِل المجهدة.إنها ليست من خصائص المتلقي. |
||||||
يتم تحديد خصائص التشخيص الرقمي التالية في ظروف التشغيل العادية ما لم ينص على خلاف ذلك.
| معامل | رمز | دقيقة | الأعلى | الوحدات | ملحوظات |
| رصد درجة الحرارة خطأ مطلق | DMI_Temp | -3 | 3 | درجة مئوية | على مدى التشغيل نطاق درجة حرارة |
| رصد الجهد الكهربائي الخطأ المطلق | DMI _VCC | -0.1 | 0.1 | الخامس | على مدى التشغيل الكامل يتراوح |
| مراقبة طاقة القناة RX خطأ مطلق | DMI_RX_Ch | -2 | 2 | ديسيبل | 1 |
| شاشة مراقبة انحياز القناة الحالية | DMI_Ibias_Ch | -10٪ | 10٪ | مللي أمبير | |
| مراقبة طاقة قناة الإرسال خطأ مطلق | DMI_TX_Ch | -2 | 2 | ديسيبل | 1 |
|
ملحوظات: 1. نظرًا لدقة قياس الألياف المختلفة ، يمكن أن يكون هناك تذبذب إضافي بمقدار +/- 1 ديسيبل ، أو دقة إجمالية +/- 3 ديسيبل. |
|||||
