مكان المنشأ:
ووهان الصين
اسم العلامة التجارية:
Springtek
إصدار الشهادات:
ISO9001 RoHS FCC CE
رقم الموديل:
S-FB1023L10-xD

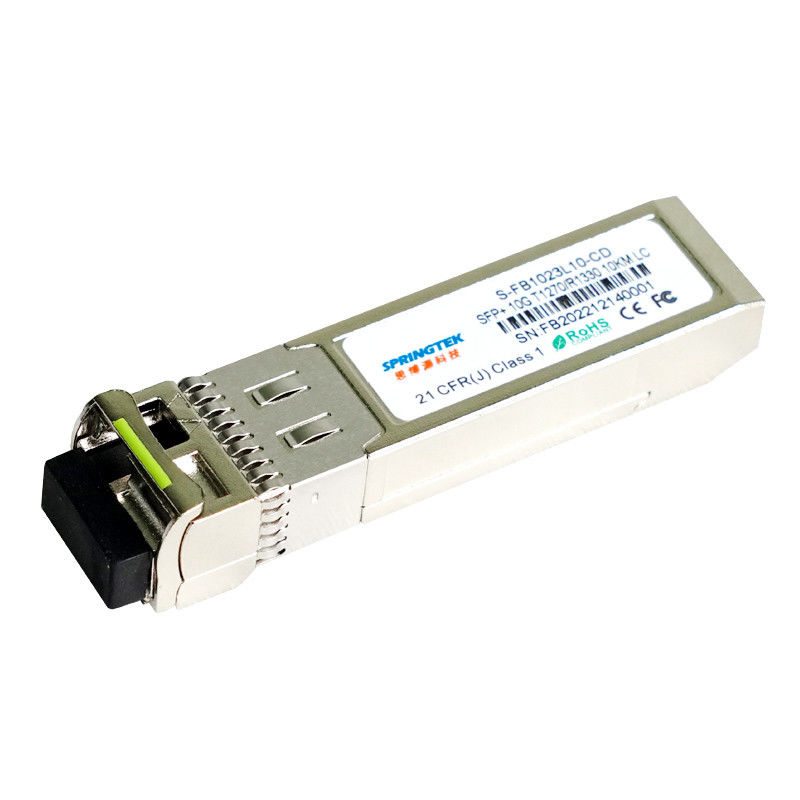

10G تي1270/ R1330نانومتر10 كمبيديSFP +وحدة الإرسال والاستقبال الضوئية
معلومات الطلبية
| رقم القطعة | وصف المنتج |
| S-FB1023L10-CD | SFP + BIDI Tx1270 / Rx1330nm ، 10.3125Gbps ، SM ، 10 كم ، 0 درجة مئوية ~ + 70 درجة مئوية ، مع DDM |
| S-FB1023L10-ID | SFP + BIDI Tx1270 / Rx1330nm ، 10.3125Gbps ، SM ، 10 كم ، -40 درجة مئوية ~ + 85 درجة مئوية ، مع DDM |
وصف
تم تصميم جهاز الإرسال والاستقبال Springtek10G 1270nm SFP + BIDI لنقل واستقبال البيانات الضوئية عبر الألياف الضوئية أحادية الوضع بطول الارتباط 10 كم.
تتوافق الواجهة الكهربائية لوحدة SFP + BIDI بطول 10 كم مع مواصفات SFI الكهربائية.مدخلات الارسال ومقاومة الخرج هي 100 أوم تفاضلية.يتم ربط خطوط البيانات داخليًا بتيار متردد.توفر الوحدة إنهاءًا تفاضليًا وتقليل التحويل التفاضلي إلى تحويل الوضع الشائع لإنهاء إشارة الجودة وانخفاض EMI.
سمات
واجهة LC واحدة
جهاز إرسال 1270nm DFB ، مستقبل PIN
استهلاك الطاقة <1 واط
ينطبق على اتصال SMF 10 كم
مصدر طاقة واحد + 3.3 فولت
غلاف معدني بالكامل للحصول على أداء فائق للتداخل الكهرومغناطيسي
يتيح حل SFP + الفعال من حيث التكلفة كثافة منافذ أعلى وعرض نطاق ترددي أكبر
درجة حرارة التشغيل: 0 إلى + 70 درجة مئوية - 40 إلى + 85 درجة مئوية
متوافق مع RoHS (خالٍ من الرصاص)
التطبيقات
روابط بصرية أخرى
الحد الأقصى لالتقييمات المطلقة
الحد الأقصى لالتقييمات المطلقة
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| جهد مزود الطاقة | Vcc | -0.5 | 4 | الخامس | |
| مدى درجة حرارة التخزين | تس | -40 | 85 | درجة مئوية | |
| الرطوبة النسبية - التخزين | رس | 0 | 95 | ٪ | |
| الرطوبة النسبية - أثناء التشغيل | را | 0 | 85 | ٪ |
ظروف التشغيل الموصى بها
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| نطاق درجة حرارة تشغيل الحالة | ح | 0 | - | 70 | درجة مئوية |
| -40 | - | 85 | |||
| جهد مزود الطاقة | الخامسنسخة | 3.14 | 3.3 | 3.47 | الخامس |
| العرض الحالي | أنانسخة | - | - | 300 | مللي أمبير |
| معدل البيانات | BR | - | 10.3125 | - | جيجابت في الثانية |
الخصائص الكهربائية
| الخصائص الكهربائية لجهاز الإرسال | |||||
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| تأرجح جهد الإدخال التفاضلي | الخامسفي | 180 | - | 700 | بالسيارات |
| مقاومة المدخلات التفاضلية Tx | ضفي | - | 100 | - | Ω |
| الارسال تعطيل الجهد | الخامسديس | 2.0 | - | الخامسنسخة+0.3 | الخامس |
| الارسال تمكين الجهد | الخامسEN | 0 | - | 0.8 | الخامس |
| تيعيبمنطق عالي | الخامسTFH | 2.4 | - | الخامسنسخة | الخامس |
| تيعيبمنطق منخفض | الخامسTFL | الخامسإي | - | الخامسإي+0.4 | الخامس |
| الخصائص الكهربائية لجهاز الاستقبال | |||||
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| تأرجح الجهد الناتج التفاضلي | الخامسخارج | 300 | - | 850 | بالسيارات |
| مقاومة الإخراج التفاضلي Rx | ضخارج | - | 100 | - | Ω |
| LOS تأكيد الجهد | الخامسلوسا | 2.4 | - | الخامسنسخة | الخامس |
| الجهد المنخفض | الخامسLOSD | الخامسإي | - | الخامسإي+0.4 | الخامس |
الخصائص البصرية
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة | ملحوظات | ||
| خصائص المرسل | ||||||||
| نوع الليزر | DFB | |||||||
| مركز الطول الموجي | λ | 1260 | 1270 | 1280 | نانومتر | |||
| العرض الطيفي @ -20 ديسيبل | Δλ | - | - | 1 | نانومتر | |||
| نسبة قمع الوضع الجانبي | SMSR | 30 | - | - | ديسيبل | |||
| إطلاق الطاقة الضوئية | العبوس | -8.2 | - | 0.5 | ديسيبل | 1 | ||
| نسبة الانقراض | ER | 3.5 | - | - | ديسيبل | |||
| ضجيج الكثافة النسبية | رين | - | - | -128 | ديسيبل / هرتز | |||
| مخطط العين | يتوافق مع أقنعة العين IEEE802.3ae عند تصفيته | |||||||
| خصائص جهاز الاستقبال | ||||||||
| نوع المستقبل | دبوس | |||||||
| الطول الموجي المركزي | λ | 1320 | 1330 | 1340 | نانومتر | |||
| المتلقي حساسية | سين | - | - | -14.4 | ديسيبل | 2 | ||
| جهاز الاستقبال الزائد | صقعد | 0.5 | - | - | ديسيبل | |||
| انعكاس المتلقي | RFL | - | - | -12 | ديسيبل | |||
| تأكيد LOS | لوسا | -30 | - | - | ديسيبل | |||
| إلغاء التأكيد | LOSD | - | - | -17 | ديسيبل | |||
| التباطؤ LOS | LOSH | 0.5 | 3 | 5 | ديسيبل | |||
| ملحوظات | ||||||||
|
1. متوسط أرقام القوة إعلامية فقط ، وفقًا لمعايير IEEE 802.3ae. 2. تقاس بـ 231-1 PRBS @ 10.3125 جيجابت في الثانية ، BER <10-12 |
||||||||
