مكان المنشأ:
ووهان الصين
اسم العلامة التجارية:
Springtek
إصدار الشهادات:
ISO9001 RoHS FCC CE
رقم الموديل:
S-FP1055L80-CD

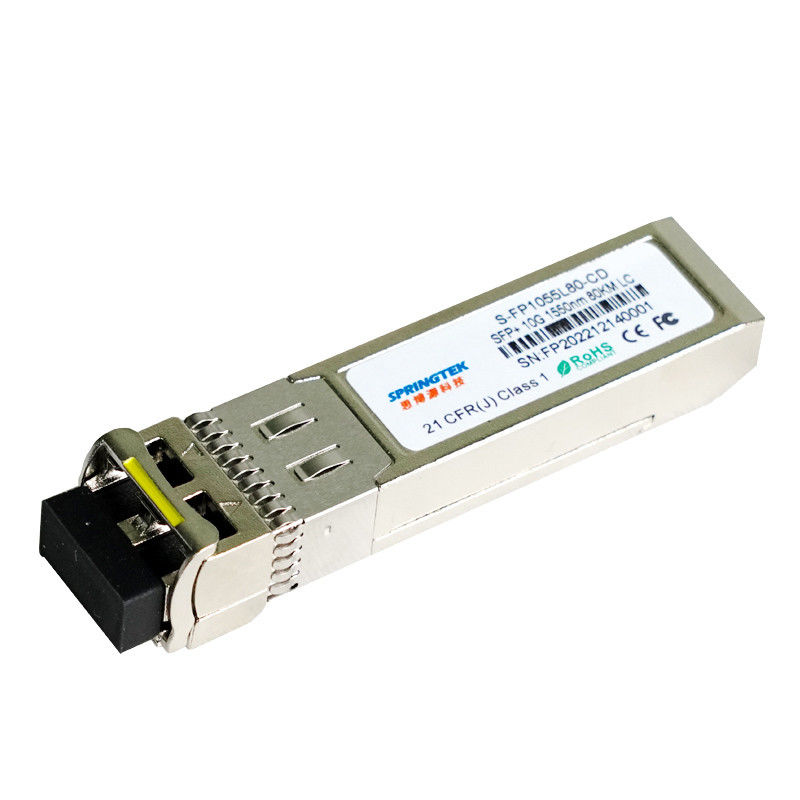

10 جيجابت في الثانية 1550 نانومتر80 كم SFP +وحدة الإرسال والاستقبال الضوئية
معلومات الطلبية
| رقم القطعة | وصف المنتج |
| S-FP1055L80-CD | SFP + ، 10.3125 جيجابت في الثانية ، 1550 نانومتر ، SM ، 80 كم ، 0 درجة مئوية ~ + 70 درجة مئوية ، مع DDM |
وصف
تم تصميم جهاز الإرسال والاستقبال Springtek 1550nm المبرد EML بسرعة 10 جيجابت في الثانية SFP + لنقل واستقبال البيانات الضوئية في روابط 10G Ethernet عبر الألياف الضوئية أحادية الوضع حتى 80 كم.
إن الواجهة الكهربائية لوحدة Springtek 1550nm 80km + SFP متوافقة مع المواصفات الكهربائية لـ SFI.مدخلات الارسال ومقاومة الخرج هي 100 أوم تفاضلية.يتم ربط خطوط البيانات داخليًا بتيار متردد.توفر الوحدة إنهاءًا تفاضليًا وتقليل التحويل التفاضلي إلى تحويل الوضع الشائع لإنهاء إشارة الجودة وانخفاض EMI.
سمات
الواجهة الضوئية LC المزدوجة
1550nm جهاز إرسال EML مبرد ، مستقبل APD
دعم ما يصل إلى 11.3G معدلات بت
استهلاك منخفض للطاقة <2 وات
يصل طول SMF إلى 80 كم
غلاف معدني بالكامل للحصول على أداء فائق للتداخل الكهرومغناطيسي
يتيح حل SFP + الفعال من حيث التكلفة كثافة منافذ أعلى وعرض نطاق ترددي أكبر
درجة حرارة التشغيل: 0 إلى + 70 درجة مئوية
متوافق مع RoHS (خالٍ من الرصاص)
التطبيقات
8.5G / 10G قناة ليفية
10G SONET / SDH ، OTU2 / 2e
الحد الأقصى لالتقييمات المطلقة
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| جهد مزود الطاقة | Vcc | -0.5 | 4 | الخامس | |
| مدى درجة حرارة التخزين | تس | -0 | 70 | درجة مئوية | |
| الرطوبة النسبية - التخزين | رس | 0 | 95 | ٪ | |
| الرطوبة النسبية - أثناء التشغيل | را | 5 | 85 | ٪ |
ظروف التشغيل الموصى بها
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| نطاق درجة حرارة تشغيل الحالة | ح | 0 | +70 | درجة مئوية | |
| جهد مزود الطاقة | الخامسنسخة | 3.135 | 3.30 | 3.465 | الخامس |
| العرض الحالي | أنانسخة | 450 | مللي أمبير | ||
| معدل البيانات | BR | - | 10.3125 | 11.3 | جيجابت في الثانية |
الخصائص الكهربائية
| الخصائص الكهربائية لجهاز الإرسال | |||||
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| تأرجح جهد الإدخال التفاضلي | الخامسفي | 180 | 850 | بالسيارات | |
| مقاومة المدخلات التفاضلية Tx | ضفي | - | 100 | - | Ω |
| الارسال تعطيل الجهد | الخامسديس | 2.0 | - | الخامسنسخة | الخامس |
| الارسال تمكين الجهد | الخامسEN | 0 | - | 0.8 | الخامس |
| تيعيبمنطق عالي | الخامسTFH | 2.0 | - | الخامسنسخة | الخامس |
| تيعيبمنطق منخفض | الخامسTFL | 0 | - | 0.8 | الخامس |
| الخصائص الكهربائية لجهاز الاستقبال | |||||
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| تأرجح الجهد الناتج التفاضلي | الخامسخارج | 300 | - | 850 | بالسيارات |
| مقاومة الإخراج التفاضلي Rx | ضخارج | - | 100 | - | Ω |
| خطأ فقد | خطأ في VLOS | Vcc – 1.3 | استضافة VccHOST | الخامس | |
| LOS عادي | معيار VLOS | في | Vee + 0.8 | الخامس | |
الخصائص البصرية
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة | ملحوظات |
| خصائص المرسل | ||||||
| نوع الليزر | EML | |||||
| نطاق الطول الموجي للمركز | λ | 1530 | 1550 | 1565 | نانومتر | |
| نسبة قمع الوضع الجانبي | SMSR | 30 | - | - | ديسيبل | |
| إطلاق الطاقة الضوئية | العبوس | -1 | - | 4 | ديسيبل | |
| متوسط قوة إطلاق جهاز الإرسال OFF | صعن | - | - | -30 | ديسيبل | |
| نسبة الانقراض | ER | 8.5 | - | - | ديسيبل | |
| عقوبة المرسل والتشتت | TDP | - | - | 3 | ديسيبل | |
| ضجيج الكثافة النسبية | رين | - | - | -128 | ديسيبل / هرتز | |
| خصائص جهاز الاستقبال | ||||||
| نوع المستقبل | APD | |||||
| تشغيل الطول الموجي المركزي | λ | 1270 | - | 1610 | نانومتر | |
| المتلقي حساسية | سين | - | - | -23 | ديسيبل | 1 |
| جهاز الاستقبال الزائد | صقعد | -7 | - | - | ديسيبل | |
| انعكاس المتلقي | RFL | - | - | -27 | ديسيبل | |
| تأكيد LOS | لوسا | -37 | - | - | ديسيبل | |
| إلغاء التأكيد | LOSD | - | - | -26 | ديسيبل | |
| التباطؤ LOS | LOSH | 0.5 | 3 | ديسيبل | ||
| ملحوظات | ||||||
| 1. تقاس بـ 231-1 PRBS @ 10.3125 جيجابت في الثانية ، BER <10-12، مع أسوأ ER ، BtB | ||||||
