مكان المنشأ:
ووهان الصين
اسم العلامة التجارية:
Springtek
إصدار الشهادات:
ISO9001 RoHS FCC CE
رقم الموديل:
S-FP1055L40-CD

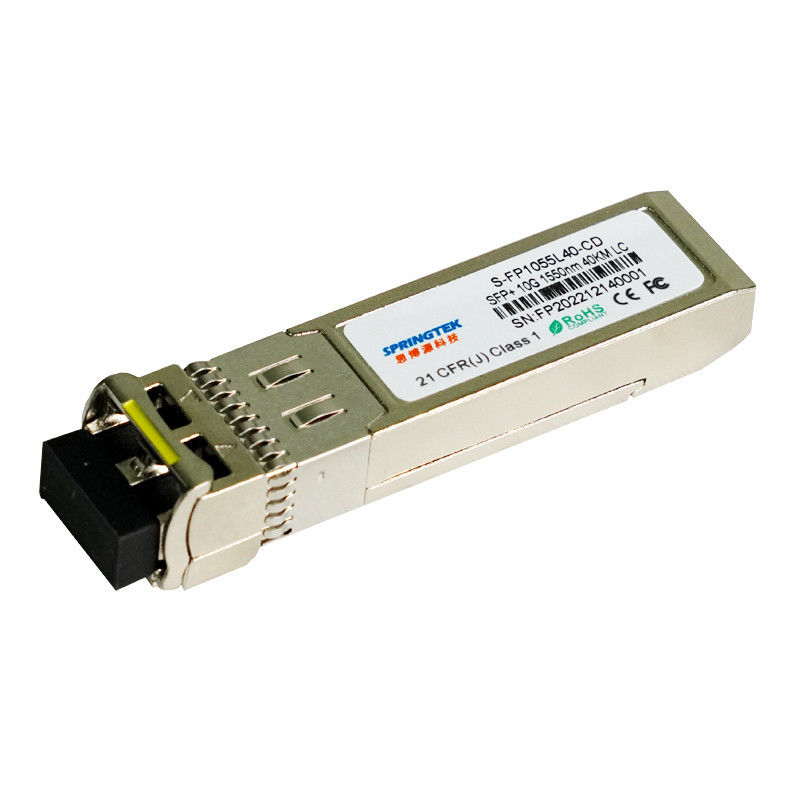

10 جيجابت في الثانية 1550 نانومتر40 كم SFP +وحدة الإرسال والاستقبال الضوئية
معلومات الطلبية
| رقم القطعة | وصف المنتج |
| S-FP1055L40-CD | SFP + ، 10.3125 جيجابت في الثانية ، 1550 نانومتر ، SM ، 40 كم ، 0 درجة مئوية ~ + 70 درجة مئوية ، مع DDM |
وصف
تم تصميم جهاز الإرسال والاستقبال Springtek 1550nm المبرد EML بسرعة 10 جيجابت في الثانية SFP + لنقل واستقبال البيانات الضوئية في روابط 10G Ethernet عبر الألياف الضوئية أحادية الوضع حتى 40 كم.
إن الواجهة الكهربائية لوحدة Springtek 1550nm 40km + SFP متوافقة مع المواصفات الكهربائية لـ SFI.مدخلات الارسال ومقاومة الخرج هي 100 أوم تفاضلية.يتم ربط خطوط البيانات داخليًا بتيار متردد.توفر الوحدة إنهاءًا تفاضليًا وتقليل التحويل التفاضلي إلى تحويل الوضع الشائع لإنهاء إشارة الجودة وانخفاض EMI.
سمات
الواجهة الضوئية LC المزدوجة
1550nm جهاز إرسال EML مبرد ، مستقبل PIN
معدلات بت 1.2G إلى 11.3G
استهلاك منخفض للطاقة <1.5 واط
يصل طول SMF إلى 40 كم
غلاف معدني بالكامل للحصول على أداء فائق للتداخل الكهرومغناطيسي
يتيح حل SFP + الفعال من حيث التكلفة كثافة منافذ أعلى وعرض نطاق ترددي أكبر
درجة حرارة التشغيل: 0 إلى + 70 درجة مئوية
متوافق مع RoHS (خالٍ من الرصاص)
التطبيقات
CPRI
روابط بصرية أخرى
الحد الأقصى لالتقييمات المطلقة
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| جهد مزود الطاقة | Vcc | -0.5 | 4 | الخامس | |
| مدى درجة حرارة التخزين | تس | -0 | 70 | درجة مئوية | |
| الرطوبة النسبية - التخزين | رس | 0 | 95 | ٪ | |
| الرطوبة النسبية - أثناء التشغيل | را | 5 | 85 | ٪ |
ظروف التشغيل الموصى بها
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| نطاق درجة حرارة تشغيل الحالة | ح | 0 | - | 70 | درجة مئوية |
| جهد مزود الطاقة | الخامسنسخة | 3.135 | 3.30 | 3.465 | الخامس |
| العرض الحالي | أنانسخة | - | - | 450 | مللي أمبير |
| معدل البيانات | BR | - | 10.3125 | 11.3 | جيجابت في الثانية |
الخصائص الكهربائية
| الخصائص الكهربائية لجهاز الإرسال | |||||
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| تأرجح جهد الإدخال التفاضلي | الخامسفي | 180 | 850 | بالسيارات | |
| مقاومة المدخلات التفاضلية Tx | ضفي | - | 100 | - | Ω |
| الارسال تعطيل الجهد | الخامسديس | 2.0 | - | الخامسنسخة+0.3 | الخامس |
| الارسال تمكين الجهد | الخامسEN | 0 | - | 0.8 | الخامس |
| تيعيبمنطق عالي | الخامسTFH | 2.0 | - | الخامسنسخة | الخامس |
| تيعيبمنطق منخفض | الخامسTFL | 0 | - | 0.8 | الخامس |
| الخصائص الكهربائية لجهاز الاستقبال | |||||
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| تأرجح الجهد الناتج التفاضلي | الخامسخارج | 300 | - | 850 | بالسيارات |
| مقاومة الإخراج التفاضلي Rx | ضخارج | - | 100 | - | Ω |
| LOS تأكيد الجهد | الخامسلوسا | 2.4 | - | الخامسنسخة | الخامس |
| الجهد المنخفض | الخامسLOSD | الخامسإي | - | الخامسإي+0.4 | الخامس |
الخصائص البصرية
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة | ملحوظات |
| خصائص المرسل | ||||||
| نوع الليزر | EML | |||||
| نطاق الطول الموجي للمركز | λ | 1530 | 1550 | 1565 | نانومتر | |
| نسبة قمع الوضع الجانبي | SMSR | 30 | - | - | ديسيبل | |
| إطلاق الطاقة الضوئية | العبوس | -2 | - | +4 | ديسيبل | 1 |
| سعة التعديل البصري | صOMA | -2.1 | - | - | ديسيبل | |
| متوسط قوة إطلاق جهاز الإرسال OFF | صعن | - | - | -30 | ديسيبل | |
| نسبة الانقراض | ER | 8.5 | - | - | ديسيبل | |
| عقوبة المرسل والتشتت | TDP | - | - | 3 | ديسيبل | |
| ضجيج الكثافة النسبية | رين | - | - | -128 | ديسيبل / هرتز | |
| مخطط العين | يتوافق مع أقنعة العين IEEE802.3ae عند تصفيته | |||||
| خصائص جهاز الاستقبال | ||||||
| نوع المستقبل | دبوس | |||||
| تشغيل الطول الموجي المركزي | λ | 1260 | - | 1600 | نانومتر | |
| المتلقي حساسية | سين | - | - | -15.8 | ديسيبل | 2 |
| جهاز الاستقبال الزائد | صقعد | -1 | - | - | ديسيبل | |
| انعكاس المتلقي | RFL | - | - | -26 | ديسيبل | |
| تأكيد LOS | لوسا | -42 | - | - | ديسيبل | |
| إلغاء التأكيد | LOSD | - | - | -19 | ديسيبل | |
| التباطؤ LOS | LOSH | 0.5 | 3 | 5 | ديسيبل | |
| ملحوظات | ||||||
|
1. متوسط أرقام القوة إعلامية فقط ، وفقًا لمعايير IEEE 802.3ae. 2. تقاس بـ 231-1 PRBS @ 10.3125 جيجابت في الثانية ، BER <10-12 |
||||||
