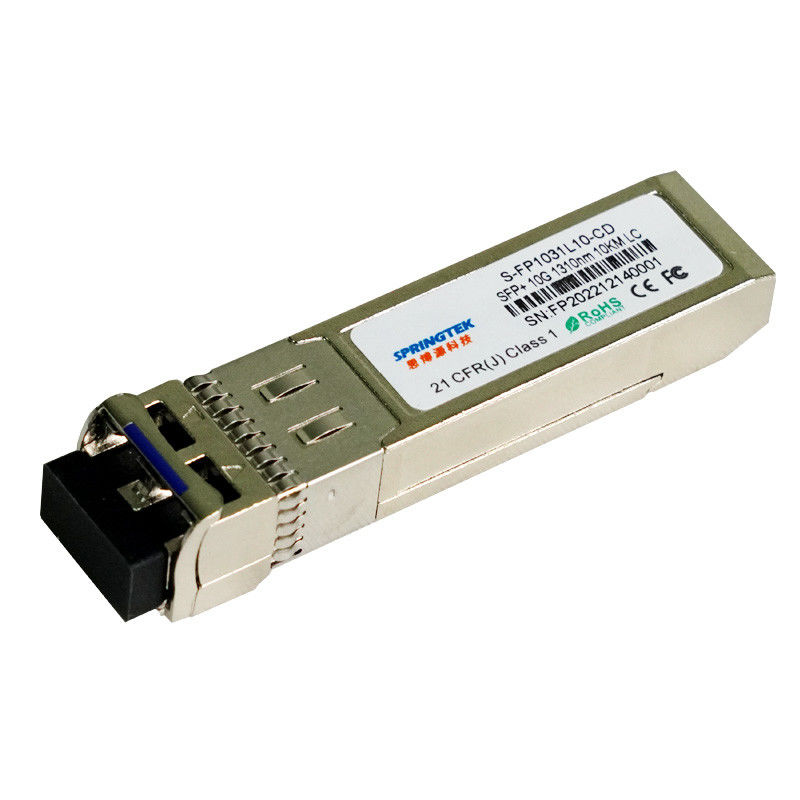

وحدة الإرسال والاستقبال الضوئية 10gbase Lr Sfp + 1310nm 10km

وحدة الإرسال والاستقبال الضوئية 10gbase Lr Sfp + 1310nm 10km

sfp + وحدة الإرسال والاستقبال الضوئية

وحدة الإرسال والاستقبال الضوئية 1310 نانومتر

10 جيجابايت lr sfp + 1310 نانومتر 10 كم

مكان المنشأ:

ووهان الصين

اسم العلامة التجارية:

Springtek

إصدار الشهادات:

ISO9001 RoHS FCC CE

رقم الموديل:

S-FP1031L10-CD

اتصل بنا
اطلب اقتباس
تفاصيل المنتج
معدل البيانات:
SFP + 10 جرام
الطول الموجي:
1310 نانومتر
التوافق::
سيسكو ، جونيبر ، إتش بي ، أريستا ، ألكاتيل ، أفايا ، نوكيا ، إلخ.
موصل:
LC البسيط
مسافة:
10 كم
نوع الألياف:
SMF
درجة حرارة:
0 ~ 70 درجة مئوية
ضمان:
3 سنوات
شروط الدفع والشحن
الحد الأدنى لكمية
حاسب شخصي 1
الأسعار
Get Latest Price
تفاصيل التغليف
حزمة فردية أو 10 قطعة / منصة نقالة أو 20 قطعة / منصة نقالة
وقت التسليم
3 ~ 5 أيام عمل
شروط الدفع
تي / ت
القدرة على العرض
من 150 إلى 300 ألف شهريًا
وصف المنتج

10 جيجابت في الثانية 1310 نانومتر 10 كم SFP +وحدة الإرسال والاستقبال الضوئية

S-FP1031L10-xD 221109.pdf



معلومات الطلبية

رقم القطعة وصف المنتج
S-FP1031L10-CD SFP + ، 10.3125 جيجابت في الثانية ، 1310 نانومتر ، SM ، 10 كم ، 0 درجة مئوية ~ + 70 درجة مئوية ، مع DDM
S-FP1031L10- معرف SFP + ، 10.3125 جيجابت في الثانية ، 1310 نانومتر ، SM ، 10 كم ، -40 درجة مئوية ~ + 85 درجة مئوية ، مع DDM



وصف

تم تصميم جهاز الإرسال والاستقبال Springtek 1310nm DFB بسرعة 10 جيجابت في الثانية SFP + لنقل واستقبال البيانات الضوئية عبر الألياف الضوئية أحادية الوضع بطول الارتباط 10 كم.

تتوافق الواجهة الكهربائية لوحدة SFP + 10 كم مع المواصفات الكهربائية لـ SFI.مدخلات الارسال ومقاومة الخرج هي 100 أوم تفاضلية.يتم ربط خطوط البيانات داخليًا بتيار متردد.توفر الوحدة إنهاءًا تفاضليًا وتقليل التحويل التفاضلي إلى تحويل الوضع الشائع لإنهاء إشارة الجودة وانخفاض EMI.



سمات

  • توصيل ساخن
  • الواجهة الضوئية LC المزدوجة

  • 1310nm DFB مرسل ، مستقبل PIN

  • استهلاك منخفض للطاقة

  • ينطبق على اتصال SMF 10 كم

  • غلاف معدني بالكامل للحصول على أداء فائق للتداخل الكهرومغناطيسي

  • تسمح البرامج الثابتة المتقدمة بتشفير نظام العميل

  • المعلومات المراد تخزينها في جهاز الإرسال والاستقبال

  • يتيح حل SFP + الفعال من حيث التكلفة كثافة منافذ أعلى وعرض نطاق ترددي أكبر

  • درجة حرارة التشغيل: 0 إلى + 70 درجة مئوية - 40 إلى + 85 درجة مئوية

  • متوافق مع RoHS (خالٍ من الرصاص)

التطبيقات

  • 10GBASE-LR / LW
  • روابط بصرية أخرى

الحد الأقصى لالتقييمات المطلقة

معامل رمز دقيقة النوع الأعلى وحدة
جهد مزود الطاقة Vcc -0.5   4 الخامس
مدى درجة حرارة التخزين تس -40   85 درجة مئوية
الرطوبة النسبية - التخزين رس 0   95 ٪
الرطوبة النسبية - أثناء التشغيل را 0   85 ٪





ظروف التشغيل الموصى بها

معامل رمز دقيقة النوع الأعلى وحدة
نطاق درجة حرارة تشغيل الحالة ح 0 - 70 درجة مئوية
-40 - 85
جهد مزود الطاقة الخامسنسخة 3.14 3.3 3.47 الخامس
العرض الحالي أنانسخة - - 300 مللي أمبير
معدل البيانات BR - 10.3125 - جيجابت في الثانية



الخصائص الكهربائية

الخصائص الكهربائية لجهاز الإرسال
معامل رمز دقيقة النوع الأعلى وحدة
تأرجح جهد الإدخال التفاضلي الخامسفي 180 - 700 بالسيارات
مقاومة المدخلات التفاضلية Tx ضفي - 100 - Ω
الارسال تعطيل الجهد الخامسديس 2.0 - الخامسنسخة+0.3 الخامس
الارسال تمكين الجهد الخامسEN 0 - 0.8 الخامس
تيعيبمنطق عالي الخامسTFH 2.4 - الخامسنسخة الخامس
تيعيبمنطق منخفض الخامسTFL الخامسإي - الخامسإي+0.4 الخامس
الخصائص الكهربائية لجهاز الاستقبال
معامل رمز دقيقة النوع الأعلى وحدة
تأرجح الجهد الناتج التفاضلي الخامسخارج 300 - 850 بالسيارات
مقاومة الإخراج التفاضلي Rx ضخارج - 100 - Ω
LOS تأكيد الجهد الخامسلوسا 2.4 - الخامسنسخة الخامس
الجهد المنخفض الخامسLOSD الخامسإي - الخامسإي+0.4 الخامس



الخصائص البصرية

معامل رمز دقيقة النوع الأعلى وحدة ملحوظات
خصائص المرسل
نوع الليزر   DFB
نطاق الطول الموجي للمركز λ 1260 1310 1355 نانومتر
العرض الطيفي @ -20 ديسيبل Δλ - - 1 نانومتر
نسبة قمع الوضع الجانبي SMSR 30 - - ديسيبل
إطلاق الطاقة الضوئية العبوس -8.2 - 0.5 ديسيبل 1
نسبة الانقراض ER 3.5 - - ديسيبل
ضجيج الكثافة النسبية رين - - -128 ديسيبل / هرتز
مخطط العين يتوافق مع أقنعة العين IEEE802.3ae عند تصفيته
خصائص جهاز الاستقبال
نوع المستقبل   دبوس
تشغيل الطول الموجي المركزي λ 1260 - 1610 نانومتر
المتلقي حساسية سين - - -14.4 ديسيبل 2
جهاز الاستقبال الزائد صقعد 0.5 - - ديسيبل
انعكاس المتلقي RFL - - -12 ديسيبل
تأكيد LOS لوسا -30 - - ديسيبل
إلغاء التأكيد LOSD - - -17 ديسيبل
التباطؤ LOS LOSH 0.5 3 5 ديسيبل
ملحوظات

1. متوسط ​​أرقام القوة إعلامية فقط ، وفقًا لمعايير IEEE 802.3ae.

2. تقاس بـ 231-1 PRBS @ 10.3125 جيجابت في الثانية ، BER <10-12
