مكان المنشأ:
ووهان الصين
اسم العلامة التجارية:
Springtek
إصدار الشهادات:
ISO9001 RoHS FCC CE
رقم الموديل:
S-FP1031L2K-CD

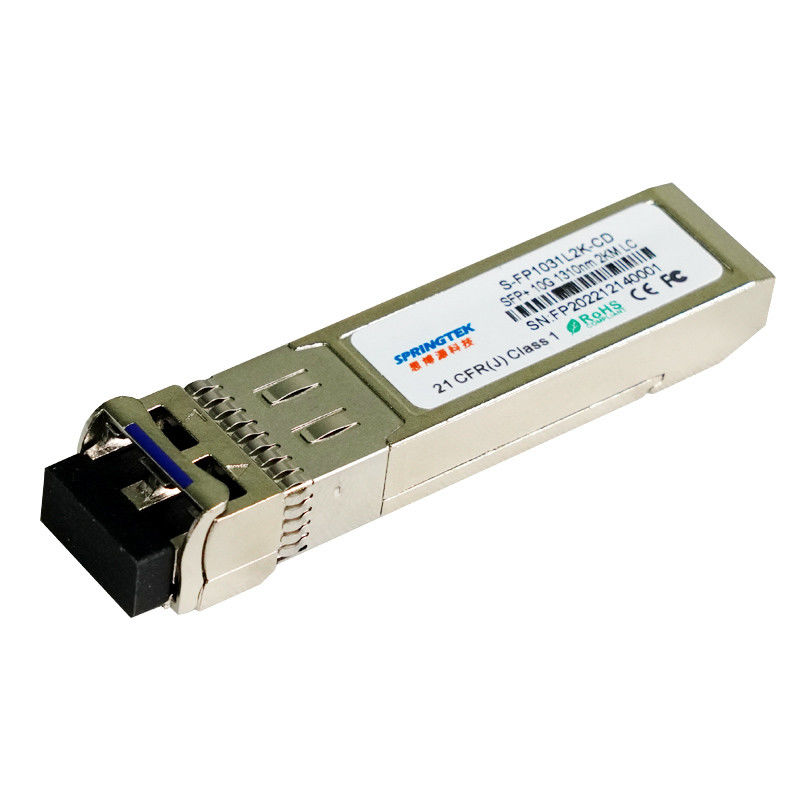

10 جيجابت في الثانية 1310 نانومتر1.4كم SFP +وحدة الإرسال والاستقبال الضوئية
معلومات الطلبية
| رقم القطعة | وصف المنتج |
| S-FP1031L2K-CD | SFP + ، 10.3125 جيجابت في الثانية ، 1310 نانومتر ، SM ، 1.4 كم ، 0 درجة مئوية ~ + 70 درجة مئوية ، مع DDM |
| S-FP1031L2K- معرف | SFP + ، 10.3125 جيجابت في الثانية ، 1310 نانومتر ، SM ، 1.4 كم ، -40 درجة مئوية ~ + 85 درجة مئوية ، مع DDM |
وصف
تم تصميم جهاز الإرسال والاستقبال Springtek 1310nm FP بسرعة 10 جيجابت في الثانية SFP + لنقل واستقبال البيانات الضوئية عبر الألياف الضوئية أحادية الوضع بطول الارتباط 10 كم.
تتوافق الواجهة الكهربائية لوحدة SFP + 1.4 كم مع المواصفات الكهربائية لـ SFI.مدخلات الارسال ومقاومة الخرج هي 100 أوم تفاضلية.يتم ربط خطوط البيانات داخليًا بتيار متردد.توفر الوحدة إنهاءًا تفاضليًا وتقليل التحويل التفاضلي إلى تحويل الوضع الشائع لإنهاء إشارة الجودة وانخفاض EMI.
سمات
الواجهة الضوئية LC المزدوجة
1310nm FP مرسل ، مستقبل PIN
استهلاك منخفض للطاقة
ينطبق على اتصال SMF 1.4 كم
غلاف معدني بالكامل للحصول على أداء فائق للتداخل الكهرومغناطيسي
تسمح البرامج الثابتة المتقدمة بتشفير نظام العميل
المعلومات المراد تخزينها في جهاز الإرسال والاستقبال
يتيح حل SFP + الفعال من حيث التكلفة كثافة منافذ أعلى وعرض نطاق ترددي أكبر
درجة حرارة التشغيل: 0 إلى + 70 درجة مئوية - 40 إلى + 85 درجة مئوية
متوافق مع RoHS (خالٍ من الرصاص)
التطبيقات
روابط بصرية أخرى
الحد الأقصى لالتقييمات المطلقة
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| جهد مزود الطاقة | Vcc | -0.5 | 4 | الخامس | |
| مدى درجة حرارة التخزين | تس | -40 | 85 | درجة مئوية | |
| الرطوبة النسبية - التخزين | رس | 0 | 95 | ٪ | |
| الرطوبة النسبية - أثناء التشغيل | را | 0 | 85 | ٪ |
ظروف التشغيل الموصى بها
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| نطاق درجة حرارة تشغيل الحالة | ح | 0 | - | 70 | درجة مئوية |
| -40 | - | 85 | |||
| جهد مزود الطاقة | الخامسنسخة | 3.14 | 3.3 | 3.47 | الخامس |
| العرض الحالي | أنانسخة | - | - | 300 | مللي أمبير |
| معدل البيانات | BR | - | 10.3125 | - | جيجابت في الثانية |
الخصائص الكهربائية
| الخصائص الكهربائية لجهاز الإرسال | |||||
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| تأرجح جهد الإدخال التفاضلي | الخامسفي | 180 | - | 700 | بالسيارات |
| مقاومة المدخلات التفاضلية Tx | ضفي | - | 100 | - | Ω |
| الارسال تعطيل الجهد | الخامسديس | 2.0 | - | الخامسنسخة+0.3 | الخامس |
| الارسال تمكين الجهد | الخامسEN | 0 | - | 0.8 | الخامس |
| تيعيبمنطق عالي | الخامسTFH | 2.4 | - | الخامسنسخة | الخامس |
| تيعيبمنطق منخفض | الخامسTFL | الخامسإي | - | الخامسإي+0.4 | الخامس |
| الخصائص الكهربائية لجهاز الاستقبال | |||||
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| تأرجح الجهد الناتج التفاضلي | الخامسخارج | 300 | - | 850 | بالسيارات |
| مقاومة الإخراج التفاضلي Rx | ضخارج | - | 100 | - | Ω |
| LOS تأكيد الجهد | الخامسلوسا | 2.4 | - | الخامسنسخة | الخامس |
| الجهد المنخفض | الخامسLOSD | الخامسإي | - | الخامسإي+0.4 | الخامس |
الخصائص البصرية
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة | ملحوظات | ||
| خصائص المرسل | ||||||||
| نوع الليزر | FP | |||||||
| نطاق الطول الموجي للمركز | λ | 1260 | 1310 | 1355 | نانومتر | |||
| العرض الطيفي RMS | Δλ | - | - | 4 | نانومتر | |||
| نسبة قمع الوضع الجانبي | SMSR | 30 | - | - | ديسيبل | |||
| إطلاق الطاقة الضوئية | العبوس | -8.2 | - | 0.5 | ديسيبل | 1 | ||
| نسبة الانقراض | ER | 3.5 | - | - | ديسيبل | |||
| ضجيج الكثافة النسبية | رين | - | - | -128 | ديسيبل / هرتز | |||
| مخطط العين | يتوافق مع أقنعة العين IEEE802.3ae عند تصفيته | |||||||
| خصائص جهاز الاستقبال | ||||||||
| نوع المستقبل | دبوس | |||||||
| تشغيل الطول الموجي المركزي | λ | 1260 | - | 1610 | نانومتر | |||
| المتلقي حساسية | سين | - | - | -14.4 | ديسيبل | 2 | ||
| جهاز الاستقبال الزائد | صقعد | 0.5 | - | - | ديسيبل | |||
| انعكاس المتلقي | RFL | - | - | -12 | ديسيبل | |||
| تأكيد LOS | لوسا | -30 | - | - | ديسيبل | |||
| إلغاء التأكيد | LOSD | - | - | -17 | ديسيبل | |||
| التباطؤ LOS | LOSH | 0.5 | 3 | 5 | ديسيبل | |||
| ملحوظات | ||||||||
|
1. متوسط أرقام القوة إعلامية فقط ، وفقًا لمعايير IEEE 802.3ae. 2. تقاس بـ 231-1 PRBS @ 10.3125 جيجابت في الثانية ، BER <10-12 |
||||||||
