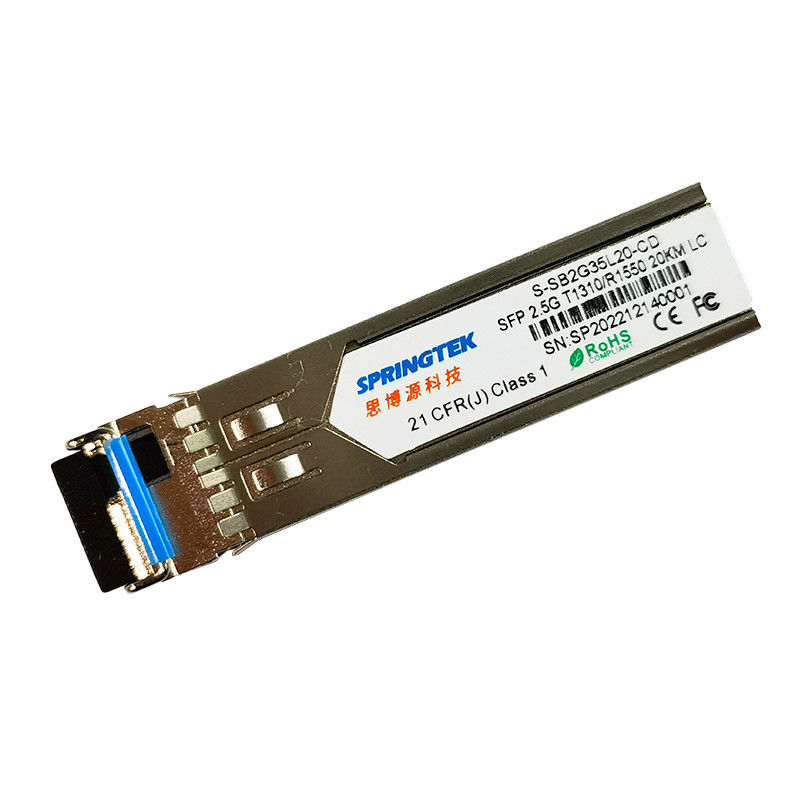

SFP BIDI 20km OEM LC 2.5G T1310/R1550nm وحدة جهاز الاستقبال البصري مع DDM

SFP BIDI 20km OEM LC 2.5G T1310/R1550nm وحدة جهاز الاستقبال البصري مع DDM

T1310/R1550nm وحدة جهاز الاستقبال البصري,وحدة الإرسال البصري DDM,وحدة LC 2.5G SFP

DDM Optical Transceiver Module

LC 2.5G SFP Module

مكان المنشأ:

ووهان الصين

اسم العلامة التجارية:

Springtek

إصدار الشهادات:

ISO9001 RoHS FCC CE

رقم الموديل:

S-SB2G35L20-CD

اتصل بنا
اطلب اقتباس
تفاصيل المنتج
معدل البيانات:
2.5 جرام BIDI SFP
الطول الموجي:
T1310 / R1550nm
التوافق::
متوافق مع OEM
الموصل:
وعاء LC
مسافة:
20 كم
نوع الألياف:
SMF
الحرارة:
0 ~ 70 درجة مئوية
الضمان:
3 سنوات
شروط الدفع والشحن
الحد الأدنى لكمية
حاسب شخصي 1
الأسعار
Get Latest Price
تفاصيل التغليف
حزمة فردية أو 10 قطعة / منصة نقالة أو 20 قطعة / منصة نقالة
وقت التسليم
3 ~ 5 أيام عمل
شروط الدفع
تي / ت
القدرة على العرض
من 150 إلى 300 ألف شهريًا
وصف المنتج

SFP BIDI 20km OEM متوافق LC 2.5G T1310 / R1550nm وحدة الإرسال والاستقبال البصرية مع DDM

S-SB2G35L20-xD 221109.pdf



معلومات الطلبية

رقم القطعة وصف المنتج
S-SB2G35L20-CD BIDI SFP ، 2.5 جيجابت في الثانية ، Tx1310 / Rx1550nm ، SM ، 20 كم ، LC ، 0 درجة مئوية ~ + 70 درجة مئوية ، مع DDM
S-SB2G35L20- معرف BIDI SFP ، 2.5 جيجابت في الثانية ، Tx1310 / Rx1550nm ، SM ، 20 كم ، LC ، -40 درجة مئوية ~ + 85 درجة مئوية ، مع DDM



وصف

أجهزة الإرسال والاستقبال Springtek SFP هي وحدات عالية الأداء وفعالة من حيث التكلفة تدعم معدل بيانات يبلغ 2.5 جيجابت في الثانية ومسافة نقل تبلغ 20 كم مع SMF.

يتكون جهاز الإرسال والاستقبال من ثلاثة أقسام: جهاز إرسال ليزر DFB ، وديود ضوئي PIN مدمج مع مضخم مسبق للمقاومة العابرة (TIA) ووحدة تحكم MCU.جميع الوحدات تلبي متطلبات سلامة الليزر من الفئة الأولى.

تتوافق أجهزة الإرسال والاستقبال مع اتفاقية SFP متعددة المصادر ووظائف التشخيص الرقمي SFF-8472.



سمات

  • يدعم معدلات بت تصل إلى 2.5 جيجابت في الثانية
  • بصمة SFP قابلة للتوصيل الساخن
  • 1310nm DFB ليزر وكاشف صور PIN ، ما يصل إلى 20 كم لنقل SMF
  • متوافق مع SFP MSA و SFF-8472 مع وعاء LC واحد
  • مصدر طاقة واحد + 3.3 فولت
  • مراقبة التشخيص الرقمي في الوقت الحقيقي
  • درجة حرارة علبة التشغيل: من 0 إلى +70 درجة مئوية ، من -40 إلى +85 درجة مئوية
  • متوافق مع RoHS (خالٍ من الرصاص)



التطبيقات

  • SDH STM-16 ونظام SONET OC-48
  • 2x قناة ليفية
  • واجهة جهاز التوجيه / الخادم
  • روابط بصرية أخرى



الحد الأقصى لالتقييمات المطلقة

معامل رمز دقيقة النوع الأعلى وحدة
جهد مزود الطاقة Vcc -0.5   4 الخامس
مدى درجة حرارة التخزين تس -40   85 درجة مئوية
الرطوبة النسبية - أثناء التشغيل را 5   85 ٪



ظروف التشغيل الموصى بها

معامل رمز دقيقة النوع الأعلى وحدة
نطاق درجة حرارة تشغيل الحالة ح 0 - 70 درجة مئوية
-40 - 85
جهد مزود الطاقة الخامسنسخة 3.14 3.3 3.47 الخامس
العرض الحالي أنانسخة - - 300 مللي أمبير
معدل البيانات BR - 2.5 - جيجابت في الثانية



الخصائص البصرية

معامل رمز دقيقة عادي الأعلى وحدة ملحوظات
المرسل
مركز الطول الموجي λ ج 1260 1310 1360 نانومتر
العرض الطيفي (-20 ديسيبل) Δλ     1 نانومتر
نسبة قمع الوضع الجانبي SMSR 30     ديسيبل
متوسط ​​انتاج الطاقة صخارج -5   0 ديسيبل 1
نسبة الانقراض ER 9.0     ديسيبل
تفاضل تأرجح إدخال البيانات الخامسفي 180   1200 بالسيارات 2
المدخلات التفاضلية المعاوقة ضفي 90 100 110 Ω
TX تعطيل إبطال   2.0   Vcc الخامس
يُمكَِن   0   0.8 الخامس
خطأ TX عيب   2.0   Vcc الخامس
طبيعي   0   0.8 الخامس
المتلقي
مركز الطول الموجي λ ج 1530 1550 1570 نانومتر
المتلقي حساسية       -18 ديسيبل 3
جهاز الاستقبال الزائد   -1     ديسيبل 3
إلغاء التأكيد لوسد     -20 ديسيبل
تأكيد LOS لوسأ -35     ديسيبل
التباطؤ LOS   0.5   4 ديسيبل
تفاضل تأرجح إخراج البيانات الخامسخارج 600 800 1000 بالسيارات 4
لوس عالي 2.0   Vcc الخامس
قليل     0.8 الخامس

ملحوظات:

1. يتم إطلاق الطاقة الضوئية إلى SMF.

2. مدخلات PECL ، داخليًا مقترنة بالتيار المتردد وتنتهي.

3. مقاسة مع PRBS 223-1 نموذج اختبار @ 2488 ميجابت في الثانية ، BER ≤1 × 10-12.

4. داخليا AC- إلى جانب.



التوقيت والكهرباء

معامل رمز دقيقة عادي الأعلى وحدة
Tx تعطيل نفي الوقت t_on     1 آنسة
Tx تعطيل تأكيد الوقت الأنيق     10 µs
وقت التهيئة ، بما في ذلك إعادة تعيين خطأ Tx t_init     300 آنسة
وقت تأكيد خطأ TX t_fault     100 µs
Tx تعطيل لإعادة التعيين t_reset 10     µs
وقت تأكيد LOS t_loss_on     100 µs
وقت LOS De-assert t_loss_off     100 µs
الرقم التسلسلي على مدار الساعة معدل f_serial_clock   100 400 كيلو هرتز
MOD_DEF (0: 2) -عالي الخامسح 2   Vcc الخامس
MOD_DEF (0: 2) -منخفض الخامسإل     0.8 الخامس



التشخيص

معامل يتراوح وحدة دقة معايرة
درجة حرارة من 0 إلى +70 درجة مئوية ± 3 درجة مئوية داخلي
-20 إلى +80
-40 إلى +85
الجهد االكهربى 3.0 إلى 3.6 الخامس ± 3٪ داخلي
تيار التحيز 0 إلى 100 مللي أمبير ± 10٪ داخلي
TX قوة -5 إلى 0 ديسيبل ± 3 ديسيبل داخلي
قوة RX -23 إلى -1 ديسيبل ± 3 ديسيبل داخلي
