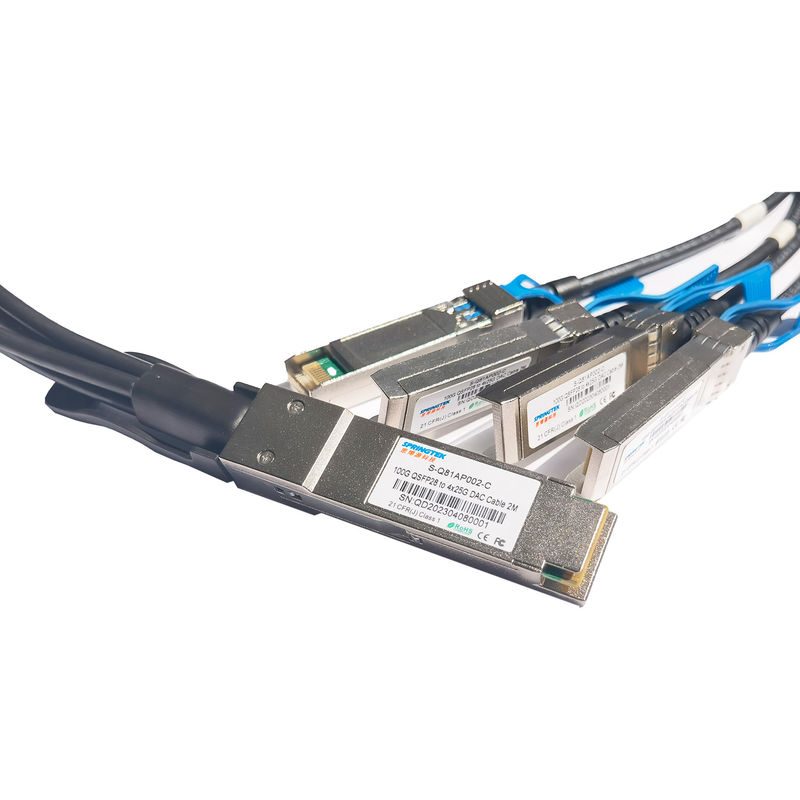

100G QSFP28 إلى 4xSFP28 كابل DAC 2M

100G QSFP28 إلى 4xSFP28 كابل DAC 2M

مكان المنشأ:

ووهان الصين

اسم العلامة التجارية:

Springtek

إصدار الشهادات:

ISO9001 RoHS FCC CE

رقم الموديل:

S-Q81AP002-C

اتصل بنا
اطلب اقتباس
تفاصيل المنتج
معدل البيانات:
100G QSFP28 إلى 4x25G DAC كابل
الطول الموجي:
كابل DAC
التوافق::
سيسكو ، جونيبر ، أريستا ، ألكاتيل ، أفايا ، نوكيا ، إلخ.
مسافة:
2 متر (اختياري)
درجة حرارة:
0 ~ 70 درجة مئوية
ضمان:
3 سنوات
شروط الدفع والشحن
الحد الأدنى لكمية
حاسب شخصي 1
الأسعار
Get Latest Price
تفاصيل التغليف
الحزمة الفردية
وقت التسليم
3 ~ 5 أيام عمل
شروط الدفع
تي / ت
القدرة على العرض
70-100 ألف في الشهر
وصف المنتج

100G QSFP28 إلى 4xSFP28 كابل DAC 2 متر

S-Q81AP002-C 221117.pdf



معلومات الطلبية

رقم القطعة وصف المنتج مواصفات الألياف.
S-Q81AP002-C 100G QSFP28 إلى 4x25G DAC Cable 2M 0 ~ 70



وصف

يعتبر كابل Springtek 100G QSFP28 إلى 4x 25G SFP28 النحاسي المنفعل المباشر مناسبًا لمسافات قصيرة جدًا ويوفر طريقة فعالة من حيث التكلفة لإنشاء ارتباط 100 جيجابت بين توصيلات المعدات QSFP28 و SFP28.تُستخدم هذه الكابلات لمعايير 100GbE و Infniband ، لتحقيق أقصى قدر من الأداء.تم تصميم الكابلات الهجينة لتلبية احتياجات تطبيقات الحوسبة عالية الأداء ومركز البيانات الناشئ لنظام ربط الكابلات عالي الكثافة القادر على توفير عرض نطاق ترددي إجمالي للبيانات يبلغ 100 جيجابت / ثانية.نظام الربط هذا متوافق تمامًا مع المواصفات القياسية الصناعية الحالية مثل QSFP MSA و IBTA (رابطة التجارة InfiniBand).تدعم الكابلات الهجينة متطلبات نقل النطاق الترددي على النحو المحدد في مواصفات IEEE 802.3ba (100 Gb / s) و Infiniband QDR (4x25 Gb / s لكل قناة).



سمات

  • دعم 100 جيجابت في الثانية إلى 4 × 25 جيجابت في الثانية
  • معدلات بيانات الدعم: 25.78 جيجابت / ثانية (لكل قناة)
  • متوافق مع IEEE 802.3bj 100GEBASE-CR4 و P802.3
  • متوافق مع SFP28 MSA و QSFP28 MSA
  • متوافق مع SFF-8402 و SFF-8432 و SFF8665
  • أقصى معدل للبيانات الإجمالية: 100 جيجابت / ثانية (4 × 25 جيجابت / ثانية)
  • عالية الكثافة QSFP28 38-PIN و 4x SFP28 موصل 20-PIN
  • وصلة نحاسية بطول يصل إلى 5 متر
  • مزود الطاقة: + 3.3 فولت
  • تداخل منخفض
  • واجهة تسلسلية ثنائية الأسلاك تعتمد على I2C لتوقيع EEPROM
  • درجة حرارة التشغيل: 0 ~ 70 درجة مئوية
  • المتوافق مع ROHS



التطبيقات

  • 100G / 25G إيثرنت
  • InfiniBand 4x SDR / DDR / QDR
  • مركز البيانات والسحب
  • قناة ليفية عبر إيثرنت
  • SAS والخوادم والمحاور والمفاتيح وأجهزة التوجيه



ظروف التشغيل الموصى بها

معامل رمز دقيقة عادي الأعلى وحدة
درجة حرارة التخزين المحيطة   -40   +85 درجة مئوية
درجة حرارة حالة التشغيل ح 0   +70 درجة مئوية
جهد مزود الطاقة VCC3 3.14 3.3 3.47 الخامس



خصائص السرعة العالية

معامل رمز دقيقة عادي الأعلى وحدة ملحوظة
المعاوقة التفاضلية رين ، ب 90   110 Ώ
فقدان الإدراج SDD21     22.48 ديسيبل عند 12.8906 جيجاهرتز



خسارة العائد التفاضلي

SDD11     انظر 1 ديسيبل من 0.05 إلى 4.1 جيجاهرتز
SDD22     انظر 2 ديسيبل من 4.1 إلى 19 جيجاهرتز
عودة الخسارة الناتجة من الوضع المشترك إلى الوضع العام SCC11 2     ديسيبل



من 0.2 إلى 19 جيجاهرتز

SCC22



التفاضل لخسارة عودة الوضع الشائع

SCD11     انظر 3 ديسيبل من 0.01 إلى 12.89 جيجاهرتز
SCD22     انظر 4 من 12.89 إلى 19 جيجاهرتز
التفاضل إلى فقدان تحويل الوضع الشائع SCD21     10 ديسيبل من 0.01 إلى 12.89 جيجاهرتز
    انظر 5 من 12.89 إلى 15.7 جيجاهرتز
    6.3 من 15.7 إلى 19 جيجاهرتز
هامش تشغيل القناة COM 3     ديسيبل

ملحوظات:

1. معامل الانعكاس المعطى بواسطة المعادلة SDD11 (ديسيبل) <16.5 - 2 × SQRT (f) ، مع f في GHz

2. معامل الانعكاس المعطى بواسطة المعادلة SDD11 (ديسيبل) <10.66 - 14 × log10 (f / 5.5) ، مع f في GHz

3 - معامل الانعكاس المعطى بواسطة المعادلة SCD11 (ديسيبل) <22 - (20 / 25.78) * f ، مع f في GHz

4 - معامل الانعكاس المعطى في المعادلة SCD11 (ديسيبل) <15 - (6 / 25.78) * f ، مع f في غيغاهرتز

5. معامل الانعكاس المعطى في المعادلة SCD21 (dB) <27 - (29/22) * f ، مع f في GHz
