مكان المنشأ:
ووهان الصين
اسم العلامة التجارية:
Springtek
إصدار الشهادات:
ISO9001 RoHS FCC CE
رقم الموديل:
S-Q81AP001-C

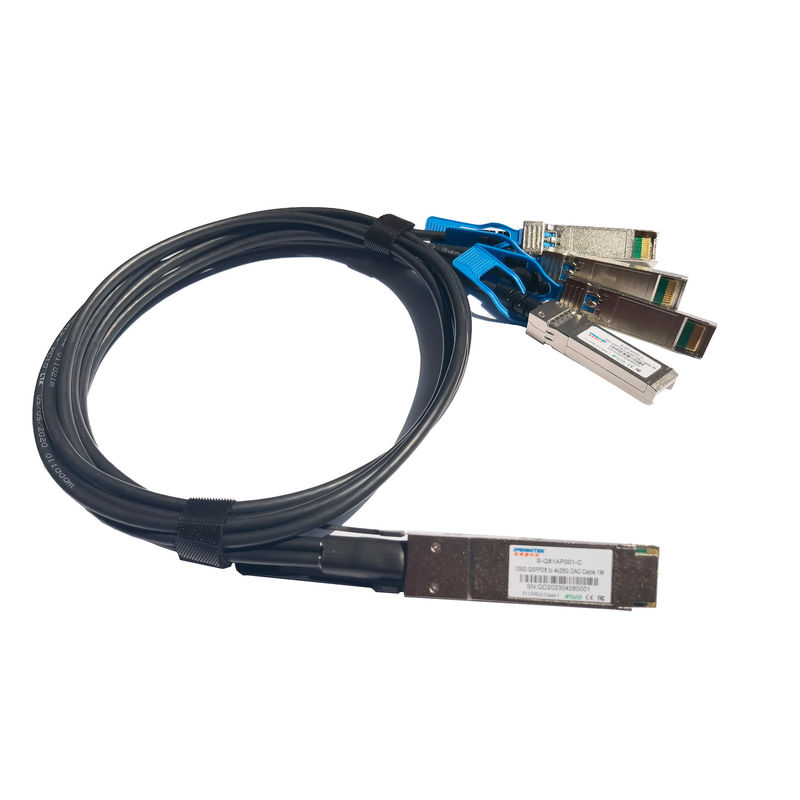

100G QSFP28 إلى 4xSFP28 كابل DAC 1M
معلومات الطلبية
| رقم القطعة | وصف المنتج | مواصفات الألياف. |
| S-Q81AP001-C | 100G QSFP28 إلى 4x25G DAC Cable 1M | 0 ~ 70 |
وصف
يعتبر كابل Springtek 100G QSFP28 إلى 4x 25G SFP28 النحاسي المنفعل المباشر مناسبًا لمسافات قصيرة جدًا ويوفر طريقة فعالة من حيث التكلفة لإنشاء ارتباط 100 جيجابت بين توصيلات المعدات QSFP28 و SFP28.تُستخدم هذه الكابلات لمعايير 100GbE و Infniband ، لتحقيق أقصى قدر من الأداء.تم تصميم الكابلات الهجينة لتلبية احتياجات تطبيقات الحوسبة عالية الأداء ومركز البيانات الناشئ لنظام ربط الكابلات عالي الكثافة القادر على توفير عرض نطاق ترددي إجمالي للبيانات يبلغ 100 جيجابت / ثانية.نظام الربط هذا متوافق تمامًا مع المواصفات القياسية الصناعية الحالية مثل QSFP MSA و IBTA (رابطة التجارة InfiniBand).تدعم الكابلات الهجينة متطلبات نقل النطاق الترددي على النحو المحدد في مواصفات IEEE 802.3ba (100 Gb / s) و Infiniband QDR (4x25 Gb / s لكل قناة).
سمات
التطبيقات
ظروف التشغيل الموصى بها
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة |
| درجة حرارة التخزين المحيطة | -40 | +85 | درجة مئوية | ||
| درجة حرارة حالة التشغيل | ح | 0 | +70 | درجة مئوية | |
| جهد مزود الطاقة | VCC3 | 3.14 | 3.3 | 3.47 | الخامس |
خصائص السرعة العالية
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة | ملحوظة |
| المعاوقة التفاضلية | رين ، ب | 90 | 110 | Ώ | ||
| فقدان الإدراج | SDD21 | 22.48 | ديسيبل | عند 12.8906 جيجاهرتز | ||
|
خسارة العائد التفاضلي |
SDD11 | انظر 1 | ديسيبل | من 0.05 إلى 4.1 جيجاهرتز | ||
| SDD22 | انظر 2 | ديسيبل | من 4.1 إلى 19 جيجاهرتز | |||
| عودة الخسارة الناتجة من الوضع المشترك إلى الوضع العام | SCC11 | 2 | ديسيبل |
من 0.2 إلى 19 جيجاهرتز |
||
| SCC22 | ||||||
|
التفاضل لخسارة عودة الوضع الشائع |
SCD11 | انظر 3 | ديسيبل | من 0.01 إلى 12.89 جيجاهرتز | ||
| SCD22 | انظر 4 | من 12.89 إلى 19 جيجاهرتز | ||||
| التفاضل إلى فقدان تحويل الوضع الشائع | SCD21 | 10 | ديسيبل | من 0.01 إلى 12.89 جيجاهرتز | ||
| انظر 5 | من 12.89 إلى 15.7 جيجاهرتز | |||||
| 6.3 | من 15.7 إلى 19 جيجاهرتز | |||||
| هامش تشغيل القناة | COM | 3 | ديسيبل | |||
|
ملحوظات: 1. معامل الانعكاس المعطى بواسطة المعادلة SDD11 (ديسيبل) <16.5 - 2 × SQRT (f) ، مع f في GHz 2. معامل الانعكاس المعطى بواسطة المعادلة SDD11 (ديسيبل) <10.66 - 14 × log10 (f / 5.5) ، مع f في GHz 3 - معامل الانعكاس المعطى بواسطة المعادلة SCD11 (ديسيبل) <22 - (20 / 25.78) * f ، مع f في GHz 4 - معامل الانعكاس المعطى في المعادلة SCD11 (ديسيبل) <15 - (6 / 25.78) * f ، مع f في غيغاهرتز 5. معامل الانعكاس المعطى في المعادلة SCD21 (dB) <27 - (29/22) * f ، مع f في GHz |
||||||
