مكان المنشأ:
ووهان الصين
اسم العلامة التجارية:
Springtek
إصدار الشهادات:
ISO9001 RoHS FCC CE
رقم الموديل:
S-Q52AP002-C

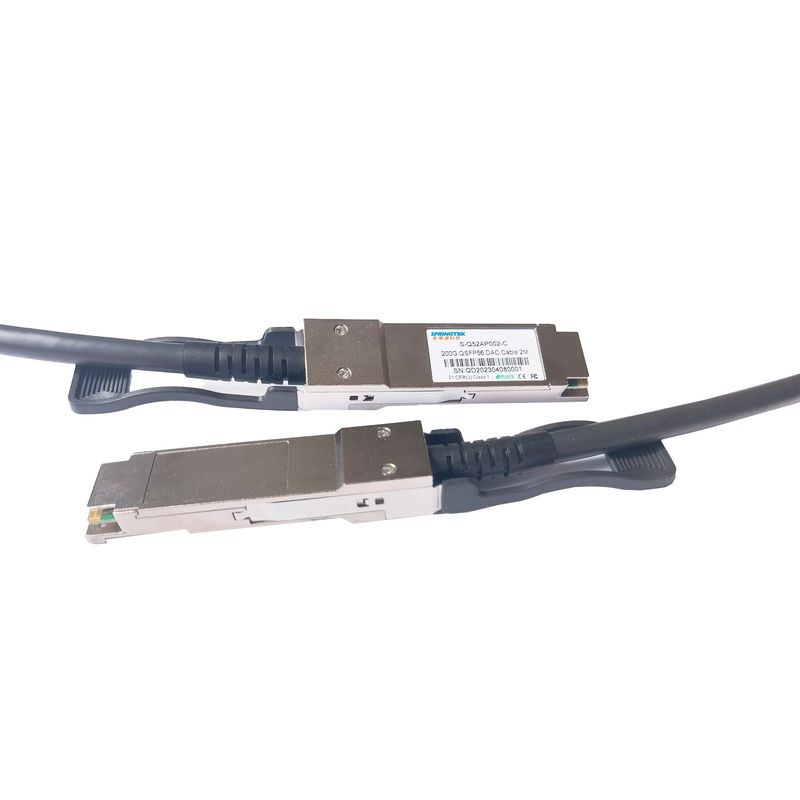

200 جرام من QSFP56 إلى QSFP56 DAC بطول 2 متر
معلومات الطلبية
| رقم القطعة | وصف المنتج | مواصفات الألياف. |
|
S-Q52AP002-C |
200 جرام QSFP56 DAC كابل 2 متر |
0 ~ 70 |
وصف
تتميز مجموعة الكابلات النحاسية المنفعلة Springtek 200G QSFP5 بثمانية أزواج نحاسية تفاضلية ، مما يوفر أربع قنوات لنقل البيانات بسرعات تصل إلى 56 جيجابت في الثانية (PAM4) لكل قناة ، ويلبي متطلبات 200G Ethernet و InfiniBand.متوفر في مجموعة واسعة من عدادات الأسلاك - من 26AWG إلى 30AWG - تتميز مجموعة الكابلات النحاسية 200G هذه بفقدان إدخال منخفض وتحدث متقاطع منخفض.
يستخدم Springtek 200G QSFP56 إشارات PAM4 للإرسال ، مما يضاعف المعدل.ومع ذلك ، هناك متطلبات أكثر صرامة لفقدان إدخال الكبل.للحصول على المتطلبات التفصيلية ، المصمم للتطبيقات في أسواق مركز البيانات والشبكات والاتصالات السلكية واللاسلكية التي تتطلب تجميعًا عالي السرعة وموثوقًا للكابلات ، يشترك هذا المنتج من الجيل التالي في نفس واجهة التزاوج مع عامل الشكل QSFP + ، مما يجعله متوافقًا مع منافذ QSFP الحالية.
سمات
التطبيقات
ظروف التشغيل الموصى بها
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة |
| درجة حرارة التخزين المحيطة | -40 | +85 | درجة مئوية | ||
| درجة حرارة حالة التشغيل | ح | 0 | +70 | درجة مئوية | |
| جهد مزود الطاقة | VCC3 | 3.14 | 3.3 | 3.47 | الخامس |
| الرطوبة النسبية (عدم التكثيف) | RS | 35 | 60 | ٪ | |
| الجهد على إدخال LVTTL | فيلفتل | -0.3 | VCC3 +0.2 | الخامس | |
| التيار الكهربائي | ICC3 | 15 | مللي أمبير | ||
| إجمالي استهلاك الطاقة | PD | 0.05 | دبليو | ||
|
ملحوظات: 1． الإجهاد أو الظروف التي تتجاوز النطاق أعلاه قد تسبب تلفًا دائمًا للجهاز. 2． هذا تصنيف إجهاد فقط ولا يتم تطبيق التشغيل الوظيفي للجهاز في هذه الشروط أو أي شروط أخرى أعلى من تلك المدرجة في الأقسام التشغيلية لهذه المواصفات. 3 قد يؤثر التعرض لظروف التصنيف القصوى المطلقة لفترات طويلة على موثوقية الجهاز. |
|||||
خصائص السرعة العالية
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة | ملحوظة |
| المعاوقة التفاضلية | رين ، ب | 90 | 110 | Ώ | ||
| فقدان الإدراج | SDD21 | -16.06 | ديسيبل | عند 13.28 جيجاهرتز | ||
|
خسارة العائد التفاضلي |
SDD11 | انظر 1 | ديسيبل | من 0.05 إلى 4.1 جيجاهرتز | ||
| SDD22 | انظر 2 | ديسيبل | من 4.1 إلى 19 جيجاهرتز | |||
| من الوضع المشترك إلى الوضع المشترك خسارة إرجاع الإخراج | SCC11 |
|
-2 |
ديسيبل |
من 0.2 إلى 19 جيجاهرتز |
|
| SCC22 | ||||||
|
التفاضل لخسارة عودة الوضع الشائع |
SCD11 | انظر 3 |
ديسيبل |
من 0.01 إلى 12.89 جيجاهرتز | ||
| SCD22 | انظر 4 | من 12.89 إلى 19 جيجاهرتز | ||||
|
التفاضل إلى فقدان تحويل الوضع الشائع |
SCD21 |
-10 |
ديسيبل |
من 0.01 إلى 12.89 جيجاهرتز | ||
| انظر 5 | من 12.89 إلى 15.7 جيجاهرتز | |||||
| -6.3 | من 15.7 إلى 19 جيجاهرتز |
