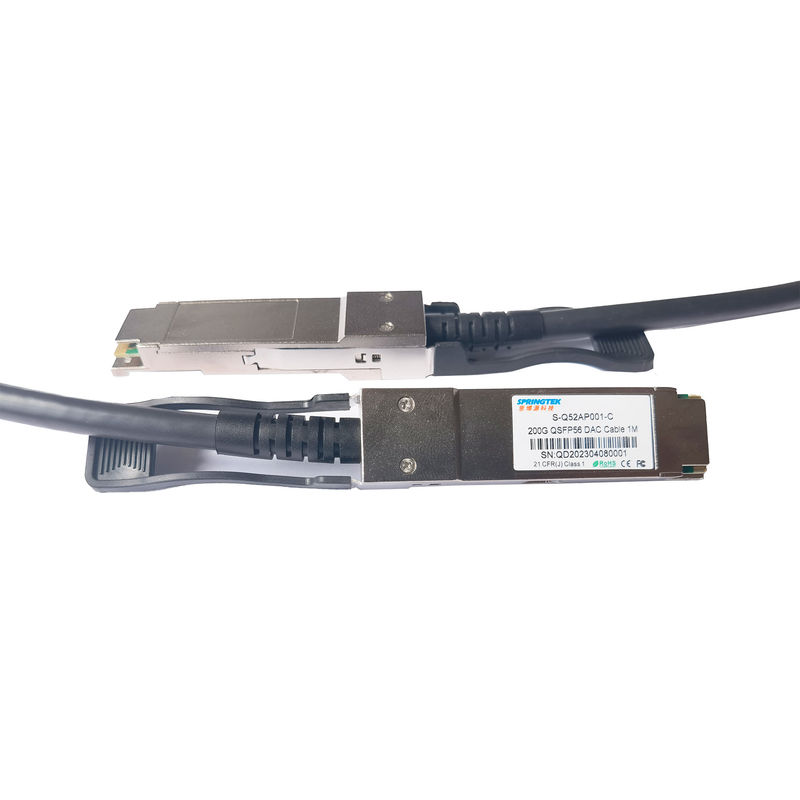

كابل نحاسي سلبي DAC 1M 200G QSFP56 إلى QSFP56

كابل نحاسي سلبي DAC 1M 200G QSFP56 إلى QSFP56

كبل نحاسي سلبي DAC

كبل نحاسي سلبي 200G

كابل QSFP56 إلى QSFP56

مكان المنشأ:

ووهان الصين

اسم العلامة التجارية:

Springtek

إصدار الشهادات:

ISO9001 RoHS FCC CE

رقم الموديل:

S-Q52AP001-C

اتصل بنا
اطلب اقتباس
تفاصيل المنتج
معدل البيانات:
200 جرام من كابل QSFP56 إلى QSFP56 DAC
الطول الموجي:
كابل DAC
التوافق::
سيسكو ، جونيبر ، أريستا ، ألكاتيل ، أفايا ، نوكيا ، إلخ.
مسافة:
1 متر (اختياري)
درجة حرارة:
0 ~ 70 درجة مئوية
ضمان:
3 سنوات
شروط الدفع والشحن
الحد الأدنى لكمية
حاسب شخصي 1
الأسعار
Get Latest Price
تفاصيل التغليف
الحزمة الفردية
وقت التسليم
3 ~ 5 أيام عمل
شروط الدفع
تي / ت
القدرة على العرض
30-50 ألف في الشهر
وصف المنتج

200 جرام من QSFP56 إلى QSFP56 DAC 1M

S-Q52AP001-C 221117.pdf



معلومات الطلبية

رقم القطعة وصف المنتج مواصفات الألياف.

S-Q52AP001-C

200 جرام QSFP56 DAC كابل 1 متر

0 ~ 70



وصف

تتميز مجموعة الكابلات النحاسية المنفعلة Springtek 200G QSFP5 بثمانية أزواج نحاسية تفاضلية ، مما يوفر أربع قنوات لنقل البيانات بسرعات تصل إلى 56 جيجابت في الثانية (PAM4) لكل قناة ، ويلبي متطلبات 200G Ethernet و InfiniBand.متوفر في مجموعة واسعة من عدادات الأسلاك - من 26AWG إلى 30AWG - تتميز مجموعة الكابلات النحاسية 200G هذه بفقدان إدخال منخفض وتحدث متقاطع منخفض.

يستخدم Springtek 200G QSFP56 إشارات PAM4 للإرسال ، مما يضاعف المعدل.ومع ذلك ، هناك متطلبات أكثر صرامة لفقدان إدخال الكبل.للحصول على المتطلبات التفصيلية ، المصمم للتطبيقات في أسواق مركز البيانات والشبكات والاتصالات السلكية واللاسلكية التي تتطلب تجميعًا عالي السرعة وموثوقًا للكابلات ، يشترك هذا المنتج من الجيل التالي في نفس واجهة التزاوج مع عامل الشكل QSFP + ، مما يجعله متوافقًا مع منافذ QSFP الحالية.



سمات

  • متوافق مع IEEE 802.3bj و IEEE 802.3cd
  • يدعم معدلات بيانات مجمعة تبلغ 200 جيجابت في الثانية (PAM4)
  • بناء محسن لتقليل الإدخال
  • الخسارة والكلام المتبادل
  • تصميم مزلاج منزلق يسحب لتحريره
  • 28AWG من خلال كابل 30AWG
  • تكوينات التجميع المستقيمة والكسر المتاحة
  • يحد إنهاء جديلة الكابل المخصصة من إشعاع EMI
  • تعيين EEPROM القابل للتخصيص لتوقيع الكابل
  • متوافق مع RoHS



التطبيقات

  • المحولات والخوادم والموجهات
  • شبكات مراكز البيانات
  • شبكات منطقة التخزين
  • الحوسبة عالية الأداء
  • البنية التحتية للاتصالات السلكية واللاسلكية
  • التشخيص الطبي والشبكات
  • معدات الاختبار والقياس
  • 200 جيجا إيثرنت (IEEE 802.3cd)
  • InfiniBand



ظروف التشغيل الموصى بها

معامل رمز دقيقة عادي الأعلى وحدة
درجة حرارة التخزين المحيطة   -40   +85 درجة مئوية
درجة حرارة حالة التشغيل ح 0   +70 درجة مئوية
جهد مزود الطاقة VCC3 3.14 3.3 3.47 الخامس
الرطوبة النسبية (عدم التكثيف) RS 35   60 ٪
الجهد على إدخال LVTTL فيلفتل -0.3   VCC3 +0.2 الخامس
التيار الكهربائي ICC3     15 مللي أمبير
إجمالي استهلاك الطاقة PD     0.05 دبليو

ملحوظات:

1. الإجهاد أو الظروف التي تتجاوز النطاق أعلاه قد تسبب تلفًا دائمًا للجهاز.

2. هذا تصنيف إجهاد فقط ولا يتم تطبيق التشغيل الوظيفي للجهاز في هذه الشروط أو أي شروط أخرى أعلى من تلك المدرجة في الأقسام التشغيلية لهذه المواصفات.

3 قد يؤثر التعرض لظروف التصنيف القصوى المطلقة لفترات طويلة على موثوقية الجهاز.



خصائص السرعة العالية

معامل رمز دقيقة عادي الأعلى وحدة ملحوظة
المعاوقة التفاضلية رين ، ب 90   110 Ώ
فقدان الإدراج SDD21 -16.06     ديسيبل عند 13.28 جيجاهرتز

خسارة العائد التفاضلي

SDD11     انظر 1 ديسيبل من 0.05 إلى 4.1 جيجاهرتز
SDD22     انظر 2 ديسيبل من 4.1 إلى 19 جيجاهرتز
من الوضع المشترك إلى الوضع المشترك خسارة إرجاع الإخراج SCC11





  -2

ديسيبل

من 0.2 إلى 19 جيجاهرتز

SCC22

التفاضل لخسارة عودة الوضع الشائع

SCD11     انظر 3

ديسيبل

من 0.01 إلى 12.89 جيجاهرتز
SCD22     انظر 4 من 12.89 إلى 19 جيجاهرتز

التفاضل إلى فقدان تحويل الوضع الشائع

SCD21

    -10



ديسيبل

من 0.01 إلى 12.89 جيجاهرتز
    انظر 5 من 12.89 إلى 15.7 جيجاهرتز
    -6.3 من 15.7 إلى 19 جيجاهرتز
