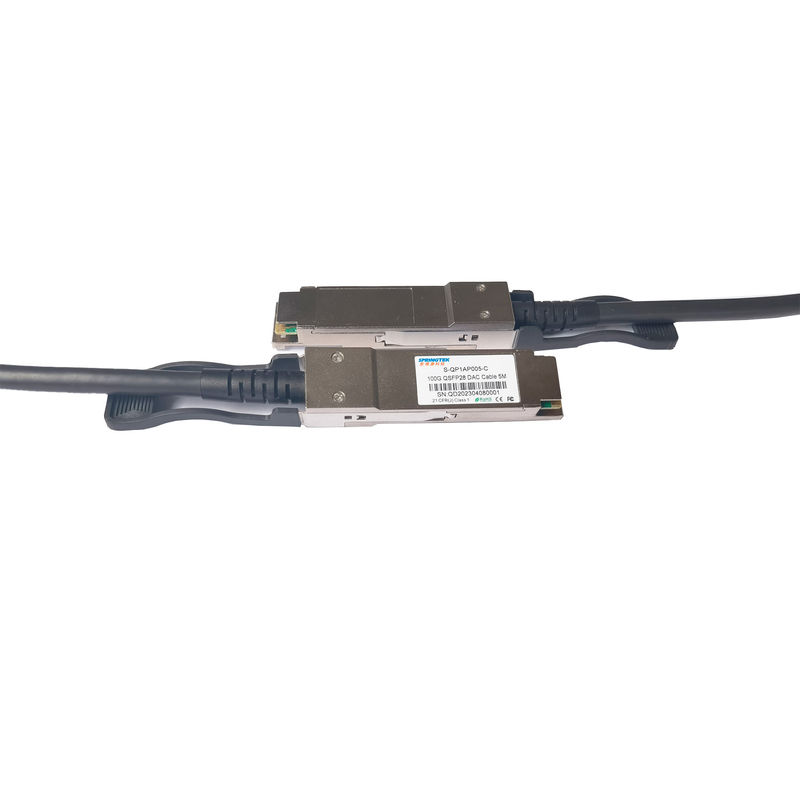

كابل توصيل مباشر من النحاس Twinax بطول 5 متر 100G QSFP28 إلى كبل DAC QSFP28

كابل توصيل مباشر من النحاس Twinax بطول 5 متر 100G QSFP28 إلى كبل DAC QSFP28

كابل التوصيل المباشر النحاسي 5M Twinax

كابل التوصيل المباشر النحاسي 100G Twinax

كابل qsfp28 dac

مكان المنشأ:

ووهان الصين

اسم العلامة التجارية:

Springtek

إصدار الشهادات:

ISO9001 RoHS FCC CE

رقم الموديل:

S-QP1AP005-C

اتصل بنا
اطلب اقتباس
تفاصيل المنتج
معدل البيانات:
كابل 100G QSFP28 إلى QSFP28 DAC
الطول الموجي:
كابل DAC
التوافق::
سيسكو ، جونيبر ، أريستا ، ألكاتيل ، أفايا ، نوكيا ، إلخ.
مسافة:
5 متر (اختياري)
درجة حرارة:
0 ~ 70 درجة مئوية
ضمان:
3 سنوات
شروط الدفع والشحن
الحد الأدنى لكمية
حاسب شخصي 1
الأسعار
Get Latest Price
تفاصيل التغليف
الحزمة الفردية
وقت التسليم
3 ~ 5 أيام عمل
شروط الدفع
تي / ت
القدرة على العرض
70-100 ألف في الشهر
وصف المنتج

100G QSFP28 إلى QSFP28 كابل DAC 5M

S-QP1AP005-C 221117.pdf



معلومات الطلبية

رقم القطعة وصف المنتج مواصفات الألياف.
S-QP1AP005-C 100G QSFP28 DAC كابل 5 متر 0 ~ 70



وصف

منتجات تجميع الكابلات المنفعلة Springtek 100G QSFP28 ، استنادًا إلى هيكل 4 x25G أو 4 x28G ، يمكن للمنتج أن يلبي الجيل التالي من مفاتيح التبديل والخوادم وأجهزة التوجيه 100G ومنتجات أخرى من متطلبات التطبيق.

يعتمد كابل Springtek 100G QSFP28 تصميمًا محسنًا لتقليل التداخل وفقدان الإدخال ، وسلامة إشارة ممتازة ، ويتوافق تمامًا مع معايير الجيل التالي من Ethernet و Infiniband EDR.



سمات

  • كابل نحاسي سلبي ثنائي الاتجاه رباعي القنوات
  • معدل بيانات يصل إلى 100 جيجابت في الثانية (4x 25 جيجابت في الثانية)
  • موصلات QSFP28 المتوافقة مع SFF-8665
  • واجهة إدارة I2C المتوافقة مع SFF-8636
  • متوافق مع IEEE 802.3bj 100GBASE-CR4
  • يصل طول الرابط النحاسي إلى 5 أمتار (الحد السلبي)
  • توصيل ساخن
  • استهلاك منخفض للطاقة
  • سلامة إشارة ممتازة ، فقدان إدخال منخفض وتداخل منخفض
  • نطاق درجة حرارة علبة التشغيل: 0 درجة مئوية إلى +70 درجة مئوية
  • جهد إمداد واحد 3.3 فولت
  • متوافق مع RoHS



التطبيقات

  • 100G إيثرنت 100GBASE-CR4
  • InfiniBand 4x EDR
  • SAS والخوادم والمحاور والمفاتيح وأجهزة التوجيه
  • مركز البيانات



ظروف التشغيل الموصى بها



معامل رمز دقيقة النوع الأعلى وحدة
درجة حرارة التخزين المحيطة   -40   +85 درجة مئوية
درجة حرارة حالة التشغيل ح 0   +70 درجة مئوية
جهد مزود الطاقة VCC3 3.14 3.3 3.47 الخامس
معدل البيانات لكل حارة   1   100 جيجابت / ثانية



خصائص السرعة العالية

معامل سيمبو دقيقة عادي الأعلى يوني ملحوظة
المعاوقة التفاضلية رين ، ف- 90   110 Ώ
فقدان الإدراج SDD21     22.48 ديسيبل عند 12.8906 جيجاهرتز



خسارة العائد التفاضلي

SDD11     انظر 1 ديسيبل من 0.05 إلى 4.1 جيجاهرتز
SDD22     انظر 2 ديسيبل من 4.1 إلى 19 جيجاهرتز
من الوضع المشترك إلى الوضع المشترك خسارة إرجاع الإخراج SCC11

2



ديسيبل



من 0.2 إلى 19 جيجاهرتز

SCC22
التفاضل لخسارة عودة الوضع الشائع SCD11     انظر 3

ديسيبل

عند 0.01 إلى 12.89
SCD22     انظر 4 من 12.89 إلى 19 جيجاهرتز
التفاضل إلى فقدان تحويل الوضع الشائع



SCD21

    10

ديسيبل

عند 0.01 إلى 12.89
    انظر 5 من 12.89 إلى 15.7
    6.3 من 15.7 إلى 19 جيجاهرتز
هامش تشغيل القناة COM 3     ديسيبل

ملحوظات:

1. معامل الانعكاس المعطى بواسطة المعادلة SDD11 (ديسيبل) <16.5 - 2 × SQRT (f) ، مع f في GHz

2. معامل الانعكاس المعطى بواسطة المعادلة SDD11 (ديسيبل) <10.66 - 14 × log10 (f / 5.5) ، مع f في GHz

3 - معامل الانعكاس المعطى بواسطة المعادلة SCD11 (ديسيبل) <22 - (20 / 25.78) * f ، مع f في GHz

4 - معامل الانعكاس المعطى في المعادلة SCD11 (ديسيبل) <15 - (6 / 25.78) * f ، مع f في غيغاهرتز

5. معامل الانعكاس المعطى في المعادلة SCD21 (dB) <27 - (29/22) * f ، مع f في GHz
