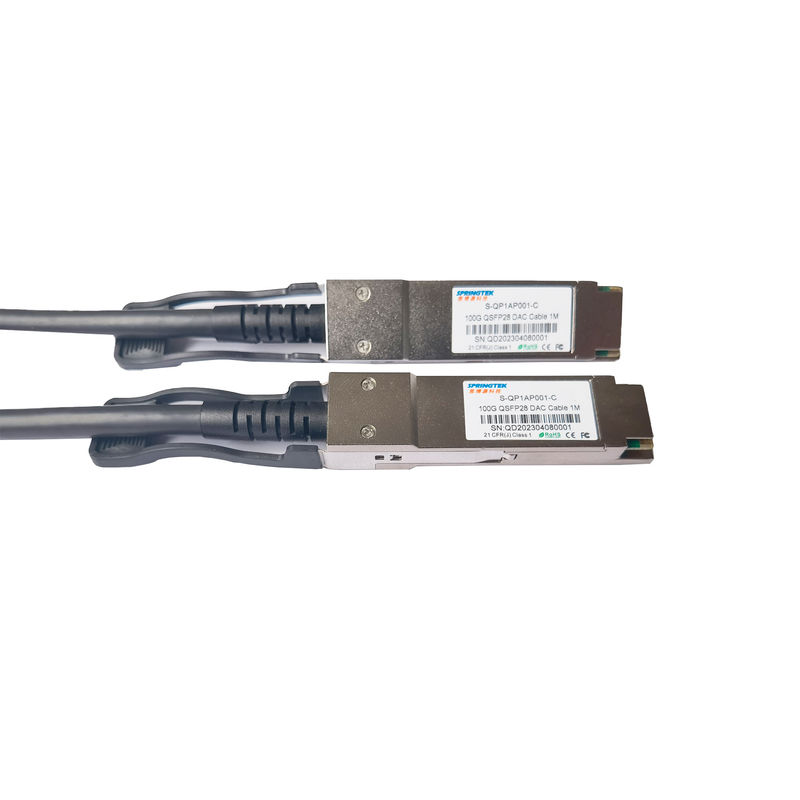

100G مباشرة إرفاق كبل نحاسي QSFP28 إلى كبل DAC QSFP28 1M

100G مباشرة إرفاق كبل نحاسي QSFP28 إلى كبل DAC QSFP28 1M

100G كبل نحاسي متصل مباشرة

QSFP28 كبل نحاسي متصل مباشرة

QSFP28 إلى كبل QSFP28 DAC

مكان المنشأ:

ووهان الصين

اسم العلامة التجارية:

Springtek

إصدار الشهادات:

ISO9001 RoHS FCC CE

رقم الموديل:

S-QP1AP001-C

اتصل بنا
اطلب اقتباس
تفاصيل المنتج
معدل البيانات:
كابل 100G QSFP28 إلى QSFP28 DAC
الطول الموجي:
كابل DAC
التوافق::
سيسكو ، جونيبر ، أريستا ، ألكاتيل ، أفايا ، نوكيا ، إلخ.
مسافة:
1 متر (اختياري)
درجة حرارة:
0 ~ 70 درجة مئوية
ضمان:
3 سنوات
شروط الدفع والشحن
الحد الأدنى لكمية
حاسب شخصي 1
الأسعار
Get Latest Price
تفاصيل التغليف
الحزمة الفردية
وقت التسليم
3 ~ 5 أيام عمل
شروط الدفع
تي / ت
القدرة على العرض
70-100 ألف في الشهر
وصف المنتج

100G QSFP28 إلى QSFP28 كابل DAC 1M

S-QP1AP001-C 221117.pdf



معلومات الطلبية

رقم القطعة وصف المنتج مواصفات الألياف.
S-QP1AP001-C 100G QSFP28 كابل DAC 1 متر 0 ~ 70



وصف

منتجات تجميع الكابلات المنفعلة Springtek 100G QSFP28 ، استنادًا إلى هيكل 4 x25G أو 4 x28G ، يمكن للمنتج أن يلبي الجيل التالي من مفاتيح التبديل والخوادم وأجهزة التوجيه 100G ومنتجات أخرى من متطلبات التطبيق.

يعتمد كابل Springtek 100G QSFP28 تصميمًا محسنًا لتقليل التداخل وفقدان الإدخال ، وسلامة إشارة ممتازة ، ويتوافق تمامًا مع معايير الجيل التالي من Ethernet و Infiniband EDR.



سمات

  • كابل نحاسي سلبي ثنائي الاتجاه رباعي القنوات
  • معدل بيانات يصل إلى 100 جيجابت في الثانية (4x 25 جيجابت في الثانية)
  • موصلات QSFP28 المتوافقة مع SFF-8665
  • واجهة إدارة I2C المتوافقة مع SFF-8636
  • متوافق مع IEEE 802.3bj 100GBASE-CR4
  • يصل طول الرابط النحاسي إلى 5 أمتار (الحد السلبي)
  • توصيل ساخن
  • استهلاك منخفض للطاقة
  • سلامة إشارة ممتازة ، فقدان إدخال منخفض وتداخل منخفض
  • نطاق درجة حرارة علبة التشغيل: 0 درجة مئوية إلى +70 درجة مئوية
  • جهد إمداد واحد 3.3 فولت
  • متوافق مع RoHS



التطبيقات

  • 100G إيثرنت 100GBASE-CR4
  • InfiniBand 4x EDR
  • SAS والخوادم والمحاور والمفاتيح وأجهزة التوجيه
  • مركز البيانات



ظروف التشغيل الموصى بها



معامل رمز دقيقة النوع الأعلى وحدة
درجة حرارة التخزين المحيطة   -40   +85 درجة مئوية
درجة حرارة حالة التشغيل ح 0   +70 درجة مئوية
جهد مزود الطاقة VCC3 3.14 3.3 3.47 الخامس
معدل البيانات لكل حارة   1   100 جيجابت / ثانية



خصائص السرعة العالية

معامل سيمبو دقيقة عادي الأعلى يوني ملحوظة
المعاوقة التفاضلية رين ، ف- 90   110 Ώ
فقدان الإدراج SDD21     22.48 ديسيبل عند 12.8906 جيجاهرتز



خسارة العائد التفاضلي

SDD11     انظر 1 ديسيبل من 0.05 إلى 4.1 جيجاهرتز
SDD22     انظر 2 ديسيبل من 4.1 إلى 19 جيجاهرتز
من الوضع المشترك إلى الوضع المشترك خسارة إرجاع الإخراج SCC11

2



ديسيبل



من 0.2 إلى 19 جيجاهرتز

SCC22
التفاضل لخسارة عودة الوضع الشائع SCD11     انظر 3

ديسيبل

عند 0.01 إلى 12.89
SCD22     انظر 4 من 12.89 إلى 19 جيجاهرتز
التفاضل إلى فقدان تحويل الوضع الشائع



SCD21

    10

ديسيبل

عند 0.01 إلى 12.89
    انظر 5 من 12.89 إلى 15.7
    6.3 من 15.7 إلى 19 جيجاهرتز
هامش تشغيل القناة COM 3     ديسيبل

ملحوظات:

1. معامل الانعكاس المعطى بواسطة المعادلة SDD11 (ديسيبل) <16.5 - 2 × SQRT (f) ، مع f في GHz

2. معامل الانعكاس المعطى بواسطة المعادلة SDD11 (ديسيبل) <10.66 - 14 × log10 (f / 5.5) ، مع f في GHz

3 - معامل الانعكاس المعطى بواسطة المعادلة SCD11 (ديسيبل) <22 - (20 / 25.78) * f ، مع f في GHz

4 - معامل الانعكاس المعطى في المعادلة SCD11 (ديسيبل) <15 - (6 / 25.78) * f ، مع f في غيغاهرتز

5. معامل الانعكاس المعطى في المعادلة SCD21 (dB) <27 - (29/22) * f ، مع f في GHz
