مكان المنشأ:
ووهان الصين
اسم العلامة التجارية:
Springtek
إصدار الشهادات:
ISO9001 RoHS FCC CE
رقم الموديل:
S-FP10P015-C

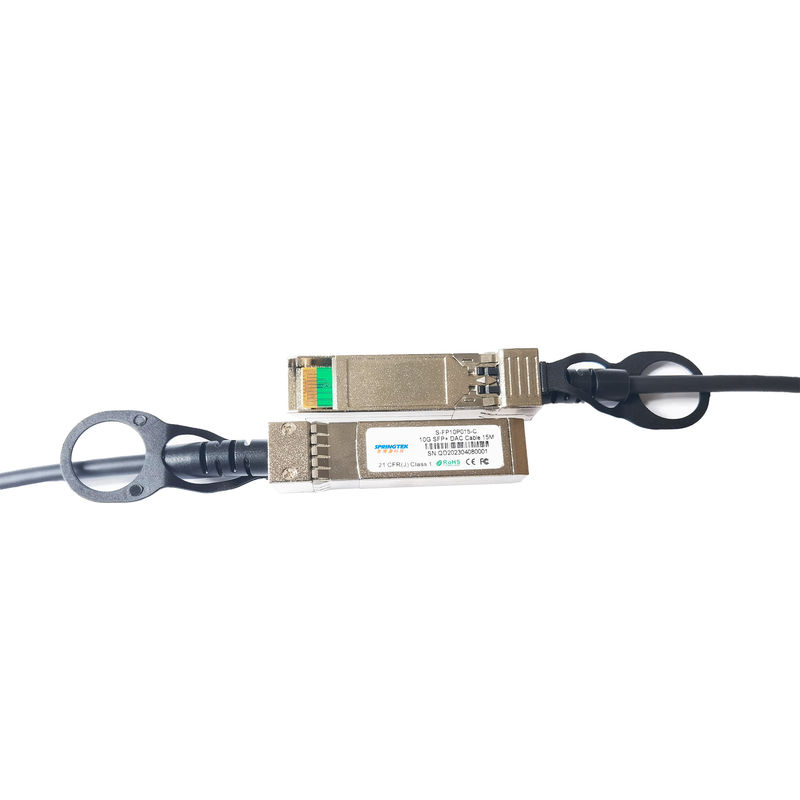

كابل 10G SFP + DAC 15 متر
معلومات الطلبية
| رقم القطعة | وصف المنتج | مواصفات الألياف. |
| S-FP10P015-C | كابل 10G SFP + DAC 15 متر | 0 ~ 70 |
وصف
تعتبر تجميعات الكابلات المنفعلة من Springtek بسرعة 10 جيجابت في الثانية SFP + عالية الأداء وفعالة من حيث التكلفة لتطبيقات I / Osolutions لشبكات 10Gthernet و 10G Fibre Channel.تسمح وحدات SFP + النحاسية لمصنعي الأجهزة بتحقيق كثافة عالية للمنافذ وقابلية للتكوين والاستخدام بميزانية منخفضة للغاية وميزانية طاقة منخفضة.تلبي مجموعات الكابلات عالية السرعة وتتجاوز متطلبات صناعة جيجابت إيثرنت والقنوات الليفية للأداء والموثوقية.
سمات
التطبيقات
ظروف التشغيل الموصى بها
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| درجة حرارة التخزين المحيطة | تس | -40 | +85 | درجة مئوية | |
| درجة حرارة حالة التشغيل | ح | 0 | +70 | درجة مئوية | |
| الرطوبة النسبية (عدم التكثيف) | RS | - | 85 | ٪ |
الأنظمة
| أداء | وسائط |
|
سرعة خط 10.5 جيجابت في الثانية ، معدل خطأ بت الازدواج الكامل: أفضل من 10E-12 |
كابل نحاسي صغير الحجم قابل للتوصيل بمعايير صناعية (SFP +) قابل للتوصيل على الساخن ومتوفر بطول 7 أمتار أو 10 أمتار أو 15 مترًا. |
تعريفات الدبوس
| دبوس | منطق | رمز | الاسم / الوصف | ملحوظات |
| 1 | فيت | أرض المرسل | ||
| 2 | LV-TTL-O | TX_Fault | غير متاح | 1 |
| 3 | LV-TTL-I | TX_DIS | تعطيل جهاز الإرسال | 2 |
| 4 | LV-TTL-I / O | SDA | بيانات تسلسلية لسلك السحب | |
| 5 | LV-TTL-I | SCL | سلسلة سحب الأسلاك على مدار الساعة | |
| 6 | MOD_DEF0 | الوحدة موجودة ، اتصل بـ VeeT | ||
| 7 | LV-TTL-I | RS0 | غير متاح | 1 |
| 8 | LV-TTL-O | لوس | فقدان الإشارة | 2 |
| 9 | LV-TTL-I | RS1 | غير متاح | 1 |
| 10 | VeeR | المتلقي الأرضي | ||
| 11 | VeeR | المتلقي الأرضي | ||
| 12 | CML-O | بحث وتطوير- | بيانات المتلقي معكوسة | |
| 13 | CML-O | RD + | بيانات المتلقي غير مقلوبة | |
| 14 | VeeR | المتلقي الأرضي | ||
| 15 | VccR | توريد الريسيفر 3.3 فولت | ||
| 16 | VccT | توريد جهاز الإرسال 3.3 فولت | ||
| 17 | فيت | أرض المرسل | ||
| 18 | CML-I | TD + | بيانات المرسل غير مقلوبة | |
| 19 | CML_I | TD- | بيانات المرسل معكوسة | |
| 20 | فيت | أرض المرسل | ||
|
ملحوظات: 1. الإشارات غير مدعومة في SFP + Copper التي تم سحبها لأسفل إلى VeeT بمقاوم 30 كيلو أوم 2. لا تدعم مجموعات الكبلات النشطة LOS و TX_DIS |
||||
