مكان المنشأ:
ووهان الصين
اسم العلامة التجارية:
Springtek
إصدار الشهادات:
ISO9001 RoHS FCC CE
رقم الموديل:
S-PP25A010-C

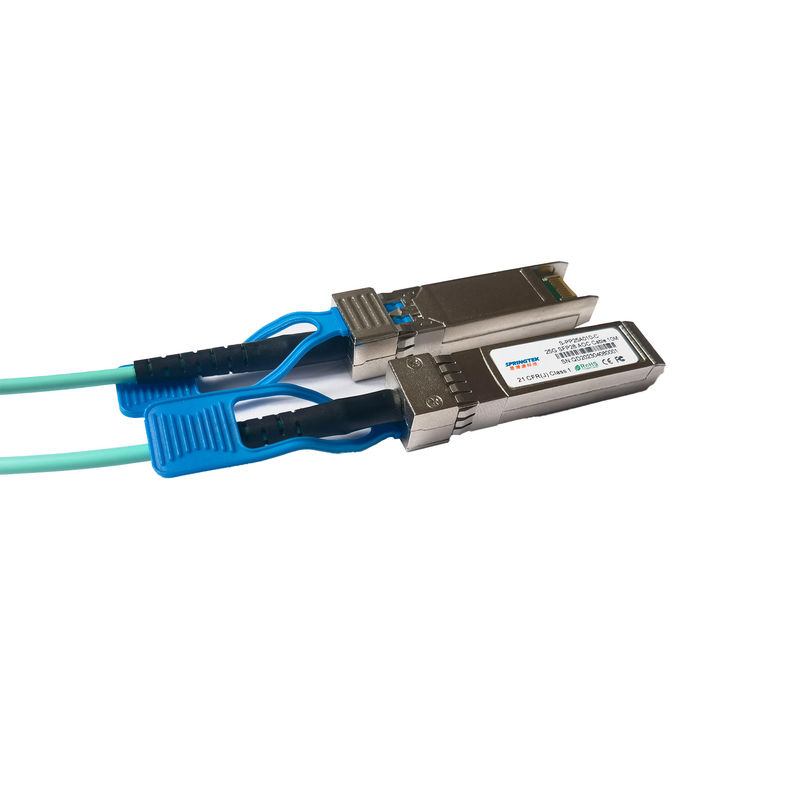

25G SFP28 إلى SFP28 كابل AOC 10 متر
معلومات الطلبية
| رقم القطعة | وصف المنتج | مواصفات الألياف. |
| S-PP25A010-C | 25G SFP28 كابل AOC 10 متر | 0 ~ 70 |
وصف
تعتبر الكابلات الضوئية النشطة Springtek SFP28 بمثابة تجميعات ألياف مباشرة مع موصلات SFP28.إنها مناسبة للمسافات القصيرة جدًا وتوفر طريقة فعالة من حيث التكلفة للتوصيل داخل الرفوف وعبر الرفوف المجاورة.
يصل طول كابل Springtek SFP28 البصري النشط إلى 70 مترًا فوق OM3 MMF أو 100 متر فوق OM4 MMF.تم تصميم هذه الوحدة للعمل على أنظمة ألياف متعددة الأنماط باستخدام طول موجي اسمي يبلغ 850 نانومتر.
سمات
التطبيقات
معيارل
الحد الأقصى لالتقييمات المطلقة
| معامل | رمز | دقيقة | الأعلى | وحدة |
| درجة حرارة التخزين | تس | -20 | +85 | درجة مئوية |
| درجة حرارة حالة التشغيل | ح | 0 | 70 | درجة مئوية |
| رطوبة العملية | ر | 0 | 85 | ٪ |
| مصدر التيار | Vcc | -0.3 | 3.6 | الخامس |
|
ملحوظة: قد يحدث تلف إذا تعرض جهاز الإرسال والاستقبال لظروف تتجاوز الحدود. |
||||
ظروف التشغيل الموصى بها
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة |
| درجة حرارة حالة التشغيل | ح | 0 | +70 | درجة مئوية | |
| مصدر التيار | Vcc | 3.135 | 3.3 | 3.465 | الخامس |
| تيار العرض | ICC | 300 | مللي أمبير | ||
| معدل البت | BR | 25.78125 | جيجابت في الثانية |
المرسل
يتم تحديد الخصائص الكهربائية التالية عبر بيئة التشغيل الموصى بها ما لم ينص على خلاف ذلك.
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة | ملحوظات |
| زيادة الجهد التفاضلي pk-pk | TP1a | 900 | بالسيارات | |||
| جهد الوضع المشترك (Vcm) | TP1 | -350 | 2850 | بالسيارات | 2 | |
| عدم تطابق مقاومة الإنهاء التفاضلي | TP1 | 10 | ٪ | في 1 ميجا هرتز | ||
| خسارة العائد التفاضلي (SDD11) | TP1 | انظر CEI-28G-VSR المعادلة 13-19 |
ديسيبل | |||
| الوضع الشائع للتحويل التفاضلي والتفاضلي إلى تحويل الوضع المشترك (SDC11 ، SCD11) | TP1 | انظر CEI-28G-VSR المعادلة 13-20 |
ديسيبل | |||
اختبار المدخلات المجهدة |
TP1a | انظر CEI-28G-SR القسم 13.3.11.2.1 |
المتلقي
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة | ملحوظات |
| الجهد التفاضلي ، pk-pk | TP4 | 900 | بالسيارات | |||
| جهد الوضع المشترك (Vcm) | TP4 | -350 | 2850 | بالسيارات | 2 | |
| ضوضاء الوضع العام ، RMS | TP4 | 17.5 | بالسيارات | |||
| عدم تطابق مقاومة الإنهاء التفاضلي | TP4 | 10 | ٪ | في 1 ميغا هرتز | ||
| خسارة العائد التفاضلي (SDD22) | TP4 | انظر CEI-28G-VSR المعادلة 13-19 |
ديسيبل | |||
| الوضع المشترك للتحويل التفاضلي والتفاضل لتحويل الوضع المشترك (SDC22 ، SCD22) | TP4 | انظر CEI-28G-VSR المعادلة13-21 |
ديسيبل | |||
| خسارة عودة الوضع المشترك (SCC22) | TP4 | -2 | ديسيبل | 3 | ||
| وقت الانتقال ، 20 إلى 80٪ | TP4 | 9.5 | ملاحظة | |||
| إغلاق عمودي للعين (VEC) | TP4 | 5.5 | ديسيبل | |||
| عرض العين عند 10-15الاحتمال (EW15) | TP4 | 0.57 | واجهة المستخدم | |||
| ارتفاع العين عند 10-15الاحتمال (EH15) | TP4 | 228 | بالسيارات | |||
| ملحوظات: 1 لكل محطة. 2. يتم إنشاء Vcm من قبل المضيف.تشمل المواصفات تأثيرات جهد تعويض الأرض. 3. من 250 ميجا هرتز إلى 30 جيجا هرتز .. |
||||||
