مكان المنشأ:
ووهان الصين
اسم العلامة التجارية:
Springtek
إصدار الشهادات:
ISO9001 RoHS FCC CE
رقم الموديل:
S-QS40A010-C
معلومات الطلبية
| رقم القطعة | وصف المنتج | مواصفات الألياف. |
| S-QS40A010-C |

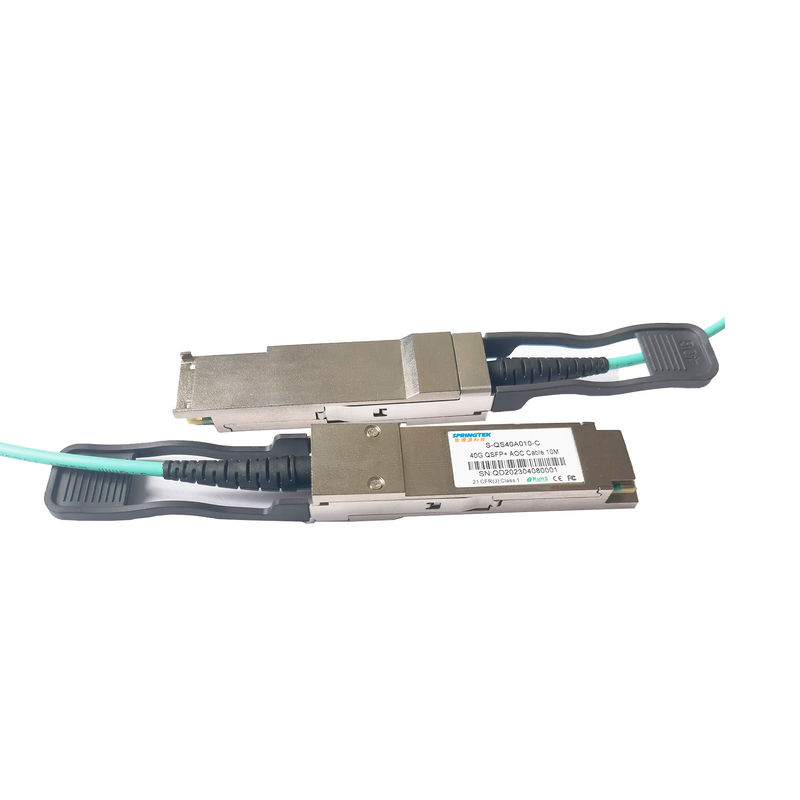

كابل 40G QSFP + AOC بطول 10 أمتار |
0 ~ 70 |
وصف
إن منتج Springtek 40G QSFP + AOC عبارة عن كبل ضوئي نشط موازٍ بمعدل بيانات مرتفع للتغلب على قيود عرض النطاق الترددي للكابل النحاسي التقليدي.يوفر Springtek 40G QSFP + AOC 4 قنوات مستقلة لنقل البيانات و 4 قنوات لاستقبال البيانات عبر ألياف الشريط متعدد الأوضاع ، كل منها قادر على تشغيل 10 جيجابت / ثانية ، وبالتالي ، يمكن تحقيق معدل نقل إجمالي 40 جيجابت / ثانية يزيد عن 100 متر من خلال هذا منتج ، لدعم تبادل بيانات الحوسبة فائقة السرعة.
تم تصميم منتج Springtek بعامل الشكل والتوصيل البصري / الكهربائي وفقًا لاتفاقية QSFP + Multi-Source Agreement (MSA). وقد تم تصميمه لتلبية أقسى ظروف التشغيل الخارجية بما في ذلك درجة الحرارة والرطوبة وتداخل EMI.
سمات
التطبيقات
معيارل
الحد الأقصى لالتقييمات المطلقة
| معامل | رمز | دقيقة | الأعلى | وحدة |
| درجة حرارة التخزين المحيطة | تيSTG | -40 | 85 | ℃ |
| درجة حرارة حالة التشغيل | ح | 0 | 70 | ℃ |
| رطوبة العملية | حا | 5 | 85 | ٪ |
| جهد مزود الطاقة | Vcc | 0 | +3.6 | الخامس |
ظروف التشغيل الموصى بها
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة |
| جهد مزود الطاقة | Vcc | 3.13 | 3.3 | 3.47 | الخامس |
| جهد إدخال التحكم عالي | 2 | VCC | الخامس | ||
| جهد إدخال التحكم منخفض | 0 | 0.8 | الخامس | ||
| معدل البيانات ، كل حارة | 10.3125 | 11.2 | جيجابت في الثانية |
المرسل
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة | ملحوظات |
|
جهد إدخال طرف واحد |
-0.3 | 4 | الخامس | |||
|
AC الوضع المشترك للتسامح الجهد المدخلات |
15 | بالسيارات | RMS | |||
|
عتبة تأرجح جهد الإدخال التفاضلي |
50 | mVpp |
لوسا عتبة |
|||
| تأرجح جهد الإدخال التفاضلي | فين ، ص | 180 | 1200 | mVpp | ||
| معاوقة المدخلات التفاضلية | زين | 90 | 100 | 110 | أوم | |
|
نهاية التسامح الجهد المدخلات |
-0.3 | 4 | الخامس | |||
| المدخلات التفاضلية S- المعلمة | SDD11 | <-12 + 2 × SQRT (f) ، مع f جيجاهرتز. | ديسيبل | 0.01-4.1 جيجا هرتز | ||
| <-6.3 + 13 × log10 (f / 5.5) ، مع f في جيجاهرتز | ديسيبل | 4.1-11.1 جيجاهرتز | ||||
|
انعكاس تفاضلي لتحويل الوضع المشترك |
SCD11 | -10 | ديسيبل | 0.01-11.1 جيجا هرتز | ||
المتلقي
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة | ملحوظات |
| جهد الخرج المفرد | -0.3 | 4 | الخامس | |||
|
جهد إخراج الوضع المشترك AC |
7.5 | بالسيارات | RMS | |||
|
تأرجح الجهد الناتج التفاضلي |
Vout ، ص | 400 | 800 | mVpp | ||
| معاوقة الخرج التفاضلية | زوت | 90 | 100 | 110 | أوم | |
|
الناتج التفاضلي S- المعلمة |
SDD22 | <-12 + 2 × SQRT (f) ، مع f جيجاهرتز | ديسيبل | 0.01-4.1 جيجا هرتز | ||
| <-6.3 + 13 × log10 (f / 5.5) ، مع f في جيجاهرتز | ديسيبل | 4.1-11.1 جيجاهرتز | ||||
|
معامل انعكاس إخراج الوضع المشترك |
SCC22 | <-7 + 1.6 × f ، مع f جيجاهرتز | ديسيبل | 0.01-2.5 جيجا هرتز | ||
| -3 | ديسيبل | 2.5-11.1 جيجاهرتز | ||||
| مجموع الاهتزاز | 0.38 | واجهة المستخدم | ||||
| الغضب الحتمي | 0.64 | واجهة المستخدم | ||||
