مكان المنشأ:
ووهان الصين
اسم العلامة التجارية:
Springtek
إصدار الشهادات:
ISO9001 RoHS FCC CE
رقم الموديل:
S-QP1AA007-C

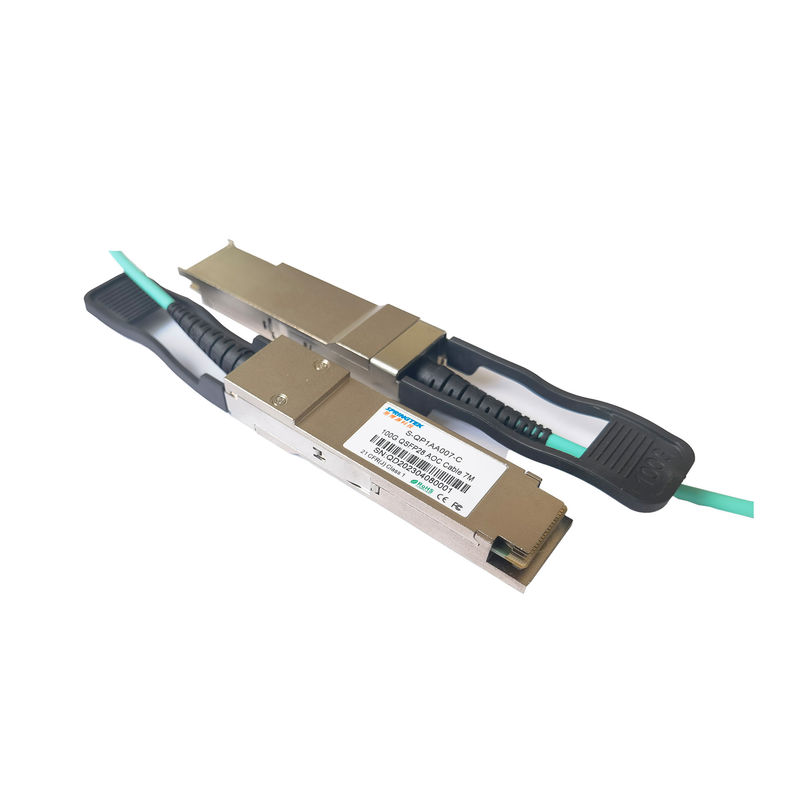

100G QSFP28 إلى QSFP28 كابل AOC بطول 7 متر
معلومات الطلبية
| رقم القطعة | وصف المنتج | مواصفات الألياف. |
| S-QP1AA007-C | 100G QSFP28 كابل AOC 7 متر | 0 ~ 70 |
وصف
هذا المنتج عبارة عن أربع قنوات ، قابلة للتوصيل ، موازية للألياف البصرية QSFP8 AOC لتطبيقات 100 جيجابت إيثرنت ، Infiniband EDR.جهاز الإرسال والاستقبال هذا هو وحدة نمطية عالية الأداء لاتصالات البيانات متعددة المسارات قصيرة المدى وتطبيقات التوصيل البيني.فهو يدمج أربعة ممرات بيانات في كل اتجاه مع عرض نطاق ترددي يبلغ 100 جيجابت في الثانية.
يصل طول كابل Springtek 100G QSFP28 البصري النشط إلى 70 مترًا فوق OM3 MMF أو 100 متر فوق OM4 MMF.تم تصميم هذه الوحدات لتعمل على أنظمة ألياف متعددة الأنماط باستخدام طول موجي اسمي يبلغ 850 نانومتر.تستخدم الواجهة الكهربائية موصل من نوع 38 حافة جهة الاتصال.
سمات
التطبيقات
معيارل
الحد الأقصى لالتقييمات المطلقة
وتجدر الإشارة إلى أن العملية التي تتجاوز أي تقديرات قصوى فردية مطلقة قد تسبب ضررًا دائمًا لهذه الوحدة.
| معامل | رمز | دقيقة | الأعلى | وحدة |
| درجة حرارة التخزين المحيطة | تيSTG | -40 | 85 | ℃ |
| درجة حرارة حالة التشغيل | ح | 0 | 70 | ℃ |
| رطوبة العملية | حا | 5 | 85 | ٪ |
| جهد مزود الطاقة | Vcc | 0 | +3.6 | الخامس |
ظروف التشغيل الموصى بها
تحدد بيئة التشغيل الموصى بها المعلمات التي تحمل الخصائص الكهربائية والبصرية لها ما لم يُذكر خلاف ذلك.
| معامل | رمز | دقيقة | عادي | الأعلى | الوحدات | ملحوظات |
| حالة التشغيل درجة حرارة |
TC | 0 | 25 | 70 | درجة مئوية | |
| جهد مزود الطاقة | Vcc | 3.135 | 3.3 | 3.465 | الخامس | |
| معدل البيانات ، كل حارة | 25.78125 | جيجابت / ثانية | ||||
| دقة معدل البيانات | -100 | 100 | جزء في المليون | |||
| جهد إدخال التحكم عالي | 2 | Vcc | الخامس | |||
| جهد إدخال التحكم منخفض | 0 | 0.8 | الخامس |
المرسل
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة | ملحوظات |
| الجهد التفاضلي الزائد pk-pk |
TP1a | 900 | بالسيارات | |||
| جهد الوضع المشترك (Vcm) | TP1 | -350 | 2850 | بالسيارات | 2 | |
| الإنهاء التفاضلي عدم تطابق المقاومة |
TP1 | 10 | ٪ | في 1 ميجا هرتز | ||
| خسارة العائد التفاضلي (SDD11) |
TP1 | انظر CEI-28G-VSR المعادلة 13-19 |
ديسيبل | |||
| الوضع المشترك إلى التفاضل التحويل والتفاضل ل تحويل الوضع المشترك (SDC11 ، SCD11) |
TP1 | انظر CEI- 28G-VSR المعادلة 13-20 |
ديسيبل | |||
اختبار المدخلات المجهدة |
TP1a | انظر قسم CEI-28G-VSR 13.3.11.2.1 |
المتلقي
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة | ملحوظات |
| الجهد التفاضلي ، pk-pk | TP4 | 900 | بالسيارات | |||
| جهد الوضع المشترك (Vcm) | TP4 | -350 | 2850 | بالسيارات | 2 | |
| ضوضاء الوضع العام ، RMS | TP4 | 17.5 | بالسيارات | |||
| الإنهاء التفاضلي عدم تطابق المقاومة |
TP4 | 10 | ٪ | في 1 ميغا هرتز | ||
| خسارة العائد التفاضلي (SDD22) |
TP4 | انظر CEI-28G-VSR المعادلة 13-19 |
ديسيبل | |||
| الوضع المشترك إلى التفاضل التحويل والتفاضل ل تحويل الوضع المشترك (SDC22 ، SCD22) |
TP4 | انظر CEI-28G-VSR المعادلة 13-21 |
ديسيبل | |||
| خسارة عودة الوضع المشترك (SCC22) |
TP4 | -2 | ديسيبل | 3 | ||
| وقت الانتقال ، 20 إلى 80٪ | TP4 | 9.5 | ملاحظة | |||
| إغلاق عمودي للعين (VEC) | TP4 | 5.5 | ديسيبل | |||
| عرض العين عند احتمال 10-15 (EW15) |
TP4 | 0.57 | واجهة المستخدم | |||
| ارتفاع العين عند 10-15 قابلية (EH15) |
TP4 | 228 | بالسيارات | |||
| ملحوظات: 1. لكل محطة. 2. يتم إنشاء Vcm من قبل المضيف.تشمل المواصفات تأثيرات جهد تعويض الأرض. 3. من 250 ميجا هرتز إلى 30 جيجا هرتز |
||||||
