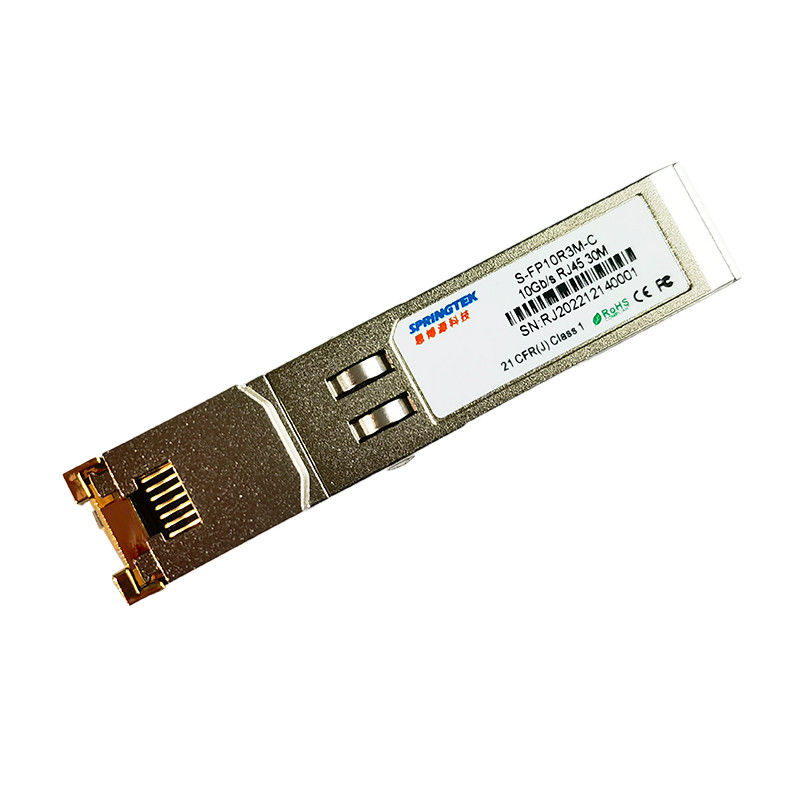

وحدة الإرسال والاستقبال الضوئية 10GBASE-T Copper 30m SFP

وحدة الإرسال والاستقبال الضوئية 10GBASE-T Copper 30m SFP

مكان المنشأ:

ووهان الصين

اسم العلامة التجارية:

Springtek

إصدار الشهادات:

ISO9001 RoHS FCC CE

رقم الموديل:

S-FP10R3M-C

اتصل بنا
اطلب اقتباس
تفاصيل المنتج
معدل البيانات:
SFP-10G-T 10 جيجابت / ثانية
الطول الموجي:
10 جيجابت / ثانية
التوافق::
سيسكو ، جونيبر ، إتش بي ، أريستا ، ألكاتيل ، أفايا ، نوكيا ، إلخ.
مسافة:
30 م
نوع الألياف:
كابل Cat 6A
درجة حرارة:
0 ~ 70 درجة مئوية
ضمان:
3 سنوات
شروط الدفع والشحن
الحد الأدنى لكمية
حاسب شخصي 1
الأسعار
Get Latest Price
تفاصيل التغليف
حزمة فردية أو 10 قطعة / منصة نقالة أو 20 قطعة / منصة نقالة
وقت التسليم
3 ~ 5 أيام عمل
شروط الدفع
تي / ت
القدرة على العرض
من 150 إلى 300 ألف شهريًا
وصف المنتج

وحدة الإرسال والاستقبال الضوئية Juniper 10GBASE-T Copper 30m SFP

S-FP10R3M-C 221109.pdf



معلومات الطلبية

رقم القطعة وصف المنتج
S-FP10R3M-C SFP ، 10 جيجابت / ثانية ، نحاسي ، RJ45 ، 30 م ، 0 درجة مئوية ~ + 70 درجة مئوية



وصف

تعتبر أجهزة الإرسال والاستقبال Springtek SFP-10G-T Copper Small Form Pluggable Plus (SFP +) ذات أداء عالٍ وموثوقية عالية ووحدة فعالة من حيث التكلفة متوافقة مع معايير 10 Gigabit Ethernet و 10 G BASE-T كما هو محدد في IEEE 802. 3-2015 و IEEE 802.3an ، الذي يدعم معدل بيانات يصل إلى 10 جيجابت في الثانية يصل إلى 30 مترًا عبر كابل محمي من الفئة 6A من النوع الملتوي المزدوج. مع SFP + MSA ، والذي يمكن الوصول إليه بعنوان A0h عبر ناقل تسلسلي 2wire.يمكن أيضًا الوصول إلى IC المادي عبر ناقل تسلسلي ثنائي الأسلاك على العنوان ACh.



سمات

  • يدعم الوصلات حتى 30 مترًا باستخدام كابل Cat 6A
  • SFF-8431 و SFF-8432 MSA Complant

  • متوافق مع IEEE 802.3az و 802.3an

  • معيار IEEE 802.3bz لشبكات 5G و 2.5 G BASE-T

  • بصمة SFP قابلة للتوصيل الساخن

  • TX تعطيل ووظيفة RX Los

  • حاوية معدنية بالكامل لانبعاثات منخفضة من EMI

  • + 3.3 فولت مصدر طاقة واحد

  • استهلاك منخفض للطاقة (2.5 واط كحد أقصى عند 30 مترًا)

  • تجميع موصل RJ-45 مدمج

  • الوصول إلى الطبقة المادية IC عبر ناقل تسلسلي بسلكين

  • XFI / 5GBASE-R / 2500BASE-X / SGMII ، تشغيل التفاوض التلقائي SGMII

  • يتفاوض تلقائيًا مع 10GBase-T PHYs الأخرى

  • يدعم 100 / 1000Base-T باستخدام كابل Cat 5e أو أفضل منه

  • MDI / MDIX كروس

  • أوضاع استرجاع متعددة للاختبار واستكشاف الأخطاء وإصلاحها

  • المدمج في مراقبة الكابلات وتشخيص الارتباط

  • دعم كابل غير محمي ومحمي

  • تتراوح درجة حرارة علبة التشغيل من 0 درجة مئوية إلى +70 درجة مئوية

  • متوافق مع RoHS (خالٍ من الرصاص)



التطبيقات

  • 10 جيجابت إيثرنت عبر كابل Cat 6A / 7
  • 5 جيجابت إيثرنت عبر كابل Cat 6A / 7
  • 2.5 جيجابت إيثرنت عبر كابل Cat 6A / 7
  • 1.25 جيجابت إيثرنت عبر كابل Cat 5e



المواصفات البيئية

معامل رمز دقيقة النوع الأعلى الوحدات
درجة حرارة التشغيل ح 0   +70
درجة حرارة التخزين   -40   +85



واجهة الطاقة الكهربائية

معامل سيمبلو دقيقة النوع الأعلى الوحدات

ملاحظات / شروط

العرض الحالي يكون   500 757 مللي أمبير 2.5 واط كحد أقصى من الطاقة على النطاق الكامل من vlitage ودرجة الحرارة
مساهمة الجهد Vcc 3.13 3.3 3.47 الخامس يشار إلى GND
أقصى جهد في ماكس     3.6 الخامس


إشارات منخفضة السرعة ، خصائص إلكترونية

معامل رمز دقيقة الأعلى الوحدات ملاحظات / شروط
إخراج SFP منخفض المجلد 0 0.5 الخامس سحب 4.7k إلى 10k لأعلى لـ host_Vcc ، مقاسة في جانب المضيف للموصل
إخراج SFP عالي VOH host_Vcc-0.5 host_Vcc + 0.3 الخامس سحب 4.7k إلى 10k لأعلى لـ host_Vcc ، مقاسة في جانب المضيف للموصل
إدخال SFP منخفض VIL 0 0.8 الخامس من 4.7k إلى 10k سحب لأعلى إلى Vcc ، مقاسة على جانب SFP للموصل
مدخلات SFP عالية VIH 2

Vcc +

0.3

الخامس من 4.7k إلى 10k سحب لأعلى إلى Vcc ، مقاسة على جانب SFP للموصل


واجهة كهربائية عالية السرعة ، خط نقل SFP

معامل رمز دقيقة النوع الأعلى الوحدات ملاحظات / شروط
تردد الخط فلوريدا   800   ميغا هيرتز ترميز خماسي المستويات ، وفقًا لمعايير IEEE 802.3
معاوقة إخراج Tx زوت ، تكساس   100   أوم تفاضلية لجميع الترددات بين 1 ميجا هرتز و 125 ميجا هرتز
مقاومة Rx Inout زين ، آر إكس   100   أوم تفاضلية لجميع الترددات بين 1 ميجا هرتز و 125 ميجا هرتز



واجهة كهربائية عالية السرعة ، مضيف SFP

معامل رمز دقيقة النوع الأعلى الوحدات ملاحظات / شروط
سوينغ إدخال بيانات واحد التخمير 500 800 1100 بالسيارات التفاضلي
سوينغ إخراج البيانات واحد صراخ 500 800 1100 بالسيارات التفاضلي
صعود / سقوط الوقت آر ، تف 20   47 psec 20٪ 80٪
معاوقة مدخلات Tx زين   100   أوم التفاضلي
معاوقة مدخلات Tx زوت   100   أوم التفاضلي



المواصفات العامة

معامل رمز دقيقة النوع الأعلى الوحدات ملاحظات / شروط
معدل التاريخ BR 1   10 جيجابت / ثانية راجع الملاحظات من 2 إلى 4 أدناه المتوافقة مع IEEE 802.3.
طول السلك إل     30 م
ملحوظات
التسامح على مدار الساعة هو +/- 50 جزء في المليون.
