مكان المنشأ:
ووهان الصين
اسم العلامة التجارية:
Springtek
إصدار الشهادات:
ISO9001 RoHS FCC CE
رقم الموديل:
S-SB1G45S80-CD

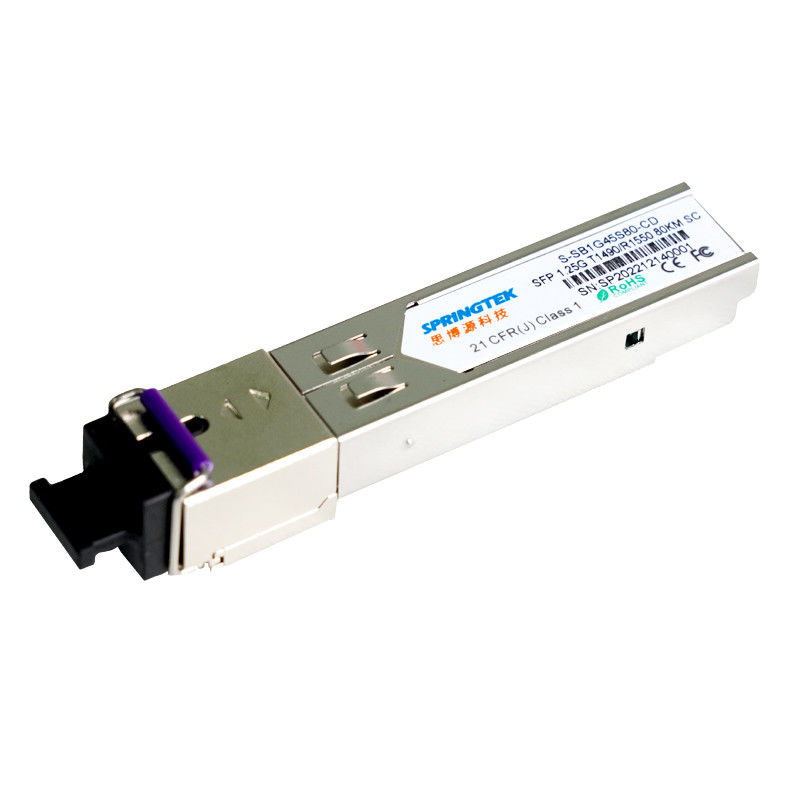

وحدة الإرسال والاستقبال البصرية Cisco SFP BIDI 1.25G T1490 / R1550nm 80km
معلومات الطلبية
| رقم القطعة | وصف المنتج |
| S-SB1G45S80-CD | BIDI SFP ، 1.25 جيجابت في الثانية ، Tx1490 / Rx1550nm ، SC ، SM ، 80 كم ، 0 درجة مئوية ~ + 70 درجة مئوية ، مع DDM |
| S-SB1G45S80-ID | BIDI SFP ، 1.25 جيجابت في الثانية ، Tx1490 / Rx1550nm ، SC ، SM ، 80 كم ، -40 درجة مئوية ~ + 85 درجة مئوية ، مع DDM |
وصف
أجهزة الإرسال والاستقبال Springtek BIDI SFP هي وحدة عالية الأداء وفعالة من حيث التكلفة تدعم 1.25 جيجابت في الثانية ومسافة نقل 80 كم مع SMF (9 / 125μm).
يتكون جهاز الإرسال والاستقبال من قسمين: جهاز إرسال ليزر 1490 نانومتر ، ديود ضوئي PIN مدمج مع مضخم للمقاومة العابرة (TIA).يفي جهاز الإرسال والاستقبال Springtek BIDI SFP بمتطلبات سلامة الليزر من الفئة الأولى.
يتوافق جهاز الإرسال والاستقبال مع اتفاقية SFP متعددة المصادر (MSA) و SFF-8472.لمزيد من المعلومات ، يرجى الرجوع إلى SFP MSA.
سمات
كاشف ضوئي 1490 نانومتر LD و PIN لمهمة عبور 80 كم
متوافق مع SONET OC-24
درجة حرارة حالة التشغيل:
تجاري: من 0 إلى +70 درجة مئوية
الصناعية: -40 إلى + 85 درجة مئوية
التطبيقات
تبديل تطبيقات لوحة الكترونية معززة
واجهة جهاز التوجيه / الخادم
الحد الأقصى لالتقييمات المطلقة
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| جهد مزود الطاقة | الخامسنسخة | -0.5 | - | 4 | الخامس |
| مدى درجة حرارة التخزين | تيس | -40 | - | 85 | درجة مئوية |
| الرطوبة النسبية - التخزين | رس | 0 | - | 95 | ٪ |
| الرطوبة النسبية - أثناء التشغيل | را | 0 | - | 85 | ٪ |
ظروف التشغيل الموصى بها
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| نطاق درجة حرارة تشغيل الحالة | ح | 0 | - | 70 | درجة مئوية |
| -40 | - | 85 | |||
| جهد مزود الطاقة | الخامسنسخة | 3.14 | 3.3 | 3.47 | الخامس |
| العرض الحالي | أنانسخة | - | - | 300 | مللي أمبير |
| معدل البيانات | BR | - | 1.25 | - | جيجابت في الثانية |
الخصائص الكهربائية
| الخصائص الكهربائية لجهاز الإرسال | ||||||
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة | |
| تأرجح جهد الإدخال التفاضلي | الخامسفي | 400 | - | 2000 | بالسيارات | |
| مقاومة المدخلات التفاضلية Tx | ضفي | - | 100 | - | Ω | |
| الارسال تعطيل الجهد | الخامسديس | 2.0 | - | الخامسنسخة+0.3 | الخامس | |
| الارسال تمكين الجهد | الخامسEN | 0 | - | 0.8 | الخامس | |
| تيعيبمنطق عالي | الخامسTFH | 2.4 | - | الخامسنسخة | الخامس | |
| تيعيبمنطق منخفض | الخامسTFL | الخامسإي | - | الخامسإي+0.4 | الخامس | |
| الخصائص الكهربائية لجهاز الاستقبال | ||||||
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة | |
| تأرجح الجهد الناتج التفاضلي | الخامسخارج | 400 | - | 1000 | بالسيارات | |
| مقاومة الإخراج التفاضلي Rx | ضخارج | - | 100 | - | Ω | |
| LOS تأكيد الجهد | الخامسلوسا | 2.4 | - | الخامسنسخة | الخامس | |
| الجهد المنخفض | الخامسLOSD | الخامسإي | - | الخامسإي+0.4 | الخامس | |
الخصائص البصرية
| خصائص المرسل | ||||||
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة | ملحوظات |
| نوع الليزر | LD | |||||
| معدل البيانات | - | - | 1.25 | - | جيجابت / ثانية | |
| نطاق الطول الموجي للمركز | λ | 1470 | 1490 | 1510 | نانومتر | |
| العرض الطيفي @ -20 ديسيبل | Δλ | - | - | 1 | نانومتر | |
| متوسط قوة إطلاق جهاز الإرسال OFF | صعن | - | - | -40 | ديسيبل | |
| إطلاق الطاقة الضوئية | العبوس | -2 | - | 5 | ديسيبل | 1 |
| نسبة الانقراض | ER | 9 | - | - | ديسيبل | |
| مخطط العين | يتوافق مع أقنعة العين IEEE802.3z عند تصفيته | |||||
| خصائص جهاز الاستقبال | ||||||
| نوع المستقبل | دبوس | |||||
| معدل البيانات | - | - | 1.25 | - | جيجابت / ثانية | |
| تشغيل الطول الموجي المركزي | λ | 1500 | 1550 | 1580 | نانومتر | |
| المتلقي حساسية | سين | - | - | -26 | ديسيبل | 2 |
| جهاز الاستقبال الزائد | صقعد | -3 | - | - | ديسيبل | |
| تأكيد LOS | لوسا | -40 | - | - | ديسيبل | |
| إلغاء التأكيد | LOSD | - | - | -26 | ديسيبل | |
| التباطؤ LOS | LOSH | 0.5 | 3 | 5 | ديسيبل | |
| ملحوظات | ||||||
|
1. متوسط أرقام القوة إعلامية فقط ، لكل IEEE802.3z 2. تقاس بـ 27-1 PRBS @ 1.25 جيجابت في الثانية ، BER <10-12 |
||||||
