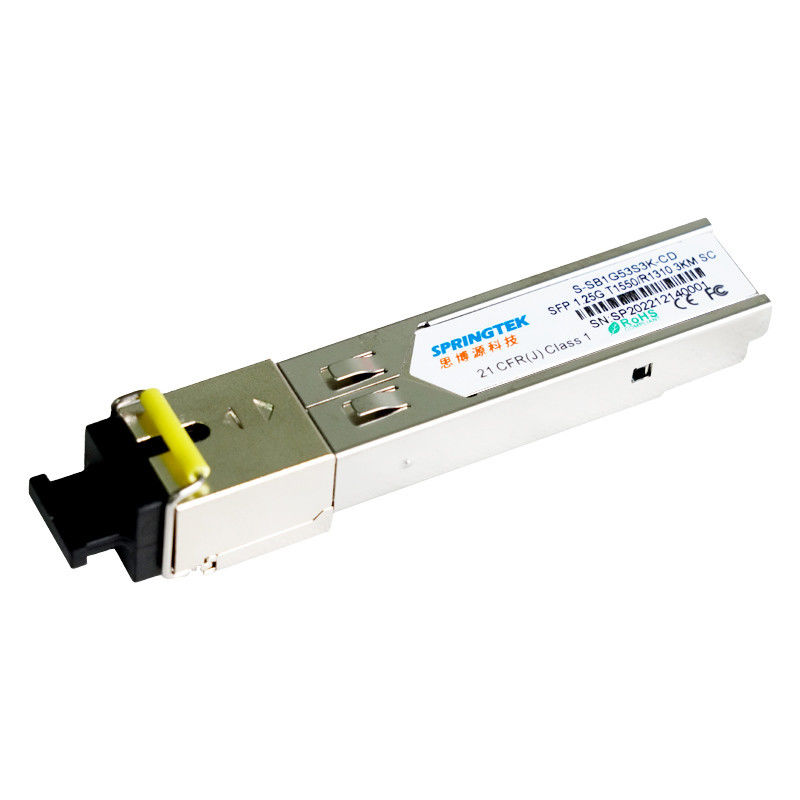

1.25G T1550 / R1310nm 3 كم BIDI SFP وحدة الإرسال والاستقبال البصرية

1.25G T1550 / R1310nm 3 كم BIDI SFP وحدة الإرسال والاستقبال البصرية

مكان المنشأ:

ووهان الصين

اسم العلامة التجارية:

Springtek

إصدار الشهادات:

ISO9001 RoHS FCC CE

رقم الموديل:

S-SB1G53S3K-CD

اتصل بنا
اطلب اقتباس
تفاصيل المنتج
معدل البيانات:
1.25 جرام BIDI SFP
الطول الموجي:
T1550 / R1310nm
التوافق::
سيسكو ، جونيبر ، إتش بي ، أريستا ، ألكاتيل ، أفايا ، نوكيا ، إلخ.
موصل:
وعاء SC
مسافة:
3 كم
نوع الألياف:
SMF
درجة حرارة:
0 ~ 70 درجة مئوية
ضمان:
3 سنوات
شروط الدفع والشحن
الحد الأدنى لكمية
حاسب شخصي 1
الأسعار
Get Latest Price
تفاصيل التغليف
حزمة فردية أو 10 قطعة / منصة نقالة أو 20 قطعة / منصة نقالة
وقت التسليم
3 ~ 5 أيام عمل
شروط الدفع
تي / ت
القدرة على العرض
من 150 إلى 300 ألف شهريًا
وصف المنتج

1.25 جرامT1550 / ص1310 نانومتر3كمبيديSFP وحدة الإرسال والاستقبال الضوئية

S-SB1G53S3K-xD 221109.pdf



معلومات الطلبية

رقم القطعة وصف المنتج
S-SB1G53S3K-CD BIDI SFP ، 1.25 جيجابت في الثانية ، Tx1550 / Rx1310nm ، SC ، SM ، 3 كم ، 0 درجة مئوية ~ + 70 درجة مئوية ، مع DDM
S-SB1G53S3K- معرف BIDI SFP ، 1.25 جيجابت في الثانية ، Tx1550 / Rx1310nm ، SC ، SM ، 3 كم ، -40 درجة مئوية ~ + 85 درجة مئوية ، مع DDM



وصف

أجهزة الإرسال والاستقبال Springtek BIDI SFP هي وحدة عالية الأداء وفعالة من حيث التكلفة تدعم 1.25 جيجابت في الثانية ومسافة نقل 3 كم مع SMF (9 / 125μm).

يتكون جهاز الإرسال والاستقبال من قسمين: جهاز إرسال ليزر بقدرة 1550 نانومتر ، وديود ضوئي PIN مدمج مع مضخم للمقاومة العابرة (TIA) ، ويلبي جهاز الإرسال والاستقبال سبرينجتك BIDI SFP متطلبات سلامة الليزر من الفئة الأولى.

يتوافق جهاز الإرسال والاستقبال مع اتفاقية SFP متعددة المصادر (MSA) و SFF-8472.لمزيد من المعلومات ، يرجى الرجوع إلى SFP MSA.



سمات

  • تصل إلى 1.25 جيجابت في الثانية
  • + 3.3 فولت مصدر طاقة واحد
  • أداء عالي وفعال من حيث التكلفة
  • جهاز كشف ضوئي 1550 نانومتر LD و PIN لمهمة عابرة 3 كيلومترات

  • متوافق مع SFP MSA و SFF-8472 مع وعاء بسيط SC
  • مراقبة التشخيص الرقمي
  • متوافق مع SONET OC-24

  • درجة حرارة حالة التشغيل:

تجاري: من 0 إلى +70 درجة مئوية

الصناعية: -40 إلى + 85 درجة مئوية

  • متوافق مع RoHS (خالٍ من الرصاص)



التطبيقات

  • جيجابت إيثرنت
  • قناة الألياف جيجابت
  • التبديل إلى واجهة التبديل
  • تبديل تطبيقات لوحة الكترونية معززة

  • واجهة جهاز التوجيه / الخادم

  • أنظمة الإرسال الضوئية الأخرى



الحد الأقصى لالتقييمات المطلقة

معامل رمز دقيقة النوع الأعلى وحدة
جهد مزود الطاقة الخامسنسخة -0.5 - 4 الخامس
مدى درجة حرارة التخزين تيس -40 - 85 درجة مئوية
الرطوبة النسبية - التخزين رس 0 - 95 ٪
الرطوبة النسبية - أثناء التشغيل را 0 - 85 ٪



ظروف التشغيل الموصى بها

معامل رمز دقيقة النوع الأعلى وحدة
نطاق درجة حرارة تشغيل الحالة ح 0 - 70 درجة مئوية
-40 - 85
جهد مزود الطاقة الخامسنسخة 3.14 3.3 3.47 الخامس
العرض الحالي أنانسخة - - 300 مللي أمبير
معدل البيانات BR - 1.25 - جيجابت في الثانية



الخصائص الكهربائية

الخصائص الكهربائية لجهاز الإرسال
معامل رمز دقيقة النوع الأعلى وحدة
تأرجح جهد الإدخال التفاضلي الخامسفي 400 - 2000 بالسيارات
مقاومة المدخلات التفاضلية Tx ضفي - 100 - Ω
الارسال تعطيل الجهد الخامسديس 2.0 - الخامسنسخة+0.3 الخامس
الارسال تمكين الجهد الخامسEN 0 - 0.8 الخامس
تيعيبمنطق عالي الخامسTFH 2.4 - الخامسنسخة الخامس
تيعيبمنطق منخفض الخامسTFL الخامسإي - الخامسإي+0.4 الخامس
الخصائص الكهربائية لجهاز الاستقبال
معامل رمز دقيقة النوع الأعلى وحدة
تأرجح الجهد الناتج التفاضلي الخامسخارج 400 - 1000 بالسيارات
مقاومة الإخراج التفاضلي Rx ضخارج - 100 - Ω
LOS تأكيد الجهد الخامسلوسا 2.4 - الخامسنسخة الخامس
الجهد المنخفض الخامسLOSD الخامسإي - الخامسإي+0.4 الخامس



الخصائص البصرية

خصائص المرسل
معامل رمز دقيقة النوع الأعلى وحدة ملحوظات
نوع الليزر   LD
معدل البيانات - - 1.25 - جيجابت / ثانية
نطاق الطول الموجي للمركز λ 1500 1550 1580 نانومتر
العرض الطيفي RMS Δλ - - 4 نانومتر
متوسط ​​قوة إطلاق جهاز الإرسال OFF صعن - - -40 ديسيبل
إطلاق الطاقة الضوئية العبوس -10 - -3 ديسيبل 1
نسبة الانقراض ER 8.2 - - ديسيبل
مخطط العين يتوافق مع أقنعة العين IEEE802.3z عند تصفيته
خصائص جهاز الاستقبال
نوع المستقبل   دبوس
معدل البيانات - - 1.25 - جيجابت / ثانية
تشغيل الطول الموجي المركزي λ 1260 1310 1360 نانومتر
المتلقي حساسية سين - - -21 ديسيبل 2
جهاز الاستقبال الزائد صقعد -3 - - ديسيبل
تأكيد LOS لوسا -40 - - ديسيبل
إلغاء التأكيد LOSD - - -21 ديسيبل
التباطؤ LOS LOSH 0.5 3 5 ديسيبل
ملحوظات

1. متوسط ​​أرقام القوة إعلامية فقط ، لكل IEEE802.3z

2. تقاس بـ 27-1 PRBS @ 1.25 جيجابت في الثانية ، BER <10-12
