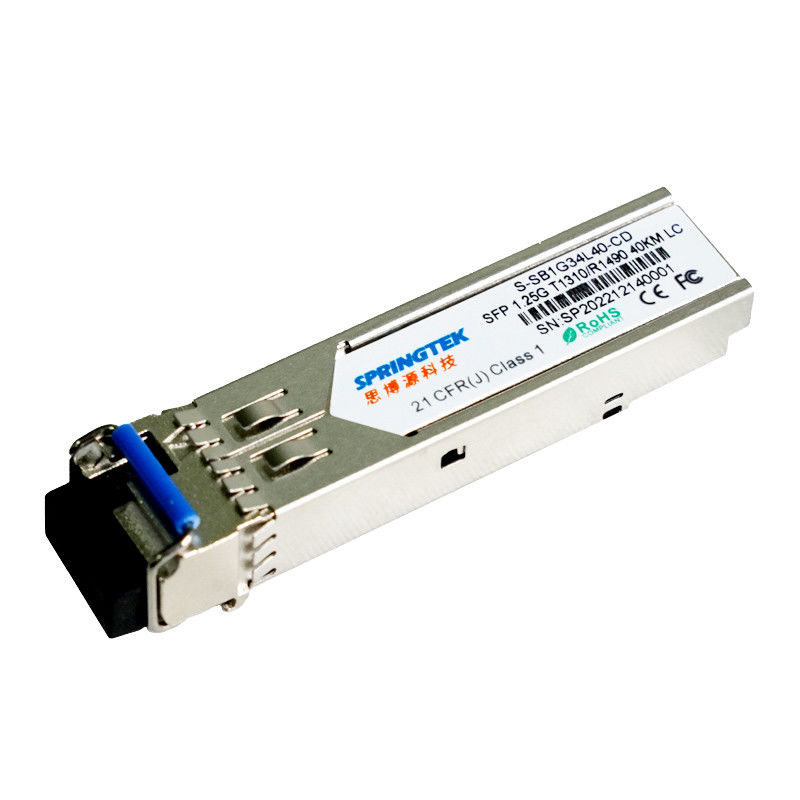

1.25G BIDI 40km Tx1310nm / TX1490nm LC Connector SMF WDM Gbic Optical Transceiver SFP Module

1.25G BIDI 40km Tx1310nm / TX1490nm LC Connector SMF WDM Gbic Optical Transceiver SFP Module

مكان المنشأ:

ووهان الصين

اسم العلامة التجارية:

Springtek

إصدار الشهادات:

ISO9001 RoHS FCC CE

رقم الموديل:

S-SB1G34L40-CD

اتصل بنا
اطلب اقتباس
تفاصيل المنتج
معدل البيانات:
1.25 جرام BIDI SFP
الطول الموجي:
T1310 / R1490nm
التوافق::
سيسكو ، جونيبر ، إتش بي ، أريستا ، ألكاتيل ، أفايا ، نوكيا ، إلخ.
موصل:
وعاء LC
مسافة:
40 كم
نوع الألياف:
SMF
درجة حرارة:
0 ~ 70 درجة مئوية
ضمان:
3 سنوات
شروط الدفع والشحن
الحد الأدنى لكمية
حاسب شخصي 1
الأسعار
Get Latest Price
تفاصيل التغليف
حزمة فردية أو 10 قطعة / منصة نقالة أو 20 قطعة / منصة نقالة
وقت التسليم
3 ~ 5 أيام عمل
شروط الدفع
تي / ت
القدرة على العرض
من 150 إلى 300 ألف شهريًا
وصف المنتج

1.25G BIDI 40km Tx1310nm / TX1490nm LC Connector SMF WDM Gbic Optical Transceiver SFP Module

S-SB1G34L40-xD 221109.pdf



معلومات الطلبية

رقم القطعة وصف المنتج
S-SB1G34L40-CD BIDI SFP ، 1.25 جيجابت في الثانية ، Tx1310 / Rx1490nm ، SM ، 40 كم ، 0 درجة مئوية ~ + 70 درجة مئوية ، مع DDM
S-SB1G34L40- معرف BIDI SFP ، 1.25 جيجابت في الثانية ، Tx1310 / Rx1490nm ، SM ، 40 كم ، -40 درجة مئوية ~ + 85 درجة مئوية ، مع DDM



وصف

أجهزة الإرسال والاستقبال Springtek BIDI SFP هي وحدة عالية الأداء وفعالة من حيث التكلفة تدعم 1.25 جيجابت في الثانية ومسافة نقل 40 كم مع SMF (9 / 125μm).

يتكون جهاز الإرسال والاستقبال من قسمين: جهاز إرسال ليزر بقوة 1310 نانومتر ، وديود ضوئي PIN مدمج مع مضخم المعاوقة العابرة (TIA).يفي جهاز الإرسال والاستقبال Springtek BIDI SFP بمتطلبات سلامة الليزر من الفئة الأولى.

يتوافق جهاز الإرسال والاستقبال مع اتفاقية SFP متعددة المصادر (MSA) و SFF-8472.لمزيد من المعلومات ، يرجى الرجوع إلى SFP MSA.



سمات

  • تصل إلى 1.25 جيجابت في الثانية
  • + 3.3 فولت مصدر طاقة واحد
  • أداء عالي وفعال من حيث التكلفة
  • جهاز كشف ضوئي 1310 نانومتر LD و PIN لمسافة 40 كم عبر مهمة
  • متوافق مع SFP MSA و SFF-8472 مع وعاء LC البسيط
  • مراقبة التشخيص الرقمي
  • متوافق مع SONET OC-24

  • درجة حرارة حالة التشغيل:

تجاري: من 0 إلى +70 درجة مئوية

الصناعية: -40 إلى + 85 درجة مئوية

  • متوافق مع RoHS (خالٍ من الرصاص)



التطبيقات

  • جيجابت إيثرنت
  • قناة الألياف جيجابت
  • التبديل إلى واجهة التبديل
  • تبديل تطبيقات لوحة الكترونية معززة

  • واجهة جهاز التوجيه / الخادم

  • أنظمة الإرسال الضوئية الأخرى



الحد الأقصى لالتقييمات المطلقة

معامل رمز دقيقة النوع الأعلى وحدة
جهد مزود الطاقة الخامسنسخة -0.5 - 4 الخامس
مدى درجة حرارة التخزين تيس -40 - 85 درجة مئوية
الرطوبة النسبية - التخزين رس 0 - 95 ٪
الرطوبة النسبية - أثناء التشغيل را 0 - 85 ٪



ظروف التشغيل الموصى بها

معامل رمز دقيقة النوع الأعلى وحدة
نطاق درجة حرارة تشغيل الحالة ح 0 - 70 درجة مئوية
-40 - 85
جهد مزود الطاقة الخامسنسخة 3.14 3.3 3.47 الخامس
العرض الحالي أنانسخة - - 300 مللي أمبير
معدل البيانات BR - 1.25 - جيجابت في الثانية



الخصائص الكهربائية

الخصائص الكهربائية لجهاز الإرسال
معامل رمز دقيقة النوع الأعلى وحدة
تأرجح جهد الإدخال التفاضلي الخامسفي 400 - 2000 بالسيارات
مقاومة المدخلات التفاضلية Tx ضفي - 100 - Ω
الارسال تعطيل الجهد الخامسديس 2.0 - الخامسنسخة+0.3 الخامس
الارسال تمكين الجهد الخامسEN 0 - 0.8 الخامس
تيعيبمنطق عالي الخامسTFH 2.4 - الخامسنسخة الخامس
تيعيبمنطق منخفض الخامسTFL الخامسإي - الخامسإي+0.4 الخامس
الخصائص الكهربائية لجهاز الاستقبال
معامل رمز دقيقة النوع الأعلى وحدة
تأرجح الجهد الناتج التفاضلي الخامسخارج 400 - 1000 بالسيارات
مقاومة الإخراج التفاضلي Rx ضخارج - 100 - Ω
LOS تأكيد الجهد الخامسلوسا 2.4 - الخامسنسخة الخامس
الجهد المنخفض الخامسLOSD الخامسإي - الخامسإي+0.4 الخامس



الخصائص البصرية

خصائص المرسل
معامل رمز دقيقة النوع الأعلى وحدة ملحوظات
نوع الليزر   LD
معدل البيانات - - 1.25 - جيجابت / ثانية
نطاق الطول الموجي للمركز λ 1260 1310 1360 نانومتر
العرض الطيفي @ -20 ديسيبل Δλ - - 1 نانومتر
متوسط ​​قوة إطلاق جهاز الإرسال OFF صعن - - -40 ديسيبل
إطلاق الطاقة الضوئية العبوس -5 - 0 ديسيبل 1
نسبة الانقراض ER 9 - - ديسيبل
مخطط العين يتوافق مع أقنعة العين IEEE802.3z عند تصفيته
خصائص جهاز الاستقبال
نوع المستقبل   دبوس
معدل البيانات - - 1.25 - جيجابت / ثانية
تشغيل الطول الموجي المركزي λ 1470 1490 1510 نانومتر
المتلقي حساسية سين - - -25 ديسيبل 2
جهاز الاستقبال الزائد صقعد -3 - - ديسيبل
تأكيد LOS لوسا -40 - - ديسيبل
إلغاء التأكيد LOSD - - -25 ديسيبل
التباطؤ LOS LOSH 0.5 3 5 ديسيبل
ملحوظات

1. متوسط ​​أرقام القوة إعلامية فقط ، لكل IEEE802.3z

2. تقاس بـ 27-1 PRBS @ 1.25 جيجابت في الثانية ، BER <10-12
